Timing Antenne HX-CT3602A
Timing Antenne HX-CT3602A
Art.-Nr.:: Art.-Nr.: 80.2501
unterstützt den Empfang von GPS-, GLONASS- und GALILEO-Signalen und ist speziell für Anwendungen in den Bereichen Timing, Mobilität, Präzision und Militär konzipiert.
exkl. MwSt | €158,27 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
- Beschreibung
- Datentabelle
- Download - Bereich

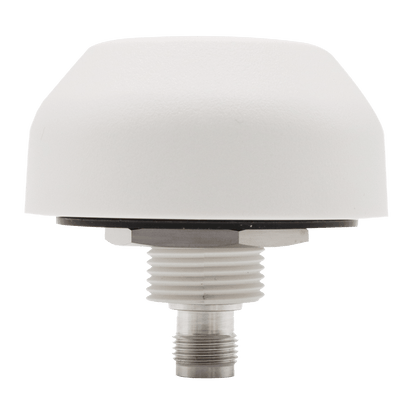

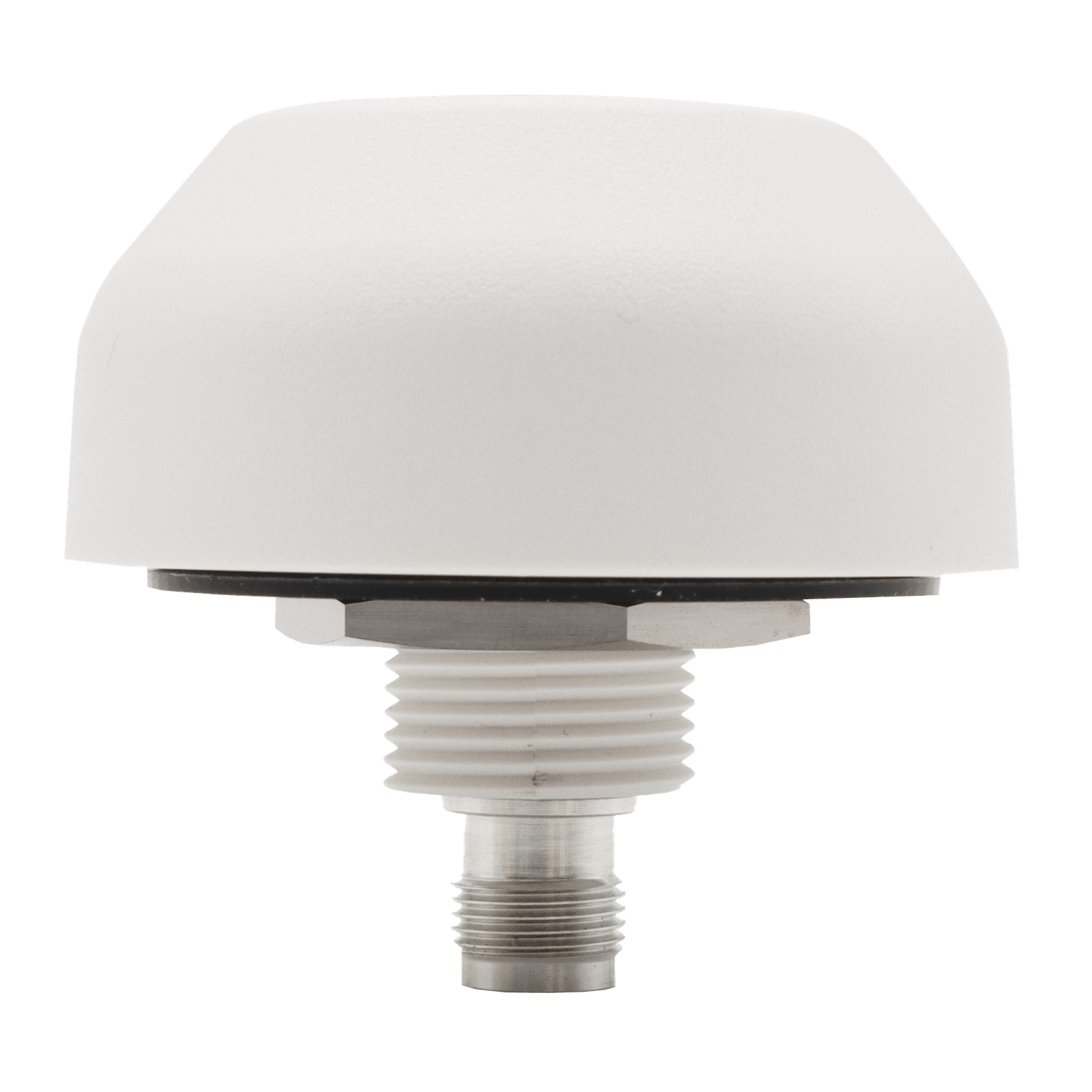

Timing Antenne HX-CT3602A
unterstützt den Empfang von GPS-, GLONASS- und GALILEO-Signalen und ist speziell für Anwendungen in den Bereichen Timing, Mobilität, Präzision und Militär konzipiert. Sie bietet eine vollständig zirkular polarisierte Reaktion über das gesamte Antennenband, was eine hervorragende Mehrwege-Signalunterdrückung ermöglicht.
Diese Antenne verfügt über ein hochzirkulares Breitband-Patch-Element mit einem leistungsstarken Low Noise Amplifier (LNA). Diese Konfiguration gewährleistet ein ausgezeichnetes Axialverhältnis, das über das gesamte Frequenzband konstant bleibt.
Die HX-CT3602A ist in einem industrietauglichen, wetterfesten Gehäuse untergebracht, das für die feste Montage vorgesehen ist. Sie ist mit einer Vielzahl von Anschlüssen erhältlich und kann individuell im Radom angepasst werden. Kegelförmige Radome werden für permanente Standorte empfohlen, um Vögel fernzuhalten und Eis bzw. Schnee abzuweisen.
Anwendungen
- GPS / GLONASS / GALILEO Langstreckenkabel Mobil-/Festinstallationen
- Hochgenaue & missionskritische globale Positionierung
- Präzisionslandwirtschaft, Bergbau & Bauwesen
- Militär & Sicherheit
- Strafverfolgung & öffentliche Sicherheit
- Feste Installationen
Merkmale
- Hervorragende zirkulare Polarisation
- Lange Kabelstrecken
- Hervorragendes Signal-Rausch-Verhältnis
- Exzellente Mehrwege-Signalunterdrückung
- Außergewöhnliche Unterdrückung von Störungen außerhalb des Frequenzbands
- Erhöhte Systemgenauigkeit
- Ideal für raue Umgebungen
| Parameter | Details |
| Empfangene Signale | GPS (L1) |
| GLONASS (L1) | |
| GALILEO (E1) | |
| BDS (B1i/B1c) | |
| QZSS (L1) | |
| VSWR | ≤2.0 |
| Polarisation | RHCP |
| Spitzenverstärkung | >3dBic |
| Impedanz | 50Ω |
| Strahlbreite | 60° |
| Axialverhältnis | ≤3dB max |
| Ausserbandabweisung | >60dB \(f0±100MHz\) |
| LNA Verstärkung | 28±3dB |
| Rauschzahl | ≤3.5dB max |
| Betriebsspannungsbereich | 2.7～9V |
| Betriebsstrom | 9±3mA |

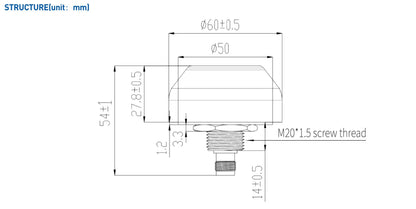

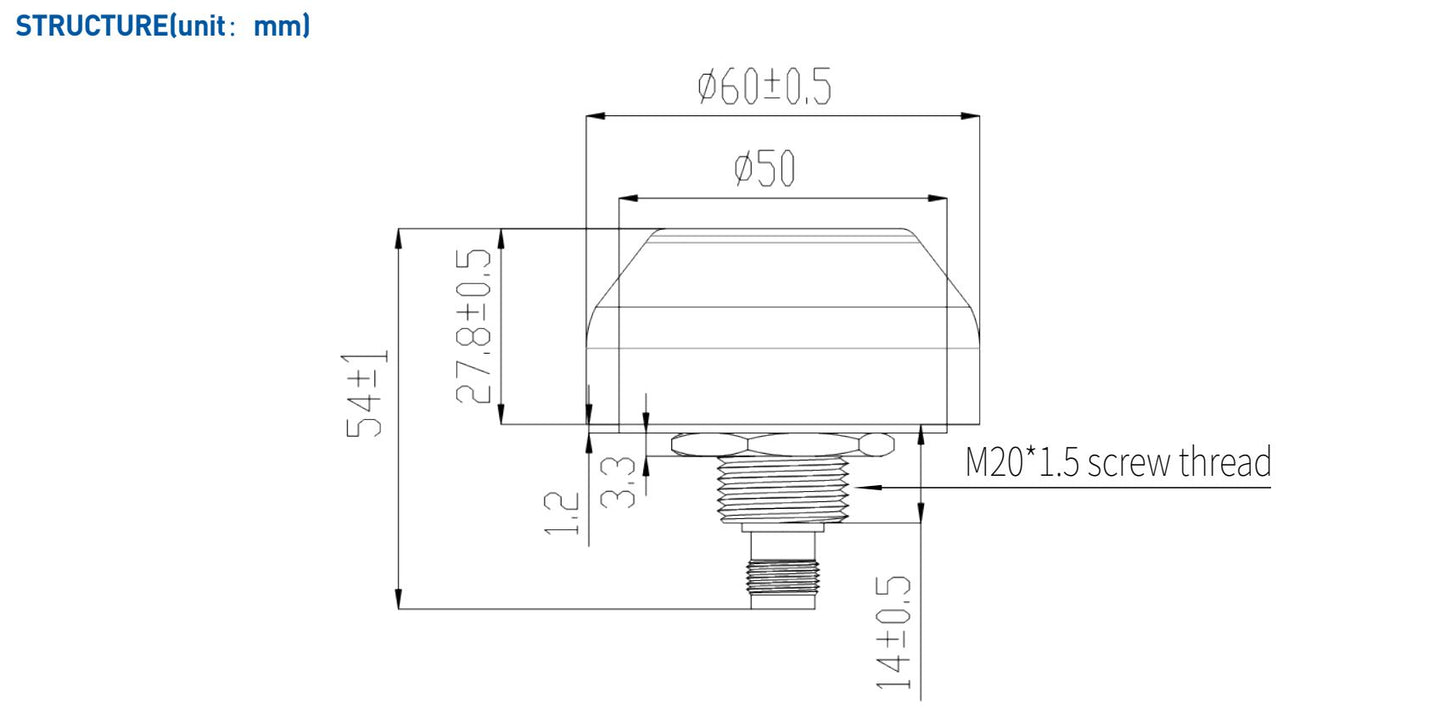

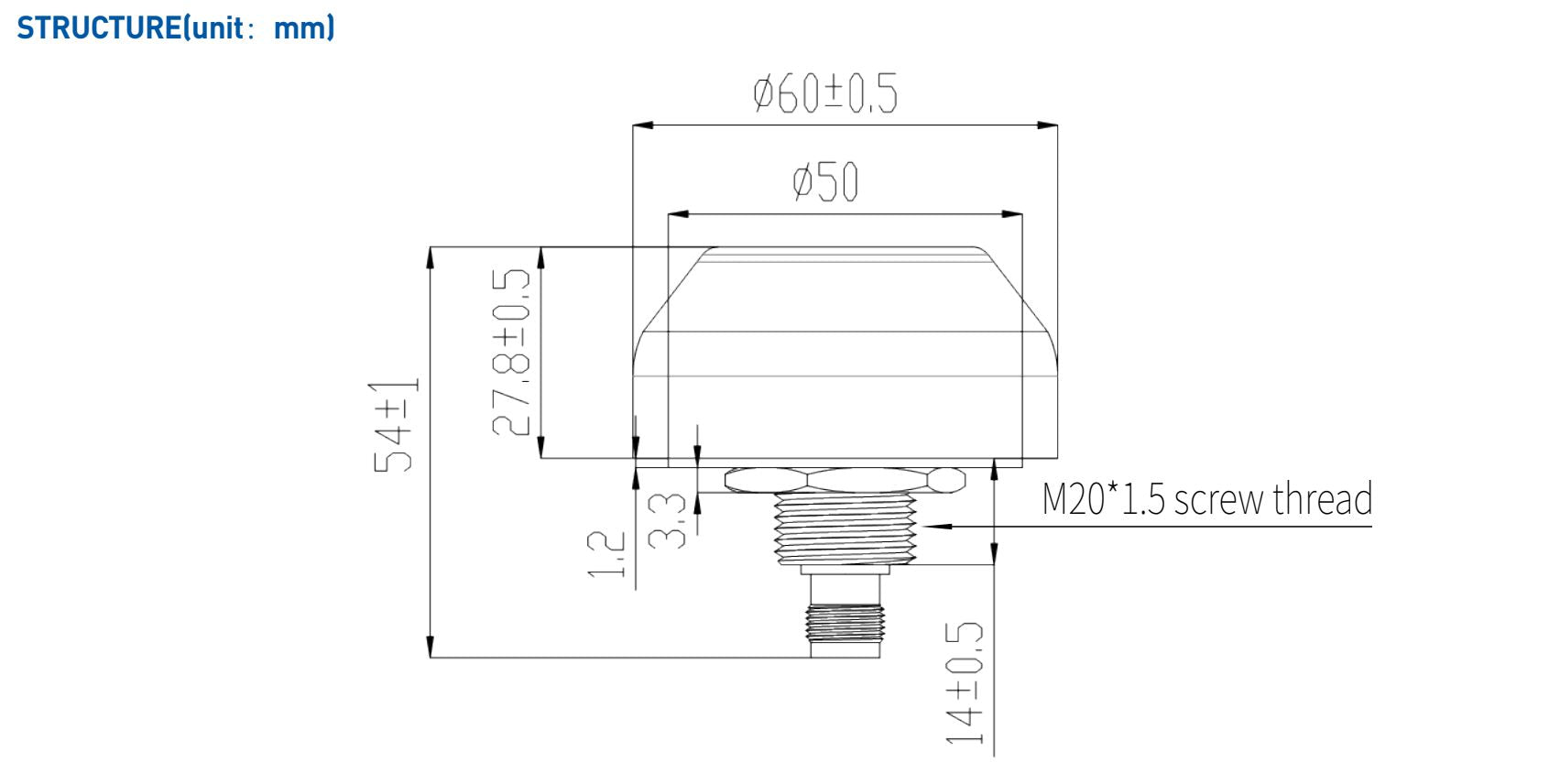

| Abmessungen | Ø60 x 54mm Höhe |
| Gewicht | ≤85g |
| Radom / Gehäuse | PC |
| Anschluss | TNC Female |
| Befestigung | Schraubenbefestigung |

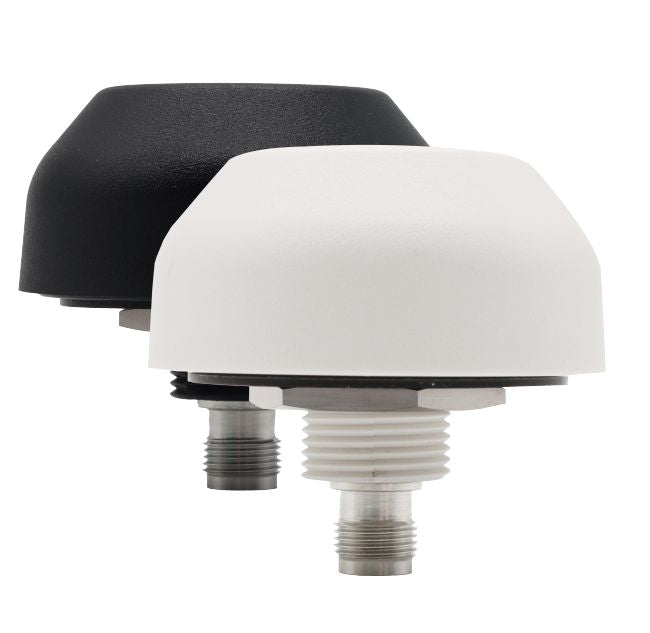

| Farbe | Weiß (Schwarz optional) |
| Betriebstemperatur | -60℃~+85℃ |
| Lagertemperatur | -60℃~+85℃ |
| Mechanische Vibration | Sinusschwingung 1g (0-p), 10~55~10Hz jede Achse |
| IP-Bewertung (Gehäuse) | IP67 |
