Harxon

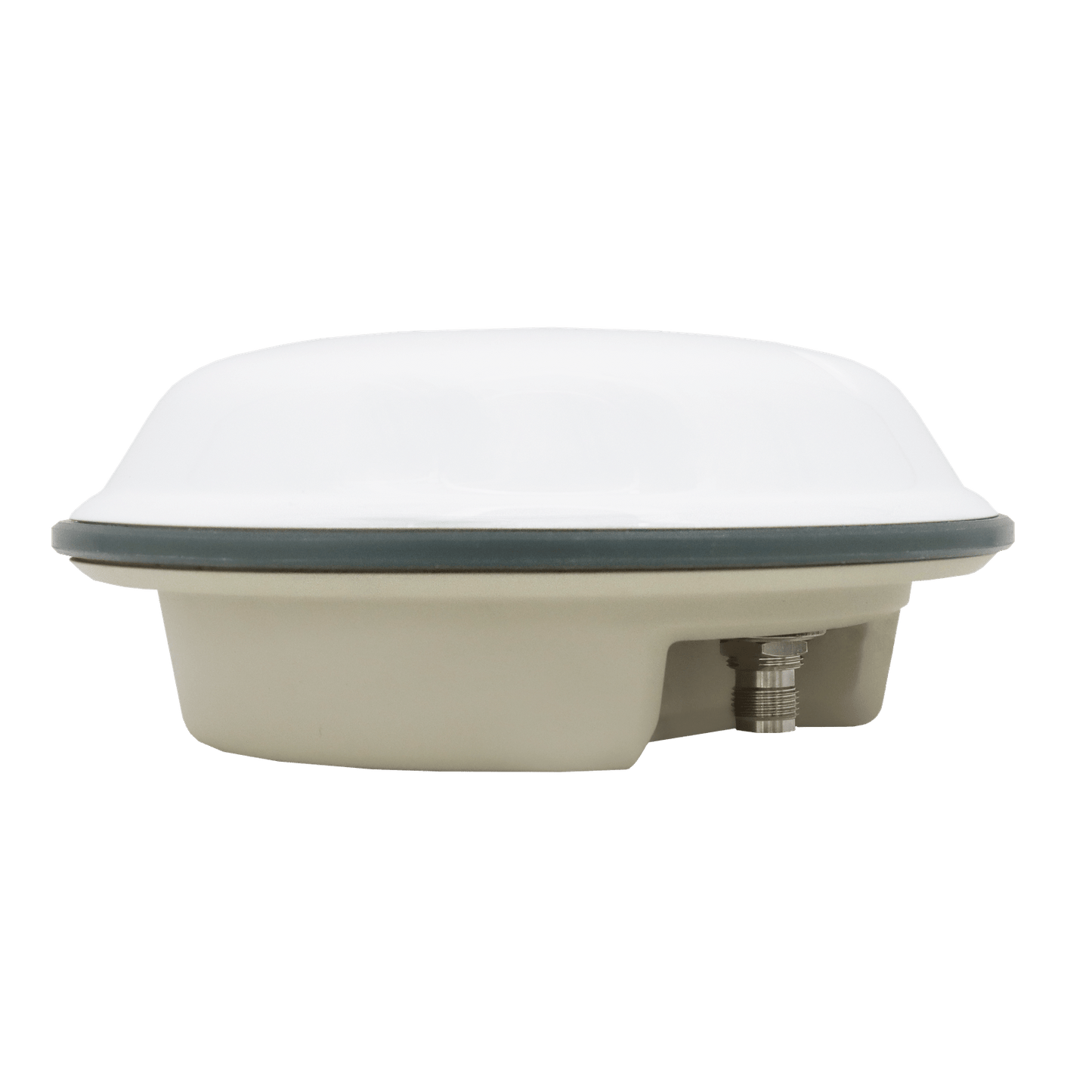

GNSS Vermessungsantenne HX-CSX600A
GNSS Vermessungsantenne HX-CSX600A
Art.-Nr.:: Art.-Nr.: 80.2216
Die CSX600A ist eine leistungsstarke GNSS-Antenne, die speziell für hochpräzise Positionierung entwickelt wurde. Sie bietet eine zuverlässige und konstante Satellitensignalverfolgung mit folgenden Leistungsmerkmalen: durchschnittlich 5,5 dBi hoher Gewinn über alle Frequenzbänder, Spitzengewinn von 7 dBi, -1,5 dB hoher Gewinn bei niedrigen Elevationswinkeln und eine geringe Rauschzahl von 2,0 dB. Das stabile Phasenzentrum garantiert Positionsgenauigkeit auf Millimeterebene. Der robuste, vorgefilterte LNA sorgt für exzellente Out-of-Band-Unterdrückung und bietet eine starke Störfestigkeit, wodurch konsistente und zuverlässige GNSS-Signale sichergestellt werden. Dank des kompakten Designs und des robusten IP67-Gehäuses bleibt die Antenne unter allen Bedingungen zuverlässig.
€614,25
exkl. MwSt | €730,96 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
- Download - Bereich
Beschreibung
Wichtige Funktionen
- Unterstützung für GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS und L-Band
- Mindestens 5,5 dBi hohe Verstärkung über alle Frequenzbänder (max. 7 dBi)
- Stabiles Phasenzentrum garantiert Positionierungsgenauigkeit im Millimeterbereich
- Starke Störfestigkeit für anspruchsvolle Betriebsumgebungen
- Robustes Gehäuse mit IP67-Schutzklasse
Konsistente Leistung über alle Frequenzbänder
Die HX-CSX600A bietet volle Unterstützung für zuverlässiges und konsistentes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS sowie L-Band-Korrekturdienste. Sie weist eine sehr stabile Phasenzentrumvariation mit fortschrittlicher Multipoint-Einspeisungstechnologie auf. Die Antenne bietet mindestens 5,5 dBi Verstärkung im Zenith über alle Frequenzbänder (max. 7 dBi), -1,5 dB Verstärkung bei 20 Grad niedriger Elevation und 2,0 dB Rauschzahl.
Starke Störfestigkeit
Die HX-CSX600A ist mit einem robusten, vorgefilterten LNA ausgestattet, der eine exzellente Unterdrückung von Störungen außerhalb des Frequenzbands bietet und so eine starke Störfestigkeit für konsistente und zuverlässige GNSS-Signale gewährleistet. Außerdem wird das Risiko von Verbindungsunterbrechungen in komplexen elektromagnetischen Umgebungen wie Kommunikationsbasisstationen oder belebten städtischen Gebieten effektiv vermieden.
Verfolgung in schwierigen Umgebungen
Die Fähigkeit, Signale bei niedriger Elevation mit hoher Verstärkung und breiter Strahlbreite zu empfangen, macht die HX-CSX600A zu einer ausgezeichneten Wahl für das Tracking sichtbarer Satelliten in schwierigen Umgebungen. Sie bietet präzise Positionierungslösungen und zuverlässige Daten und kann in herausfordernden Umgebungen, wie zum Beispiel in Wäldern oder auf Baustellen, eingesetzt werden, wo hohe Präzision erforderlich ist.
Robustes Gehäuse, einfache Installation
Die Antenne ist in einem kompakten und robusten Gehäuse mit IP67-Schutzklasse untergebracht, das Schutz vor Staub, Regen und Sonneneinstrahlung bietet. Sie hält einer gewissen Menge an Erschütterungen und Vibrationen stand und bietet auch in rauen Umgebungen zuverlässige Leistung. Der standardmäßige TNC-K-Anschluss und die Pfostenmontage ermöglichen eine einfache Installation und Integration.
Datentabelle
| Parameter | Details |
| Empfangene Signale | GPS (L1/L2/L5) |
| BDS (B1I/B2I/B3I/B1C/B2a/B2b) | |
| GLONASS (L1/L2/L3) | |
| GALILEO (E1/E5a/E5b/E6) | |
| QZSS (L1/L2/L5/L6) | |
| IRNSS (L5) | |
| SBAS (L1/L5) | |
| L-Band | |
| Azimut-Abdeckung | 360° |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Axialverhältnis | ≤3dB |
| Ausgangs-VSWR | ≤2.0 |
| Spitzenverstärkung | 7dBi |
| Phasenzentrumvariation | ±2mm |
| LNA Verstärkung | L2: 40±2dB |
| L1: 38±2dB | |
| Rauschzahl | ≤2dB |
| Durchlasswelligkeit | ±2dB |
| Betriebsspannung | +3.3～+12VDC |
| Betriebsstrom | ≤45mA |
| Differenzielle Laufzeitverzögerung | ≤5ns |
| Betriebstemperatur | -40℃～+85℃ |
| Lagertemperatur | -55℃～+85℃ |
| Luftfeuchtigkeit | 95% nicht kondensierend |

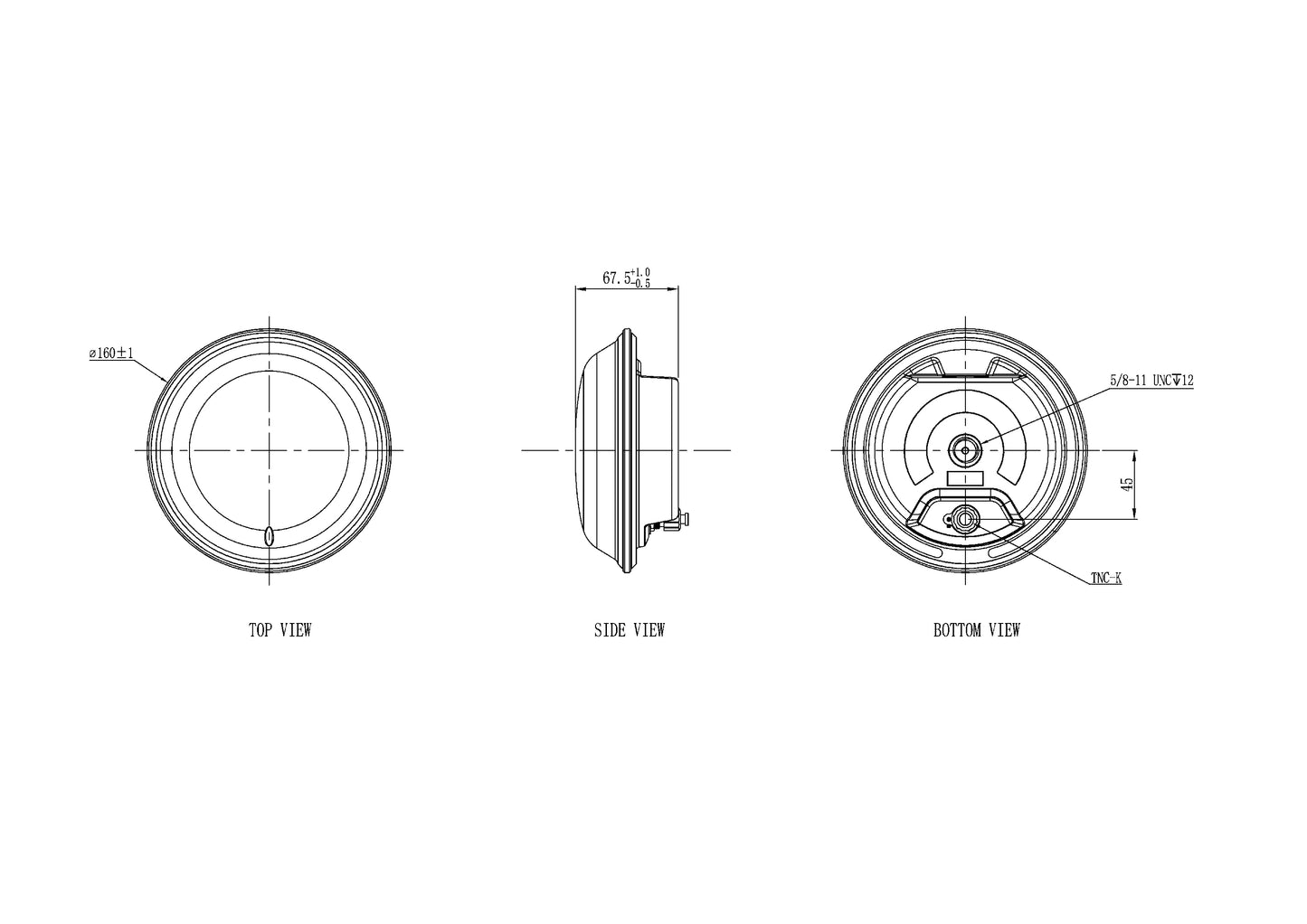

| Abmessungen | Ø160 x 67.5mm |
| Anschluss | TNC-K |
| Gewicht | ≤500g |
| Befestigung | Pole Mount; Grobgewinde 5/8"-11, Gewindeloch Tiefe 12mm |
| Erschütterung | MIL-STD-810-H <516.8 4.6.4> Fragilität unverpackte Handhabung 1.5m (5ft) Beton |
| Vibration | MIL-STD-810-H <514.8 2.2.5> Truck-/Trailer-Allgemeine Exposition |
| Schutzart | IP67 |
| EMC (RF-Eingang statisch) | Verbunden: 8KV, Luft: 15KV, 10-mal |
| Konformität | CE, FCC, ROHS |
