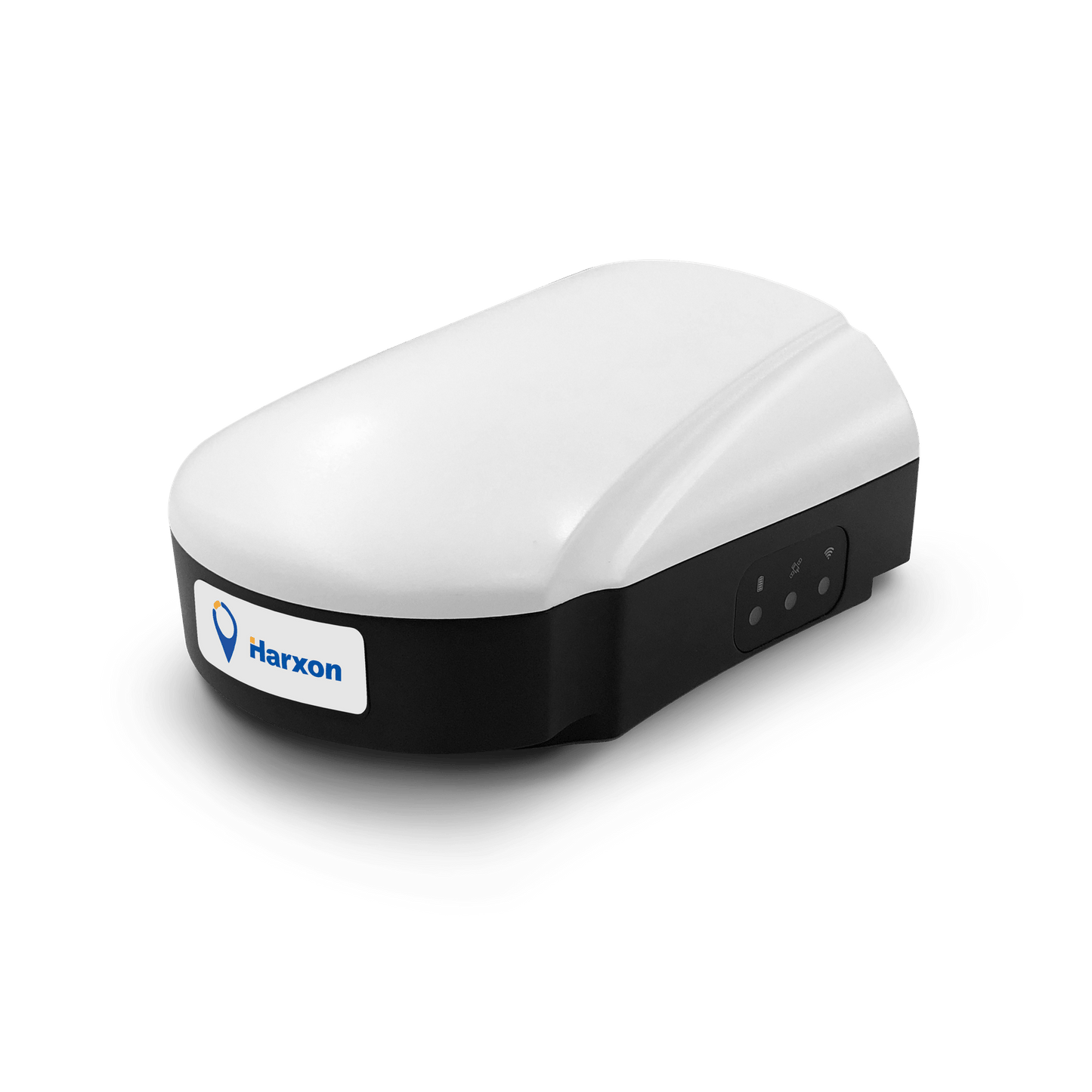

Smart Antenne HX-TS112 EUAB

Robustes GNSS-Positionierungssystem

Die Harxon Smart Antenna TS112 integriert ein hochpräzises GNSS-Modul mit einem Multiband-GNSS-Empfänger für schnelle Konvergenzzeiten und verlässliche Leistung. Sie enthält die Harxon X-Survey™-Technologie als 4-in-1-Multifunktionsantenne, die GNSS, 4G, Bluetooth und Wi-Fi in einem robusten Gehäuse vereint. Sie unterstützt GPS, GLONASS, BeiDou, Galileo und bietet RTK-genaue Positionierung für Anwendungen in der Landwirtschaft und Maschinensteuerung.

SLIDE™-Technologie

Die patentierte SLIDE™-Technologie von Harxon bietet reibungslose Positionierung und außergewöhnliche lineare Genauigkeit. Sie gewährleistet eine konstante und stabile Ausgabe, selbst bei geringer Satellitenverfügbarkeit oder kurzen Signalunterbrechungen, und ist ideal für Automatisierungsanwendungen geeignet.

Geländekompensation für höchste Genauigkeit

Die TS112 umfasst einen Geländekompensationsalgorithmus, der Abweichungen aufgrund der Fahrzeugneigung und -drehung auf unebenen Flächen oder Hängen korrigiert. Dies steigert die Effizienz und reduziert die Betriebskosten im Feldeinsatz.

Hauptmerkmale

• Integrierte Lösung mit hochpräzisem GNSS-Modul und 4-in-1-Multifunktions-GNSS-Antenne
• Patentierte SLIDE™-Technologie für gleichmäßige lineare Positionierung und stabile Leistung
• Geländekompensationsalgorithmus für maximale Genauigkeit in verschiedenem Gelände
• Integrierte 4G-, Radiomodem- und Bluetooth-Technologie für verbesserte Konnektivität und Benutzerfreundlichkeit
• Robustes Gehäuse, flexible Installationsoptionen, wasserdicht nach IP67

Umfangreiche Schnittstellen für flexible Konnektivität

Die TS112 bietet zwei NMEA0183-kompatible RS-232-Schnittstellen, einen NMEA2000-kompatiblen CAN-Anschluss und Bluetooth für einfache Konfiguration über mobile Geräte. Zusätzlich verfügt sie über ein integriertes 4G-Modul und ein Radiomodul zur flexiblen Übertragung von Korrekturen, was die Konnektivität für effiziente Abläufe erhöht.

Robustes und langlebiges Design, flexible Installationsoptionen

Die TS112 ist kompakt und flach im Design und verfügt über ein IP67-geschütztes Gehäuse für zuverlässige Leistung unter rauen Bedingungen. Sie unterstützt zwei Installationsmethoden: Magnetbefestigung oder feste Montage mit M4-Schrauben.

Parameter	Details
Empfangene Signale	GPS (L1C/A, L1C, L2C, L2P(Y), L5)
	GLONASS (G1, G2, G3)
	BDS (B1I, B2I, B3I, B1C, B2a, B2b)
	GALILEO (E1, E5a, E5b, E6)
	SBAS (L1C/A)
	QZSS (L1C/A, L1C, L2C, L5)
	NavIC (L5)
Horizontale Positionsgenauigkeit	Einzelpunkt: 1,5 m RMS
	DGPS: 0,4 m RMS
	SBAS: 0,7 m RMS
	RTK: 2 cm + 1 ppm RMS
	Pass-to-Pass: E6-HAS 15 cm RMS, Standalone 20 cm RMS
Datenrate	20 Hz (max.)
Zeit bis zur ersten Fixierung	Kaltstart: <50 s
	Warmstart: <35 s
	Hot Start: <10 s
	Wiedererfassung: <1 s
Geschwindigkeitsgenauigkeit	0,03 m/s RMS
Roll-/Neigungsgenauigkeit	<1° RMS
Zeitgenauigkeit	10 ns

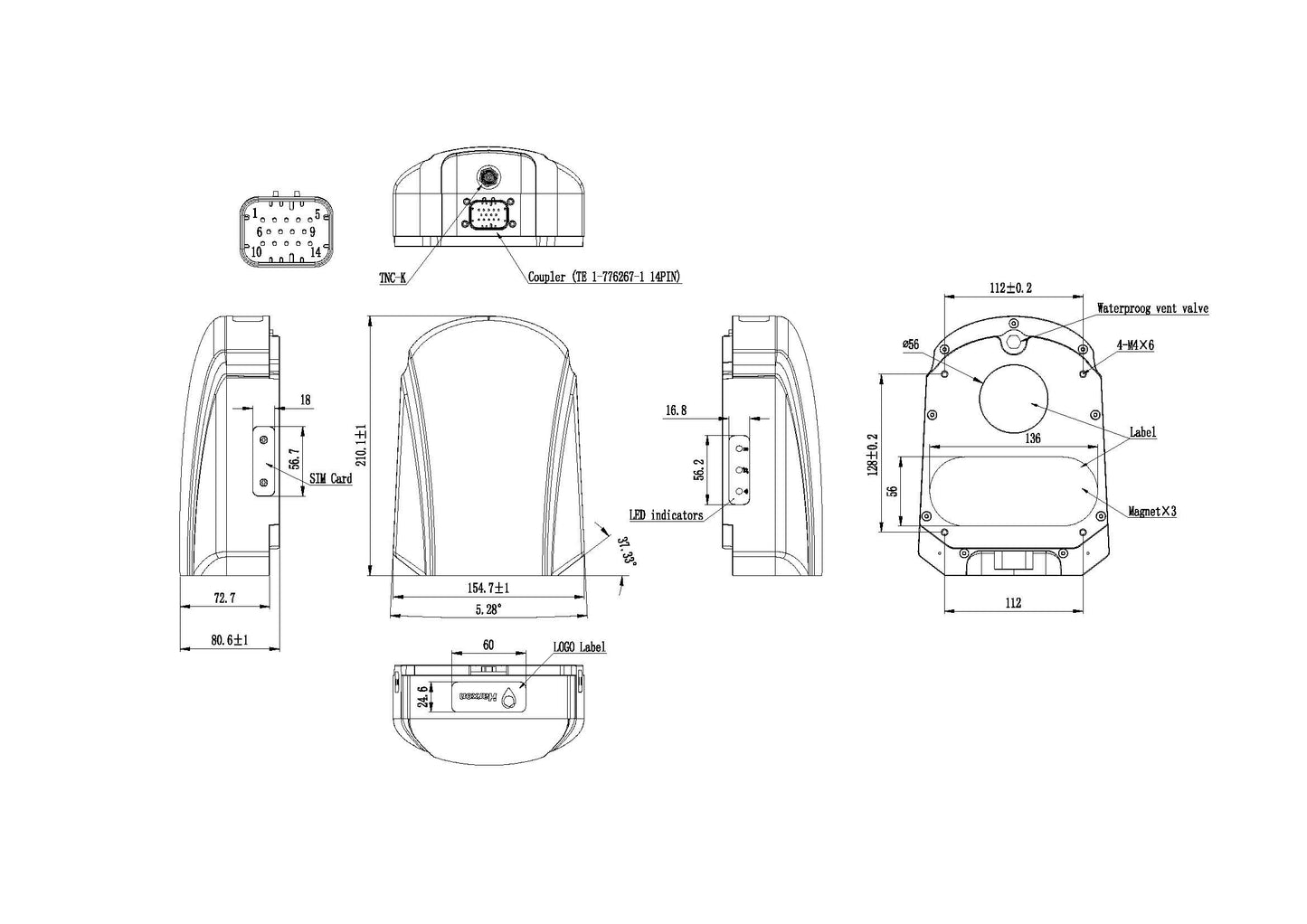

Abmessungen	210 x 155 x 80 mm
Gewicht	<600 g
Steckverbindung	14-poliger Tyco Ampseal
Eingangsspannungsbereich	+9VDC bis +36VDC
	Minimale Spannung bei Spannungsabfall: 6 VDC
Stromverbrauch	2,5 W (typisch), <10 W

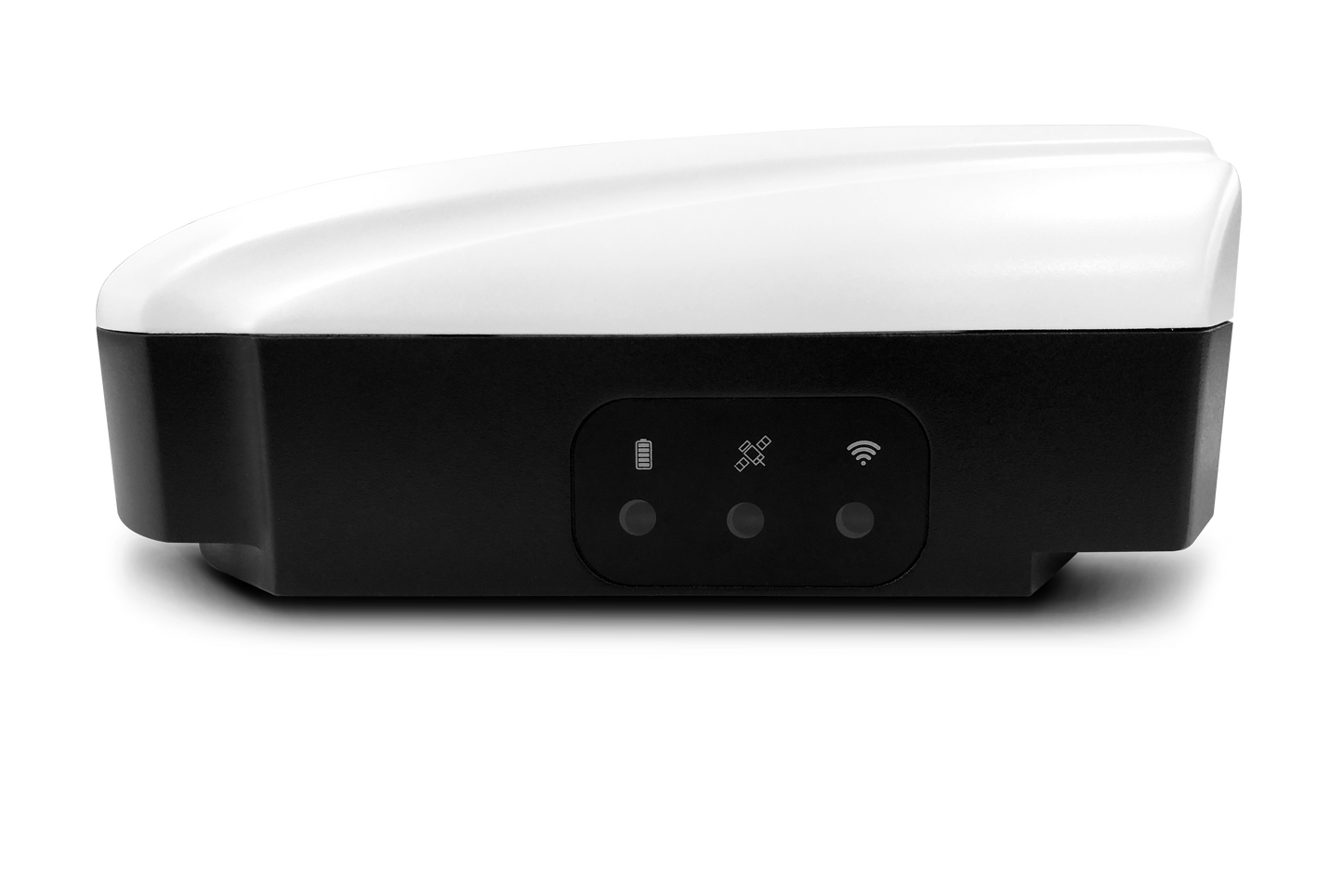

Status-LEDs	Stromversorgung
	RTK-Status
	Korrekturdatenverbindung
Betriebstemperatur	-40 °C bis +70 °C
Lagertemperatur	-40 °C bis +80 °C
Luftfeuchtigkeit	95 % nicht kondensierend
Konformität	CE, RoHS
Wasserdichtigkeit	IP67
Zubehör	Antenne für Funk: 1
	M4 Schrauben: 4
	Integrierte Magnethalterungen: 3
	Konfigurationskabel: 1
	Schraubenzieher: 1
	Datenkabel: 1 [HJ1148, optional]
Kommunikationsanschlüsse	RS-232 Anschlüsse: 2
	CAN-Bus: 1
	1 PPS: 1
	Ausgang für Bodengeschwindigkeit: 1
	Ereignis-Markierungseingang: 1
	Bluetooth: 1
	LTE: 1 (optional)
	Funk: 1 (optional)
Funkspezifikationen	Frequenzbereich: 410-470 MHz
	Betriebsmodus: Empfang
	Empfindlichkeit: -115 dBm @ BER 10-5, 9600 bps
	Datenrate: 9600 bps, 19200 bps
	Kanalabstand: 12,5 kHz
Standardfunktionen	Datenrate bis zu 20 Hz
	Vor-Ort aufrüstbare Software
	Unterstützung für RTCM 3.3 für Differenzialkorrektur
	Navigationsausgabe NMEA0183/NMEA2000-Unterstützung
	SLIDETM-Glättungsalgorithmus
	1 PPS Ausgang
	Bodengeschwindigkeit Ausgang
