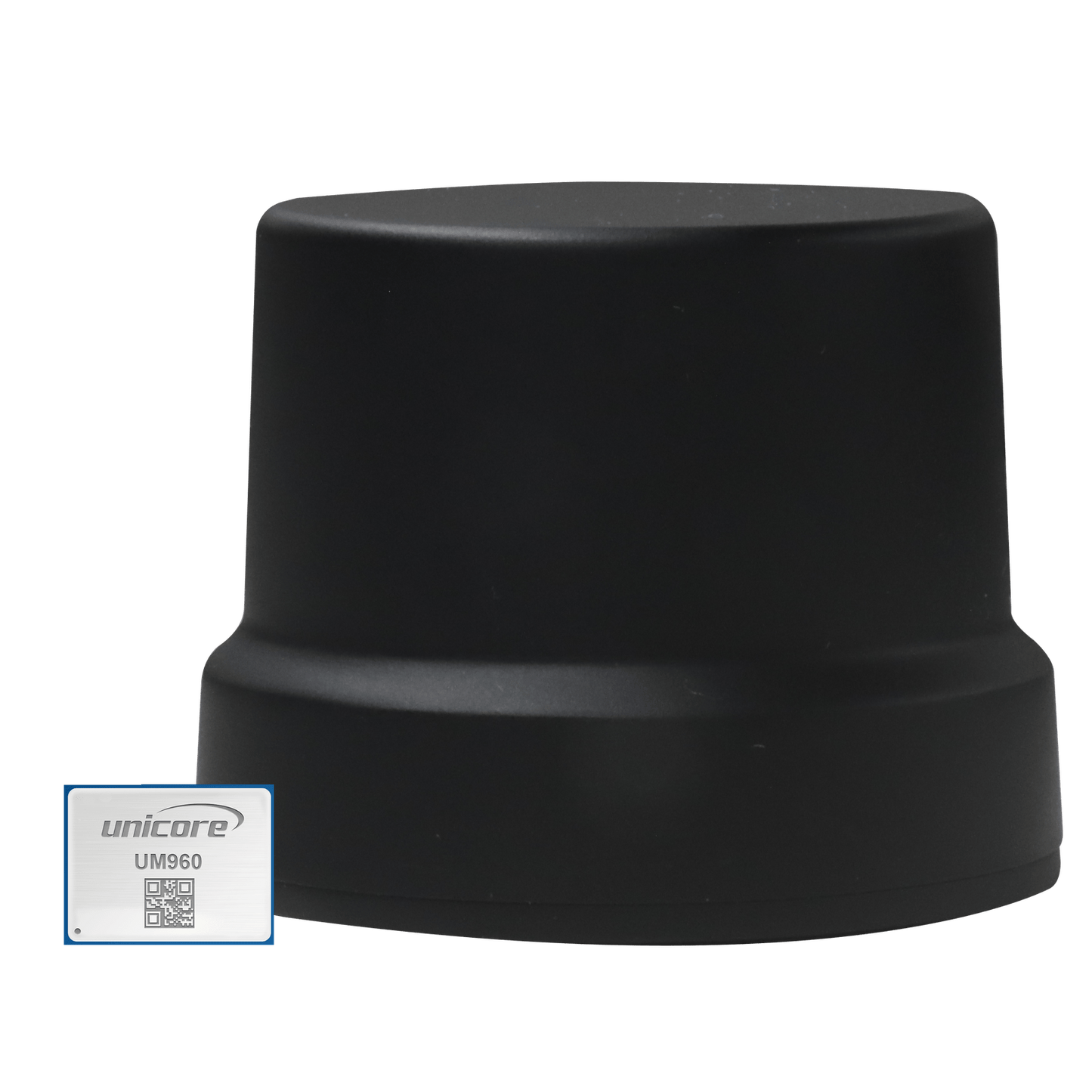

Smart Antenne HX-MR401A

Die HX-MR401A ist eine geschlossene, multi-band und multi-konstellation Smart-Antenne, die von Harxon entwickelt wurde. Sie kombiniert Harxons weltweit führende Antennentechnologie mit Unicores Vollkonstellation- und Vollfrequenz-RTK-Positionierungsmodul (UM980). Die HX-MR401A bietet eine präzise Positionierungsleistung in einem kompakten und integrationsbereiten Design. Sie liefert Einzelpunktgenauigkeit auf Meter-Ebene, DGPS-Genauigkeit auf Sub-Meter-Ebene und RTK-Genauigkeit auf Zentimeter-/Millimeter-Ebene und ist ideal für verschiedene Anwendungen wie Roboterrasenmäher und UAVs, die eine präzise Position und Ausrichtung erfordern.

Integriertes Design und kompakte BauweiseDie kompakte Smart-Antenne wiegt ≤40g und misst Ø48\*H38mm, was das Gewicht von UAVs erheblich reduziert und einen niedrigen Energieverbrauch ermöglicht. Zudem sind die GNSS-Antenne und das Modul hochkompatibel, was die Entwicklungsprozesse vereinfacht und die Kosten für Ingenieure senkt, wodurch die Zuverlässigkeit der UAVs insgesamt verbessert wird.

Wichtige Funktionen

• Integrierte Smart-Helix-Antenne mit RTK-Modul
• Kompakte Bauweise und geringes Gewicht (nur ≤40g)
• Unterstützung für BDS, GPS, GLONASS, Galileo, QZSS und SBAS
• Hohe Störfestigkeit
• Robustes IP67-Gehäuse für den Industrieeinsatz
• Stabiler Phasenzentrum sorgt für millimetergenaue Positionierungsgenauigkeit

Präzisionsabgestimmte OEM GNSS-AntenneDie HX-MR401A verfügt über eine ultra-flache Helix-Antenne von Harxon, die für hochpräzise Positionierungen in UAVs entwickelt wurde. Sie bietet herausragendes Satellitensignal-Tracking für GPS, GLONASS, Galileo, BeiDou, QZSS und SBAS, mit exzellenten Axialverhältnissen, hervorragender Mehrwegeunterdrückung und einem äußerst präzisen Phasenzentrum.

Leistungsstarkes RTK-PositionierungsmodulDie HX-MR401A integriert das Vollkonstellation-Vollfrequenz-RTK-Positionierungsmodul von Unicore, das RF-, Basisband- und hochpräzise Algorithmen kombiniert. Das Modul kann gleichzeitig mehrere Frequenzen von allen GNSS-Systemen verfolgen und ermöglicht so hochpräzise RTK-Positionierungen.

Hohe StörfestigkeitDie Antenne ist mit einem robusten, vorgefilterten Low Noise Amplifier (LNA) ausgestattet, der eine exzellente Unterdrückung von Störungen außerhalb des Frequenzbereichs bietet. Das RTK-Modul verfügt über 60 dB Schmalband-Antistörtechnologie und fortschrittliche Störerkennungstechnologie, um eine zuverlässige Leistung selbst in der Nähe von Strommasten oder elektrischen Leitungen sicherzustellen.
