Smart Antenne HX-ME404A

Die HX-ME404A ist eine eingebettete Multi-Band, Multi-Konstellations-Smart-Antenne, die von Harxon entwickelt wurde. Durch die Kombination von Harxons weltweit führender Antennentechnologie mit Unicores RTK-Positionierungsmodul für volle Konstellation und volle Frequenz (UM980) bietet die HX-ME404A präzise Positionierungsleistung in einer kompakten, integrationsbereiten Struktur. Sie bietet eine Einpunktgenauigkeit im Meterbereich, DGPS-Submeter-Genauigkeit und RTK-Zentimeter/Millimeter-Genauigkeit und ist ideal für Anwendungen wie Roboterrasenmäher und UAVs, die präzise Ortung und Ausrichtung erfordern.

Integriertes Design und kompakte Bauform

Die kompakte Smart-Antenne wiegt ≤15 g und misst Ø46\*H19,2 mm, was das Gewicht von UAVs erheblich reduziert und gleichzeitig einen niedrigen Energieverbrauch gewährleistet. Zudem sind Antenne und Platine gut miteinander kompatibel, was den Entwicklungsprozess vereinfacht und die Kosten für Ingenieure senkt und so die Zuverlässigkeit von UAVs insgesamt erheblich verbessert.

Wichtige Funktionen

• Smart-Helix-Antenne integriert mit RTK-Modul
• Kleine Größe, leicht und integrationsbereit
• Unterstützt GPS, GLONASS, Galileo, BeiDou, QZSS und SBAS
• Starke Störfestigkeit
• Stabiles Phasenzentrum garantiert Positionierungsgenauigkeit im Millimeterbereich

Präzisionsabgestimmte OEM GNSS-Antenne

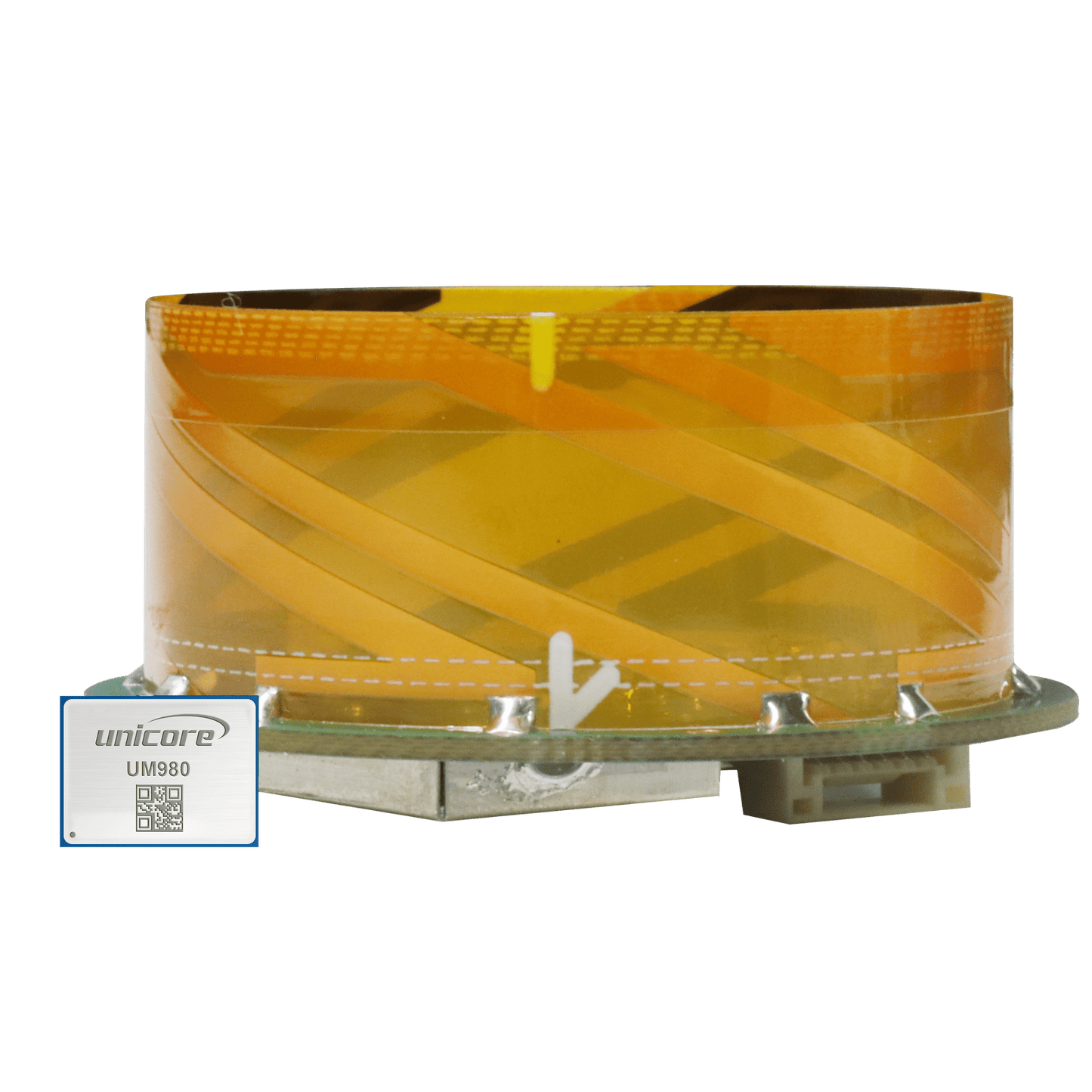

Die HX-ME404A ist mit einer ultra-flachen Harxon-Helixantenne ausgestattet, die für hochpräzise Positionierung von UAVs entwickelt wurde. Sie bietet exzellentes Satellitensignal-Tracking für GPS, GLONASS, Galileo, BeiDou, QZSS und SBAS. Die Antenne bietet hervorragende Axialverhältnisse, die eine überlegene Mehrwegeunterdrückung und präzise Phasenzentrum-Leistung ermöglichen.

Hochleistungs-RTK-Positionierungsmodul

Die HX-ME404A ist mit Unicores RTK-Positionierungsmodul UM980 ausgestattet, das RF, Baseband und hochpräzise Algorithmen integriert. Es kann mehrere Frequenzen aller GNSS-Systeme gleichzeitig verfolgen, wodurch hochpräzise RTK-Positionierungen ermöglicht werden.

Starke Störfestigkeit

Die HX-ME404A bietet eine überlegene Positionierungsleistung in schwierigen Umgebungen. Die Antenne ist mit einem robusten, vorgefilterten LNA ausgestattet, der eine hervorragende Unterdrückung von Störungen außerhalb des Frequenzbands bietet. Zudem verfügt das Modul über 60 dB Narrowband-Störunterdrückung und fortschrittliche Störungserkennungstechnologie, um Signalunterbrechungen zu vermeiden, insbesondere bei UAV-Einsätzen in der Nähe von Strommasten und Hochspannungsleitungen.

Parameter	Details
Empfangene Signale	GPS (L1C/A, L2C, L2P(Y), L5)
	BDS (B1I, B2I, B3I, B1C, B2a)
	GLONASS (G1, G2)
	GALILEO (E1, E5a, E5b)
	QZSS (L1C/A, L2C, L5)
	SBAS (L1C/A)
Nennimpedanz	50Ω
Polarisation	RHCP
Axialverhältnis	≤3dB
Azimut-Abdeckung	360°
Ausgangs-VSWR	≤2.0
Spitzenverstärkung	3dBi
LNA Verstärkung	23±2dB
Rauschzahl	≤2dB
Durchlasswelligkeit	±2dB
Positionierungsmodul	UM980
Einpunktgenauigkeit	Horizontal: 1.5m, Vertikal: 2.5m
DGPS-Genauigkeit	Horizontal: 0.4m, Vertikal: 0.8m
RTK-Genauigkeit	Horizontal: 0.8cm+1ppm, Vertikal: 1.5cm+1ppm
Timing-Genauigkeit (RMS)	20ns
Geschwindigkeitsgenauigkeit (RMS)	0.03m/s
Kanäle	1408
Zeit bis zur ersten Fixierung	Kaltstart <30s
Initialisierungszeit	<5s (typisch)
Initialisierungszuverlässigkeit	≥99.9%
Datenaktualisierungsrate	50Hz Positionierung
Differenzdaten	RTCM 3.X
Datenformat	NMEA-0183, Unicore
Betriebsspannung	5V
Leistungsaufnahme	500mW (typisch)
Betriebstemperatur	-40°C bis +70°C
Lagertemperatur	-40°C bis +70°C
Luftfeuchtigkeit	95% nicht kondensierend

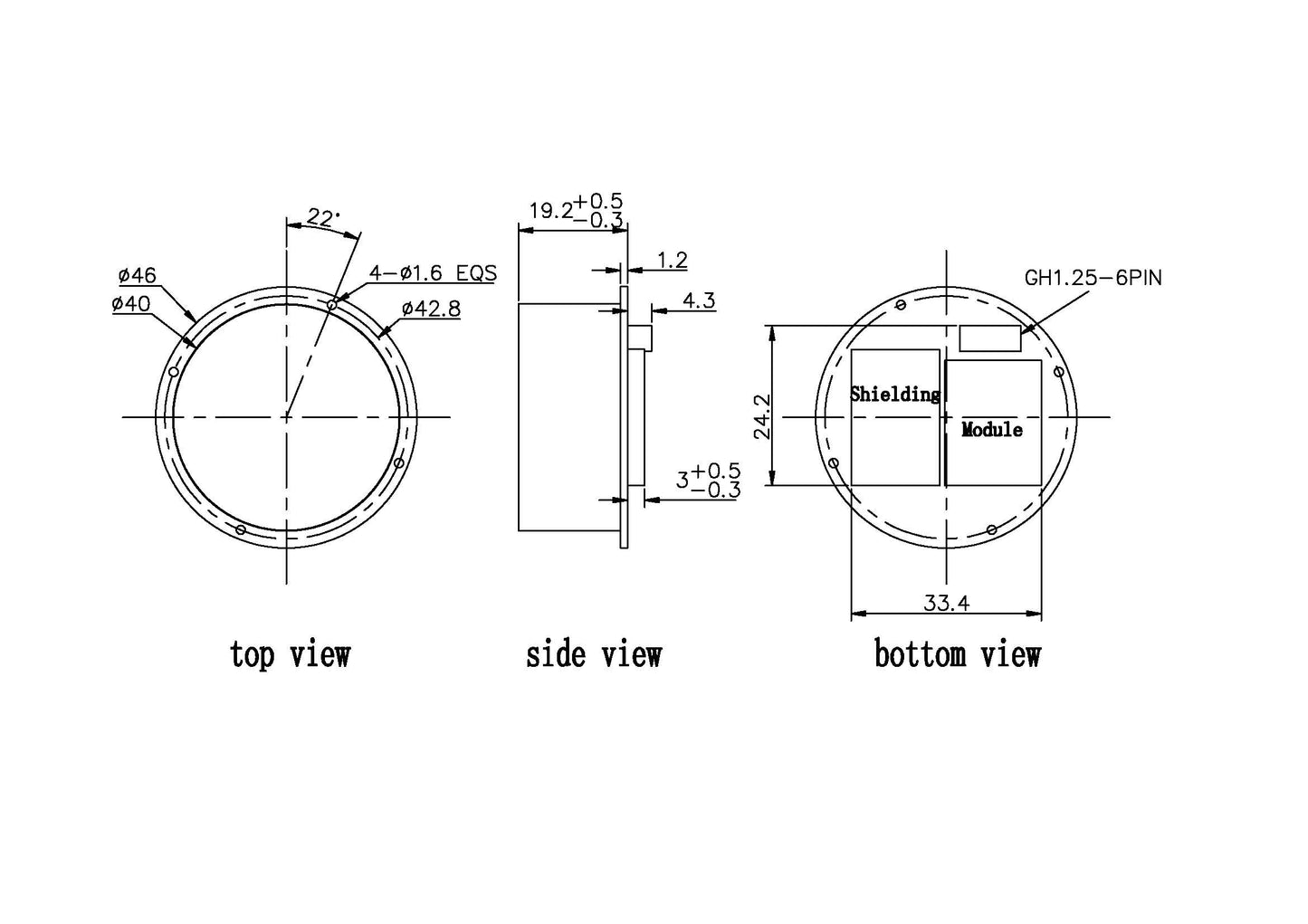

Abmessungen	Ø46 x H19.2mm
Gewicht	≤15g
Anschluss	GH1.25-6P
Befestigung	4 x M1.6 Schrauben
Schnittstellen-Pinbelegung
Pin 1	GND
Pin 2	TX1
Pin 3	RX1
Pin 4	RX2
Pin 5	TX2
Pin 6	VCC
