Smart Antenne HX-ME402A
Smart Antenne HX-ME402A
Art.-Nr.:: Art.-Nr.: 80.3010
exkl. MwSt | €642,60 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
- Download - Bereich

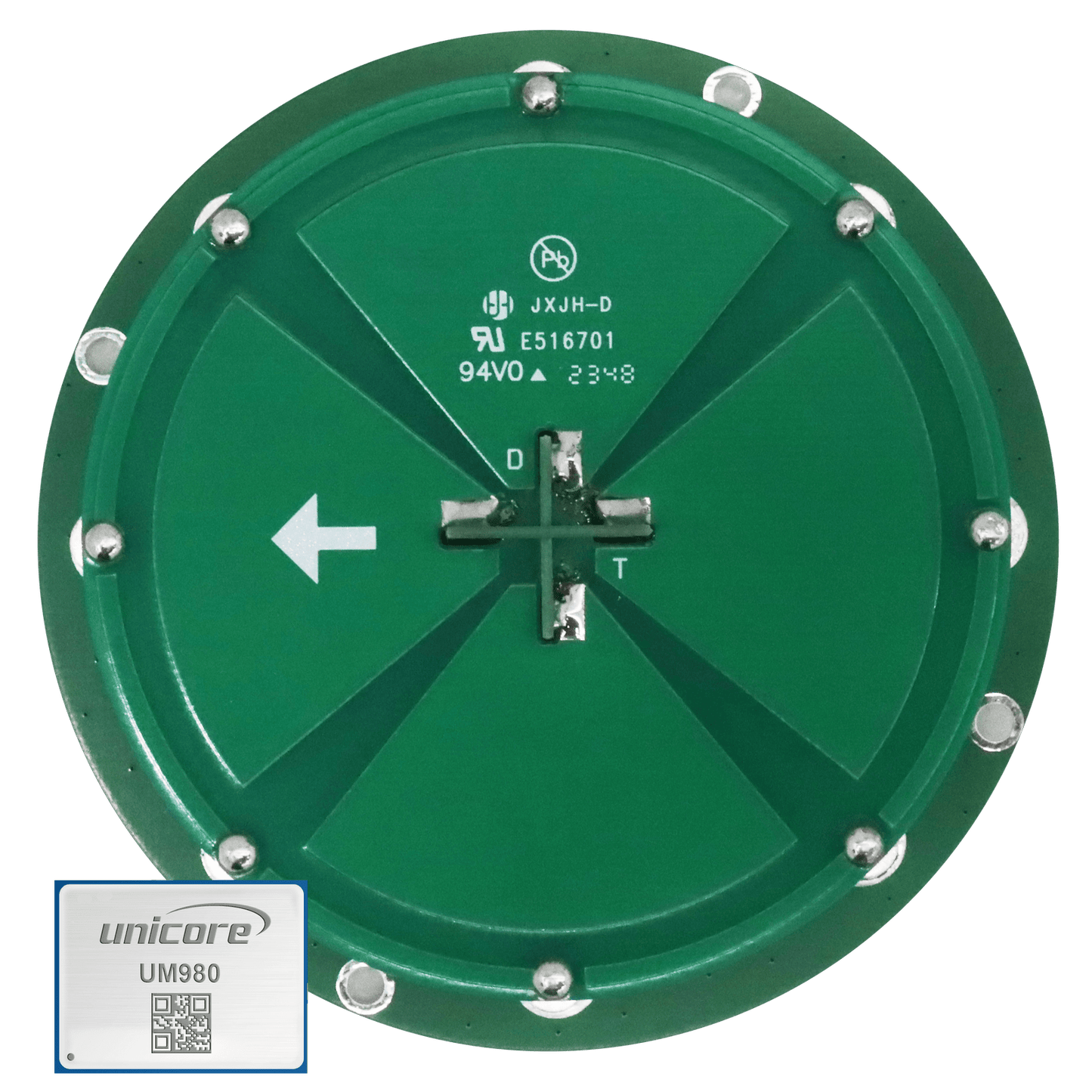

Die HX-ME402A ist eine Multi-Band, Multi-Konstellations-Smart-Antenne, die von Harxon entwickelt wurde. Durch die Kombination von Harxons weltweit führender Antennentechnologie mit Unicores RTK-Positionierungsmodul für volle Konstellation und Frequenz (UM980) bietet die HX-ME402A präzise Positionierungsleistung in einer kompakten, integrationsbereiten Struktur. Sie bietet Einpunktgenauigkeit im Meterbereich, DGPS-Submeter-Genauigkeit und RTK-Genauigkeit im Zentimeter/Millimeter-Bereich, was sie ideal für Anwendungen wie Roboterrasenmäher und UAVs macht, die eine präzise Ortung und Ausrichtung erfordern.
Integriertes Design und kompakte Bauform
Die kompakte Smart-Antenne wiegt ≤80 g und misst Ø90\*H24,4 mm. Sie zeichnet sich durch eine stabile Struktur, gute Konsistenz und zuverlässige elektrische Leistung aus. Die Kompatibilität zwischen Antenne und Modul vereinfacht den Entwicklungsprozess und senkt die Kosten für Ingenieure, wodurch die Gesamtzuverlässigkeit der Anwendung erheblich verbessert wird.
Wichtige Funktionen
- Smart-Antenne integriert mit RTK-Modul
- Kleine Größe, leicht und integrationsbereite Struktur
- Unterstützt GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS
- Starke Störfestigkeit
- Stabiles Phasenzentrum garantiert Positionierungsgenauigkeit im Millimeterbereich
Präzisionsabgestimmte OEM GNSS-Antenne
Der Hauptbestandteil der HX-ME402A ist Harxons kleine, leistungsstarke OEM GNSS-Antenne, die für hochpräzise Positionierung entwickelt wurde. Sie bietet hervorragendes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo, BeiDou, QZSS und SBAS. Die Antenne sorgt mit fortschrittlicher Multipunkt-Einspeisungstechnologie für eine sehr stabile Phasenzentrumvariation und gewährleistet dadurch eine exzellente Positionierungsgenauigkeit.
Hochleistungs-RTK-Positionierungsmodul
Die HX-ME402A ist mit Unicores RTK-Positionierungsmodul UM980 ausgestattet, das RF, Baseband und einen hochpräzisen Algorithmus integriert. Es kann mehrere Frequenzen aller GNSS-Systeme gleichzeitig verfolgen, sodass das Modul hochpräzise RTK-Positionierungen ausgeben kann.
Starke Störfestigkeit
Die HX-ME402A bietet eine überlegene Positionierungsleistung in schwierigen Umgebungen. Die Antenne ist mit einem robusten, vorgefilterten LNA ausgestattet, der eine hervorragende Unterdrückung von Störungen außerhalb des Frequenzbands bietet. Zusätzlich verfügt das Modul über 60 dB Narrowband-Störunterdrückung und eine fortschrittliche Störungserkennungstechnologie, um eine stabile Positionierungsleistung in komplexen Umgebungen zu gewährleisten.
| Parameter | Details |
| Empfangene Signale | GPS (L1C/A, L2C, L2P(Y), L5) |
| BDS (B1I, B2I, B3I, B1C, B2a, B2b) | |
| GLONASS (G1, G2, G3) | |
| GALILEO (E1, E5a, E5b, E6) | |
| QZSS (L1C/A, L1C, L2C, L5) | |
| NavIC (L5) | |
| SBAS (L1C/A) | |
| L-Band | |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Axialverhältnis | ≤3dB |
| Azimut-Abdeckung | 360° |
| Ausgangs-VSWR | ≤2.0 |
| Spitzenverstärkung | 4.0dBi |
| LNA Verstärkung | 23±2dB |
| Rauschzahl | ≤2dB |
| Passband Ripple | ±2dB |
| Differenzielle Laufzeitverzögerung | ≤5ns |
| Positionierungsmodul | UM980 |
| Einpunktgenauigkeit | Horizontal: 1.5m, Vertikal: 2.5m |
| DGPS-Genauigkeit | Horizontal: 0.4m, Vertikal: 0.8m |
| RTK-Genauigkeit | Horizontal: 0.8cm+1ppm, Vertikal: 1.5cm+1ppm |
| Timing-Genauigkeit (RMS) | 20ns |
| Geschwindigkeitsgenauigkeit (RMS) | 0.03 m/s |
| Kanäle | 1408 (NebulasIV-basiert) |
| Time to First Fix | Kaltstart <12s |
| Initialisierungszeit | <5s (typisch) |
| Initialisierungszuverlässigkeit | ≥99.9% |
| Datenaktualisierungsrate | 50Hz Positionierung |
| Differenzdaten | RTCM V3.X |
| Datenformat | NMEA-0183, Unicore |
| Betriebsspannung | 5V |
| Leistungsaufnahme | 500mW (typisch) |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -55°C bis +95°C |

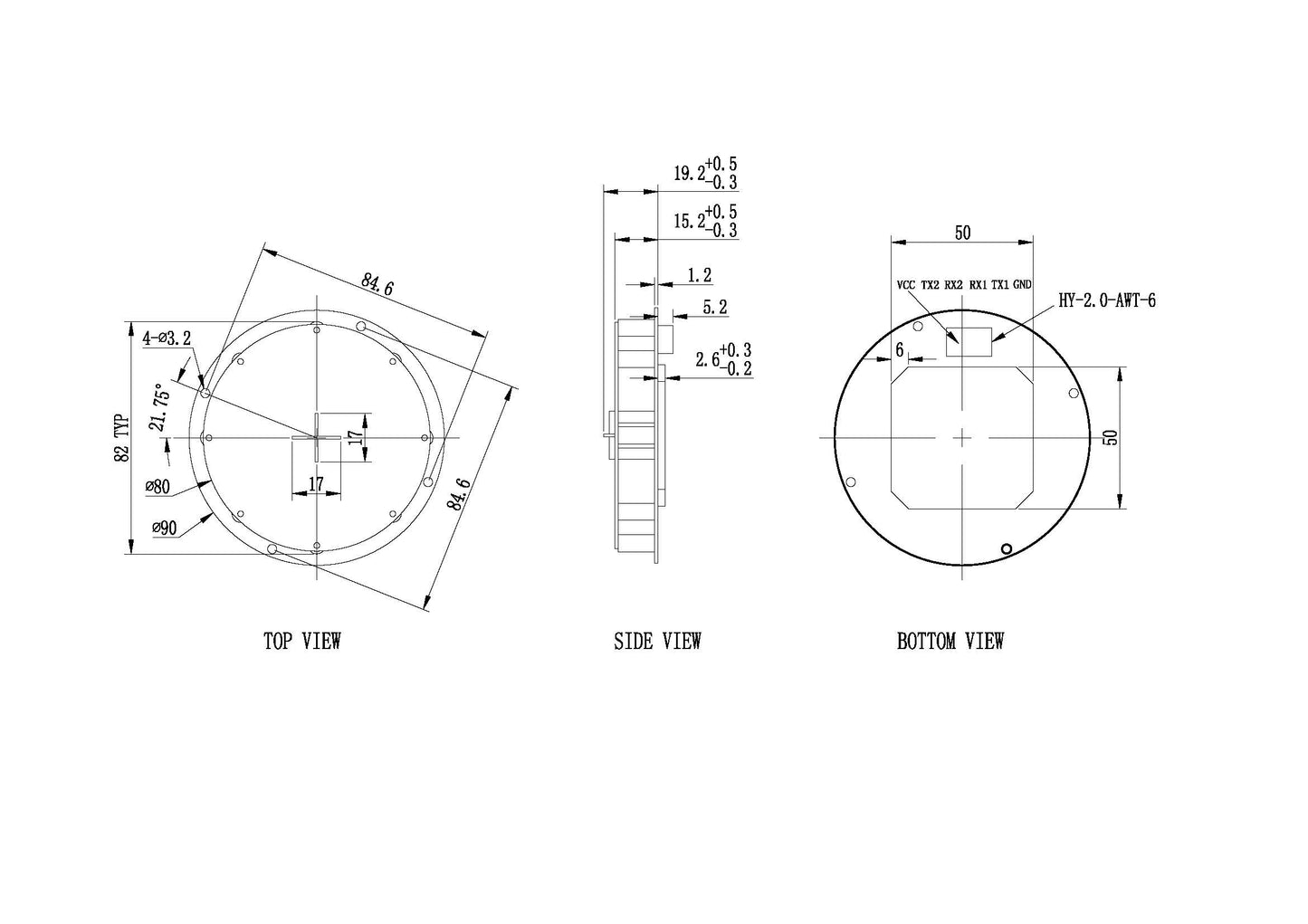

| Abmessungen | Ø90 x H24.4mm |
| Gewicht | ≤80g |
| Anschluss | HY-2.0-AWT-6 |
| Befestigung | 4 x M3 Schrauben |
| Schnittstellen-Pinbelegung | |
| Pin 1 | VCC |
| Pin 2 | TX2 |
| Pin 3 | RX2 |
| Pin 4 | RX1 |
| Pin 5 | TX1 |
| Pin 6 | GND |
