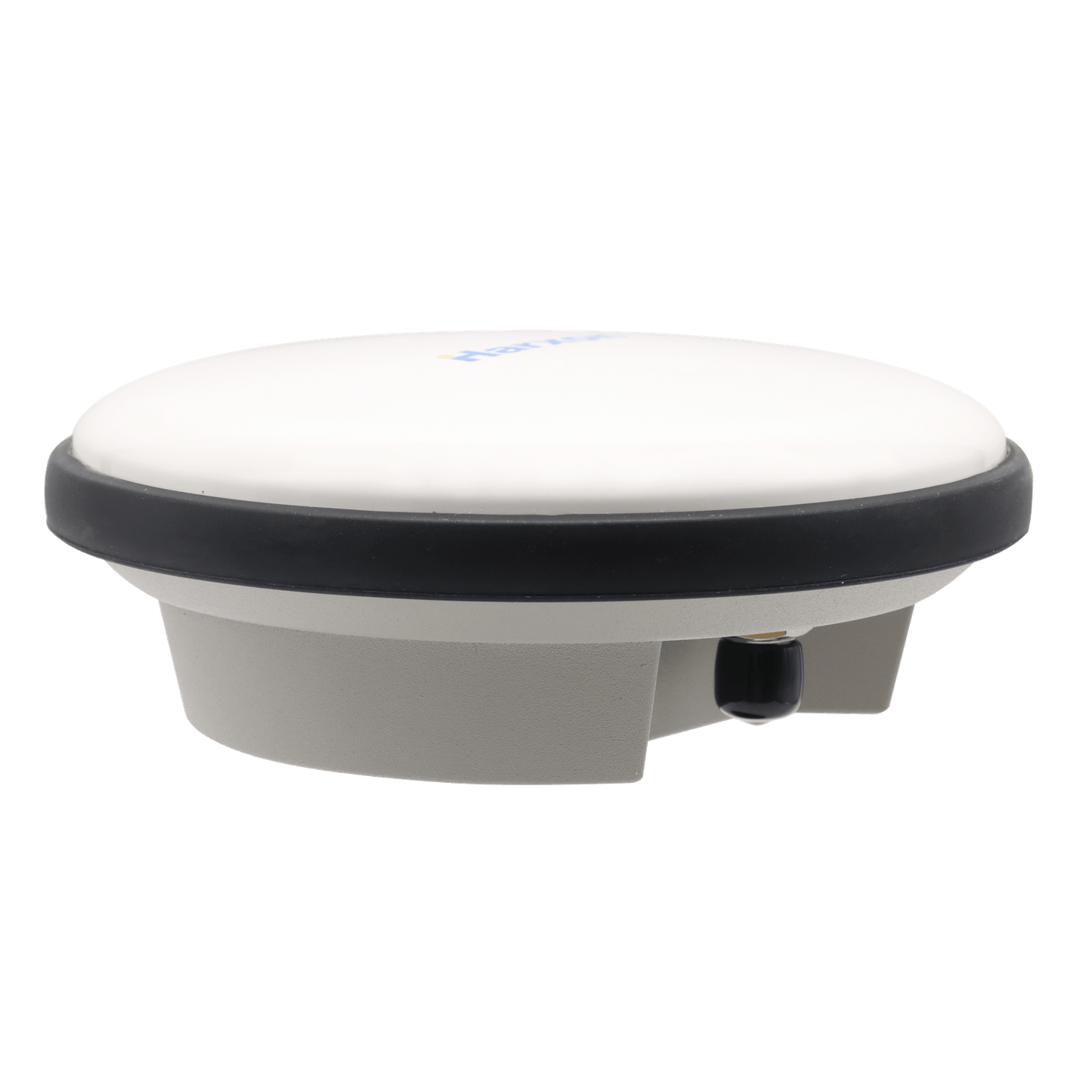

Ruggedized GNSS Antenne HX-CVX606A

Wichtige Funktionen

• Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS und L-Band-Korrekturdienste
• Millimetergenaue Phasenzentrum-Reproduzierbarkeit (≤2 mm)
• Verbesserte Signalfilterung und exzellente Mehrwegeunterdrückung
• Robustes IP69K-Gehäuse für anspruchsvolle Umgebungen
• Solide Metallbasis, hohe Stoß- und Vibrationsfestigkeit

Robustes Gehäuse für raue Umgebungen

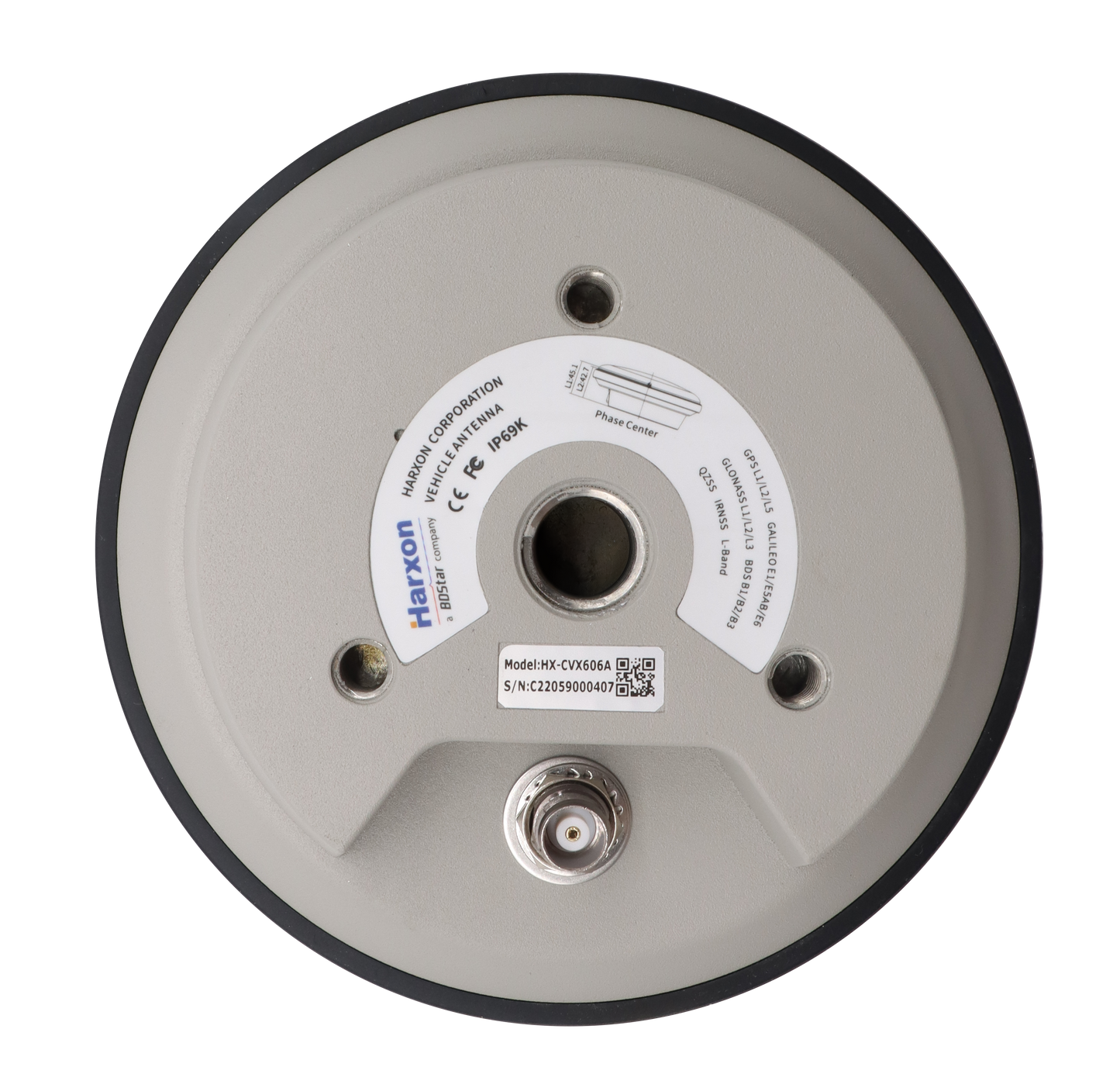

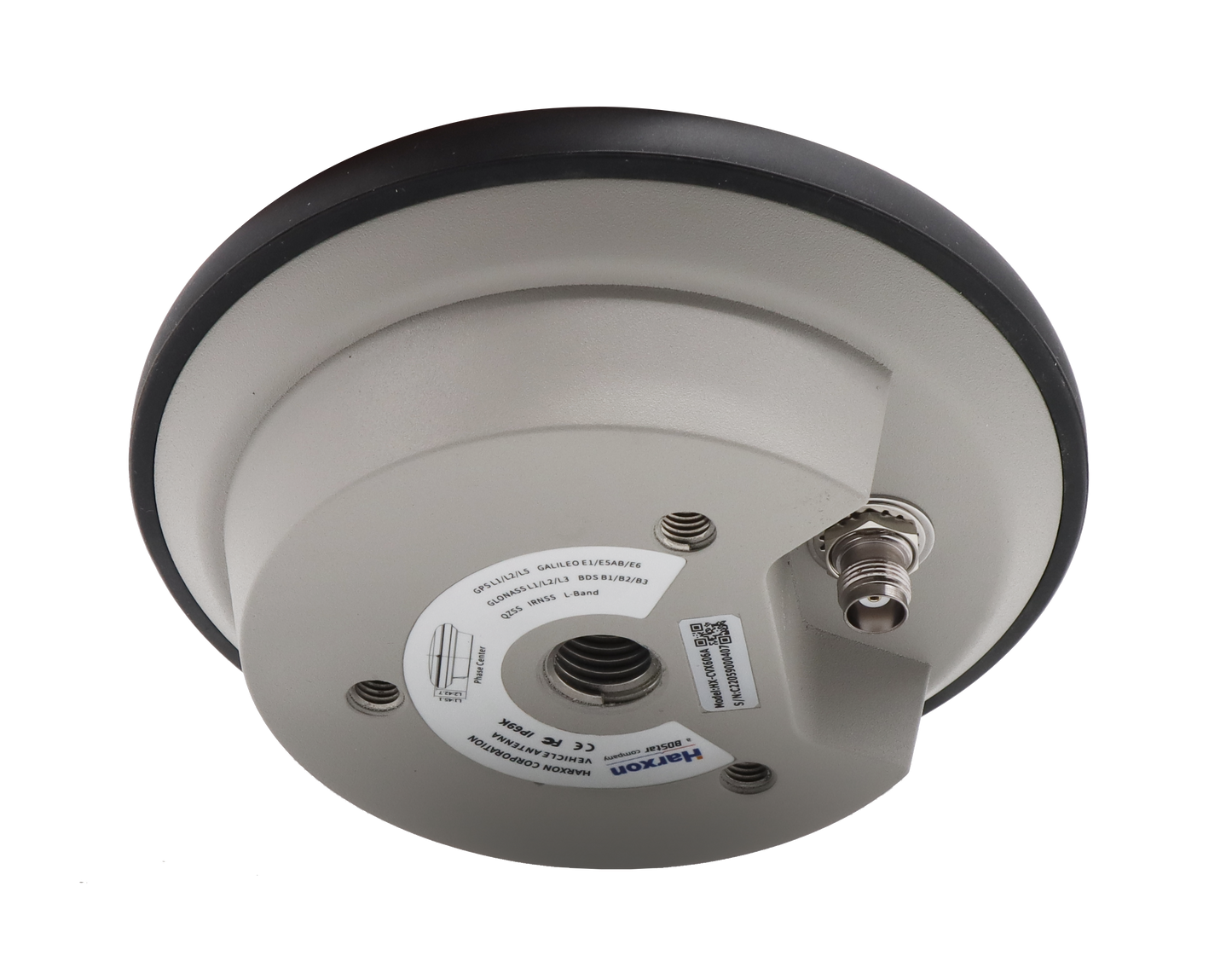

Die HX-CVX606A ist in einem unabhängigen aerodynamischen Gehäuse mit einer robusten Metallbasis untergebracht. Das IP69K-zertifizierte Gehäuse schützt die Antenne vor Staub, Regen und Sonnenlicht und kann hohen Erschütterungen und Vibrationen standhalten. Der standardmäßige TNC-K-Anschluss mit einer Anti-Kollisionskappe gewährleistet optimale Zuverlässigkeit in schwierigen Umgebungen.

Die Harxon HX-CVX606A GNSS-Antenne bietet millimetergenaue Genauigkeit mit starker Störfestigkeit und einem stabilen Phasenzentrum, was sie ideal für Vermessungen in anspruchsvollen Umgebungen und Bauanwendungen, einschließlich autonomer Fahrzeuge und automatisierter Operationen, macht.

Konsistente Leistung über alle Frequenzbänder

Die HX-CVX606A bietet zuverlässiges und konsistentes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS und L-Band-Korrekturdienste. Sie weist eine stabile Phasenzentrumvariation mit fortschrittlicher Multipunkt-Einspeisungstechnologie auf, bietet hervorragendes Tracking von Satelliten bei niedriger Elevation, symmetrische Strahlungsmuster, hohe Verstärkung bei extrem niedrigem Signalverlust und herausragende Weitwinkel-Kreispolarisation (WACP), was eine exzellente Positionierungsgenauigkeit sicherstellt.

Tracking in komplexen Umgebungen

Dank der hohen Verstärkung und breiten Strahlbreite bietet die Antenne außergewöhnliches Tracking von Satellitensignalen bei niedriger Elevation, sodass sie auch in schwierigen Umgebungen mit Hindernissen zuverlässige und konsistente Signale empfangen kann.

Starke Störfestigkeit

Der fortschrittliche Low Noise Amplifier (LNA) bietet verbesserte Signalfilterung und Unterdrückung von Störungen außerhalb des Frequenzbands, wodurch elektromagnetische Interferenzen minimiert werden. Dies gewährleistet eine starke Störfestigkeit und konsistente GNSS-Signale in Umgebungen mit erheblicher elektromagnetischer Störung, wie z. B. in städtischen Gebieten oder bei Kommunikationsbasisstationen.

Parameter	Details
Empfangene Signale	GPS (L1/L2/L5)
	GLONASS (L1/L2/L3)
	GALILEO (E1/E5a/E5b/E6)
	BDS (B1/B2/B3)
	QZSS (L1/L2/L5/L6)
	IRNSS (L5)
	SBAS (L1/L5)
	L-Band
Nennimpedanz	50Ω
Polarisation	RHCP
Axialverhältnis	≤3dB
Azimut-Abdeckung	360°
Ausgangs-VSWR	≤2.0
Spitzenverstärkung (Oberes Band)	1525-1615 MHz: 5.5 dBi
Spitzenverstärkung (Unteres Band)	1165-1300 MHz: 5.5 dBi
LNA Verstärkung	40±2dB
Rauschzahl	≤2dB
Ausgangs-VSWR	≤2.0
Durchlasswelligkeit	±2dB
Betriebsspannung	+3.3 bis +18VDC
Betriebsstrom	≤45mA
Differenzielle Laufzeitverzögerung	≤5ns

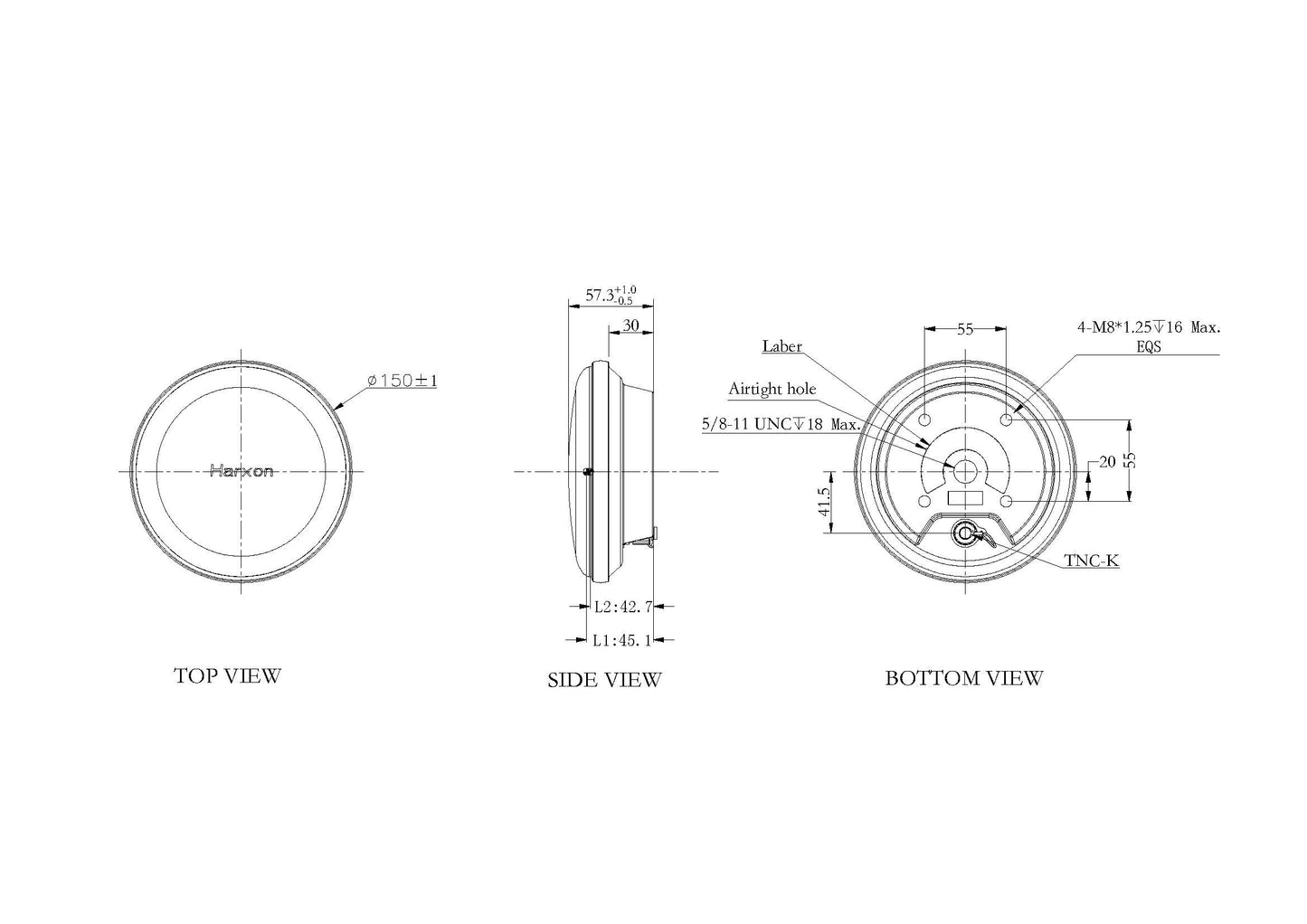

Abmessungen	Ø150 x 57.3mm
Gewicht	≤800g
Anschluss	TNC-K
Befestigung	Grobgewinde 5/8"-11, Gewindelochtiefe 14-18mm
	4 x M8 Schrauben
Betriebstemperatur	-50°C bis +85°C
Lagertemperatur	-55°C bis +85°C
Luftfeuchtigkeit	95% nicht kondensierend
Schutzart	IP67, IP69K
Salznebel	96h
Vibration	9.8gRMS, 24-2000Hz
Stoß	3 vertikale Achsen, 75Gs, 6ms
EMC (RF Eingangsstatik)	Angeschlossen: 8KV, Luft: 15KV, 10 Mal
Zertifizierung	CE, FCC, ROHS
