Harxon

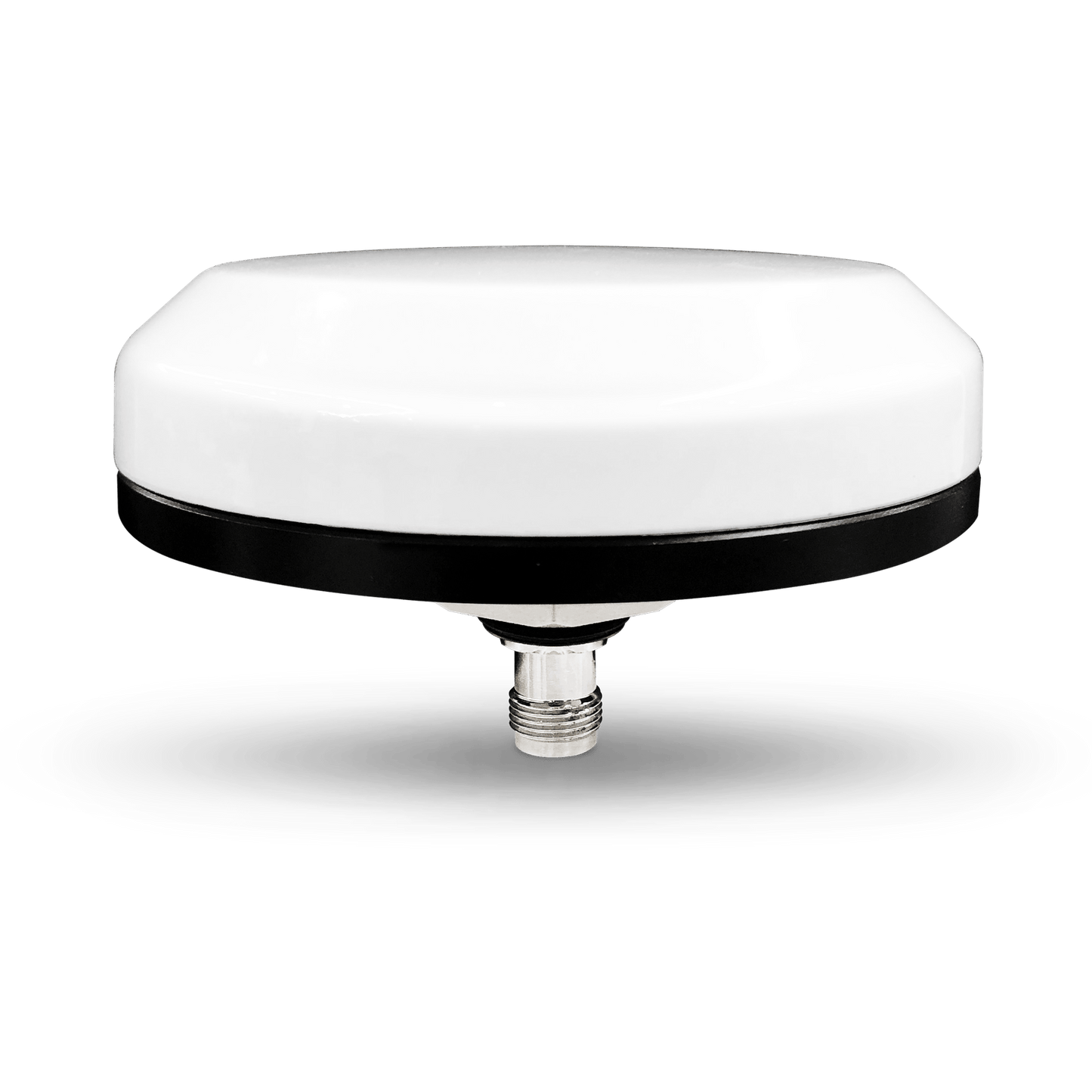

Ruggedized GNSS Antenne HX-CVX603A

Ruggedized GNSS Antenne HX-CVX603A

Art.-Nr.: 80.2301

Die Harxon HX-CVX603A ist eine Hochleistungs-GNSS-Antenne, die speziell für Anwendungen entwickelt wurde, die höchste Genauigkeit erfordern. Sie zeichnet sich durch ein robustes Gehäuse, hohe Zuverlässigkeit und einfache Integration aus. Die Antenne bietet umfassende Unterstützung für eine zuverlässige und konsistente Satellitensignalverfolgung, einschließlich GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS sowie des L-Band-Korrekturdienstes.
€432,25

exkl. MwSt | €514,38 inkl. MwSt.

Mengenrabatte auf Anfrage verfügbar.

Sofort lieferbar

Angebot anfragen Vollständige Details anzeigen

Wichtige Funktionen

  • Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS und L-Band-Korrekturdienste
  • Zuverlässiges Phasenzentrum, Tracking von Signalen bei niedriger Elevation, starke Störfestigkeit
  • Flaches, robustes IP67-Gehäuse, ideal für raue Umgebungen
  • Gewicht 250g, geringer Stromverbrauch, geeignet für die Montage an autonomen Fahrzeugen

Die Harxon HX-CVX603A Hochleistungs-GNSS-Antenne ist mit einem robusten Gehäuse, hoher Zuverlässigkeit und einfacher Integration ausgestattet, um Anwendungen zu unterstützen, bei denen höchste Präzision erforderlich ist. Sie bietet vollständige Unterstützung für zuverlässiges und konsistentes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS und L-Band-Korrekturdienste. Die Antenne ist ideal für unbemannte Fahrzeuge, autonomes Fahren, mobile Kartierungssysteme und mobile Laserscanning-Systeme, bei denen Präzision von entscheidender Bedeutung ist.

Zuverlässiges Phasenzentrum

Die hochpräzise HX-CVX603A-Antenne bietet hohe Verstärkung, breite Strahlbreite und herausragende Weitwinkel-Kreispolarisation (WACP). Sie gewährleistet ein stabiles Phasenzentrum mit Multipunkt-Einspeisungstechnologie, was minimale Phasenzentrumvariation (PCV) und präzise Positionierungsgenauigkeit sicherstellt.

Tracking in komplexen Umgebungen

Dank hoher Verstärkung und breiter Strahlbreite bietet die Antenne außergewöhnliches Tracking von Signalen bei niedriger Elevation und gewährleistet konsistente Signalempfangsleistung, auch in rauen Umgebungen mit Hindernissen.

Starke Störfestigkeit

Der fortschrittliche Low Noise Amplifier (LNA) verbessert die Signalfilterung und die Unterdrückung von Störungen außerhalb des Frequenzbands, was elektromagnetische Interferenzen minimiert. Dies sorgt für zuverlässige GNSS-Signale und reduziert das Risiko von Signalverlusten in Umgebungen mit erheblicher elektromagnetischer Störung, wie städtische Gebiete oder Kommunikationsbasisstationen.

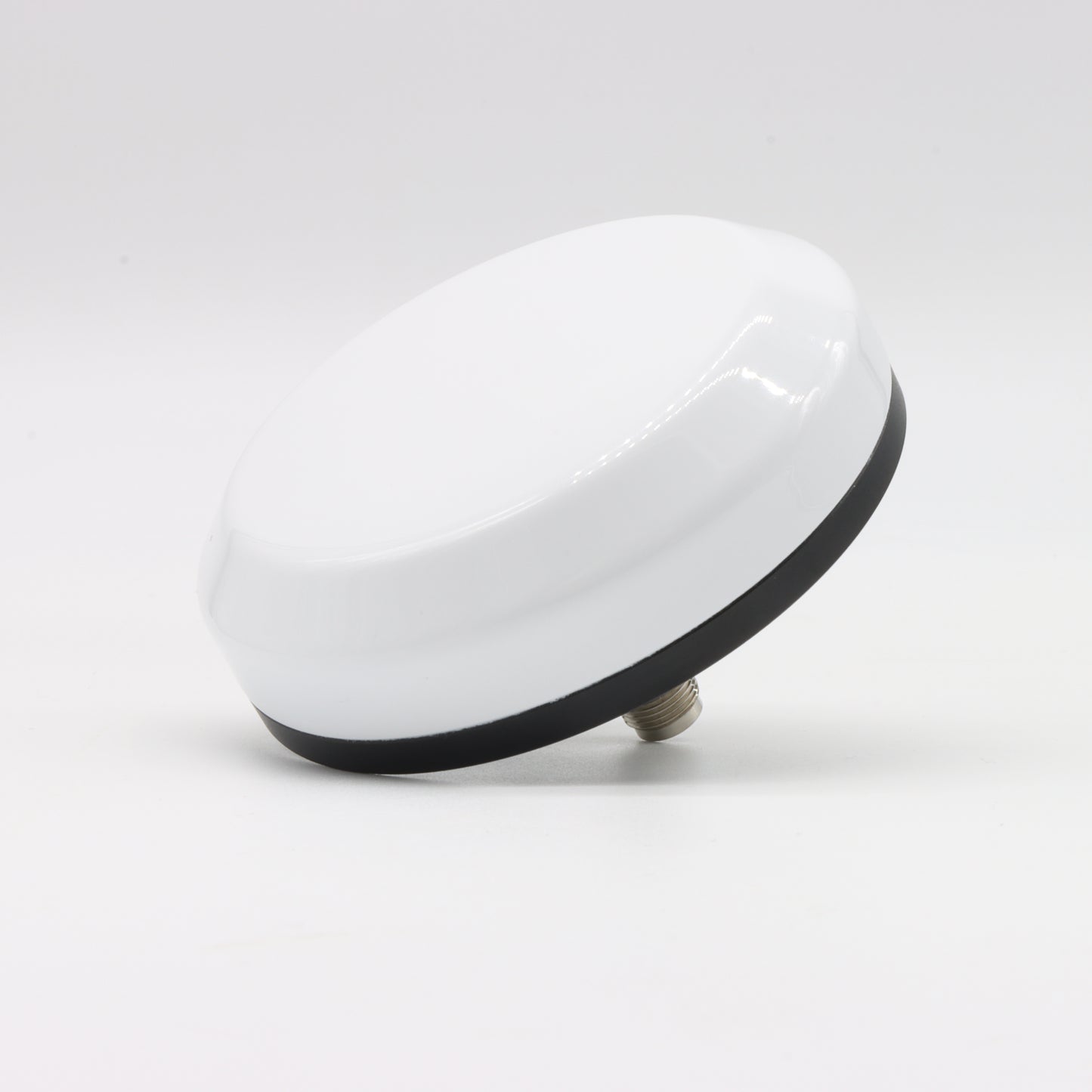

Robustes Gehäuse für raue Umgebungen

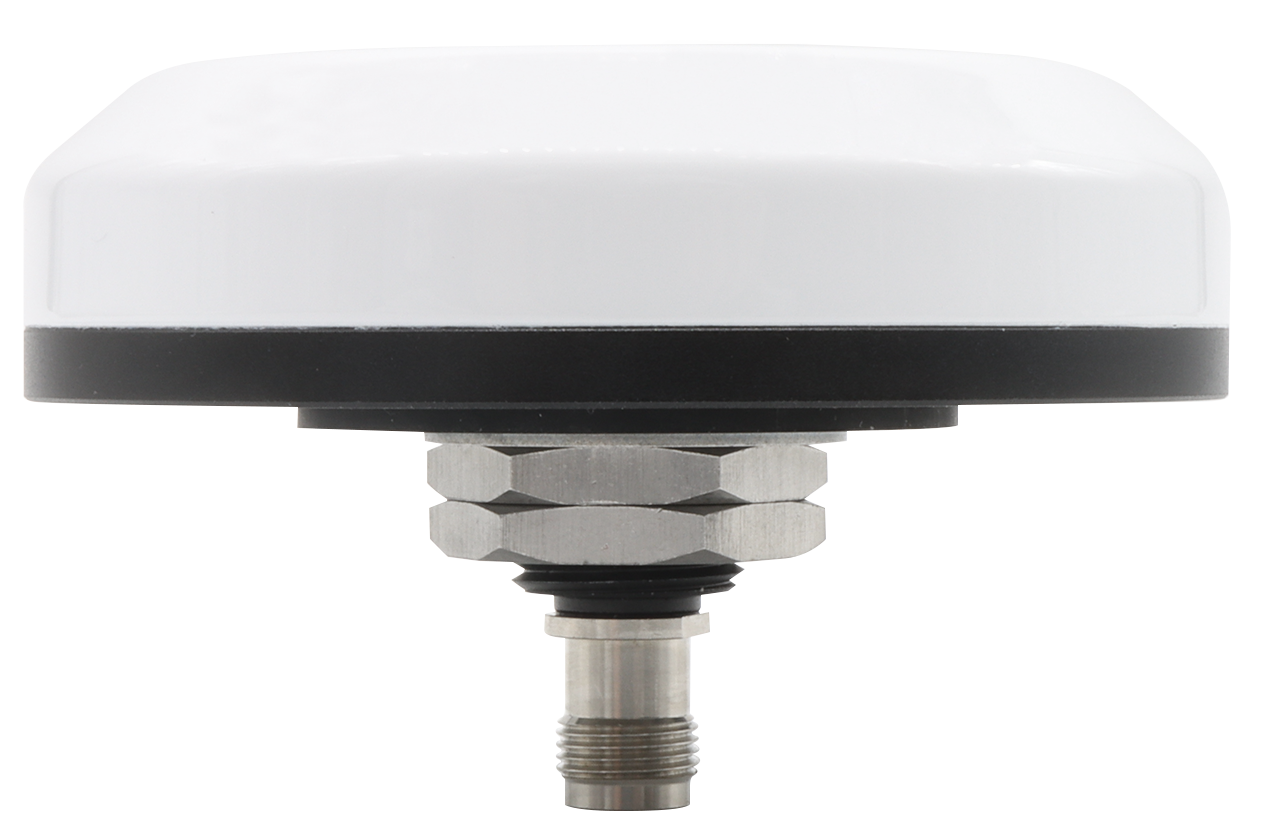

Das kompakte Design der Antenne (90,6x26mm) ist in einem robusten, IP67-zertifizierten Gehäuse untergebracht, das Schutz vor Staub, Regen und Sonneneinstrahlung bietet. Sie ist zudem eine Antenne mit niedrigem Stromverbrauch, ideal für lange Einsätze im Feld und Anwendungen in autonomen Fahrzeugen.

Parameter Details
Empfangene Signale GPS (L1/L2/L5)
GLONASS (L1/L2/L3)
GALILEO (E1/E5a/E5b/E6)
BDS (B1/B2/B3)
QZSS (L1/L2/L5/L6)
IRNSS (L5)
SBAS (L1/L5)
L-Band
Nennimpedanz 50Ω
Polarisation RHCP
Axialverhältnis ≤3dB
Azimut-Abdeckung 360° (Omnidirektional)
Ausgangs-VSWR ≤2.0
Spitzenverstärkung (Oberes Band) 1525-1615 MHz: 5.5 dBi
Spitzenverstärkung (Unteres Band) 1164-1300 MHz: 5.5 dBi
LNA Verstärkung 40±2dB
Rauschzahl ≤2dB
Ausgangs-VSWR ≤2.0
Durchlasswelligkeit ±2dB
Betriebsspannung +3.3 bis +12VDC
Betriebsstrom ≤45mA
Differenzielle Laufzeitverzögerung ≤5ns

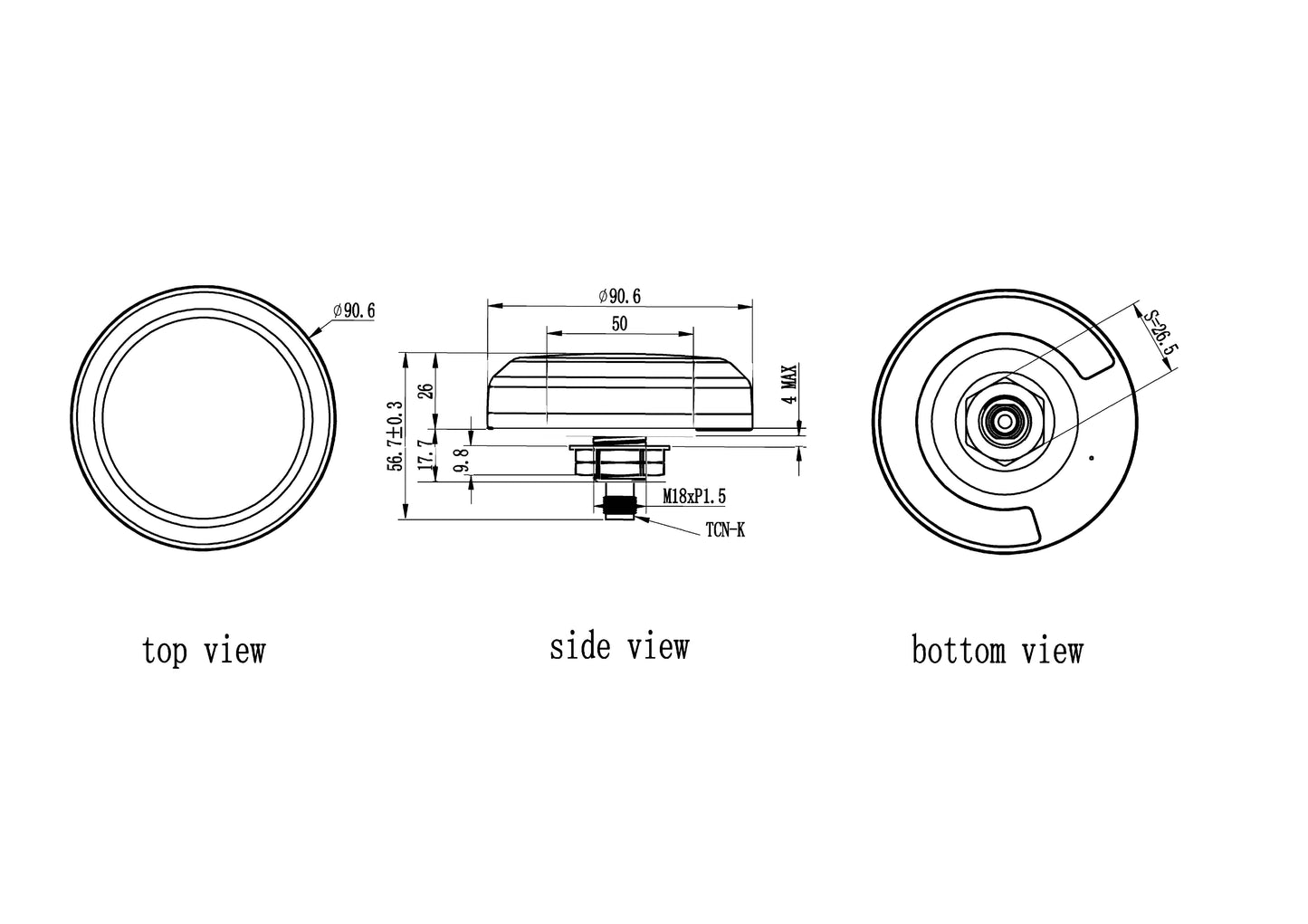

Abmessungen Ø90.6 x 26mm
Gewicht 250g

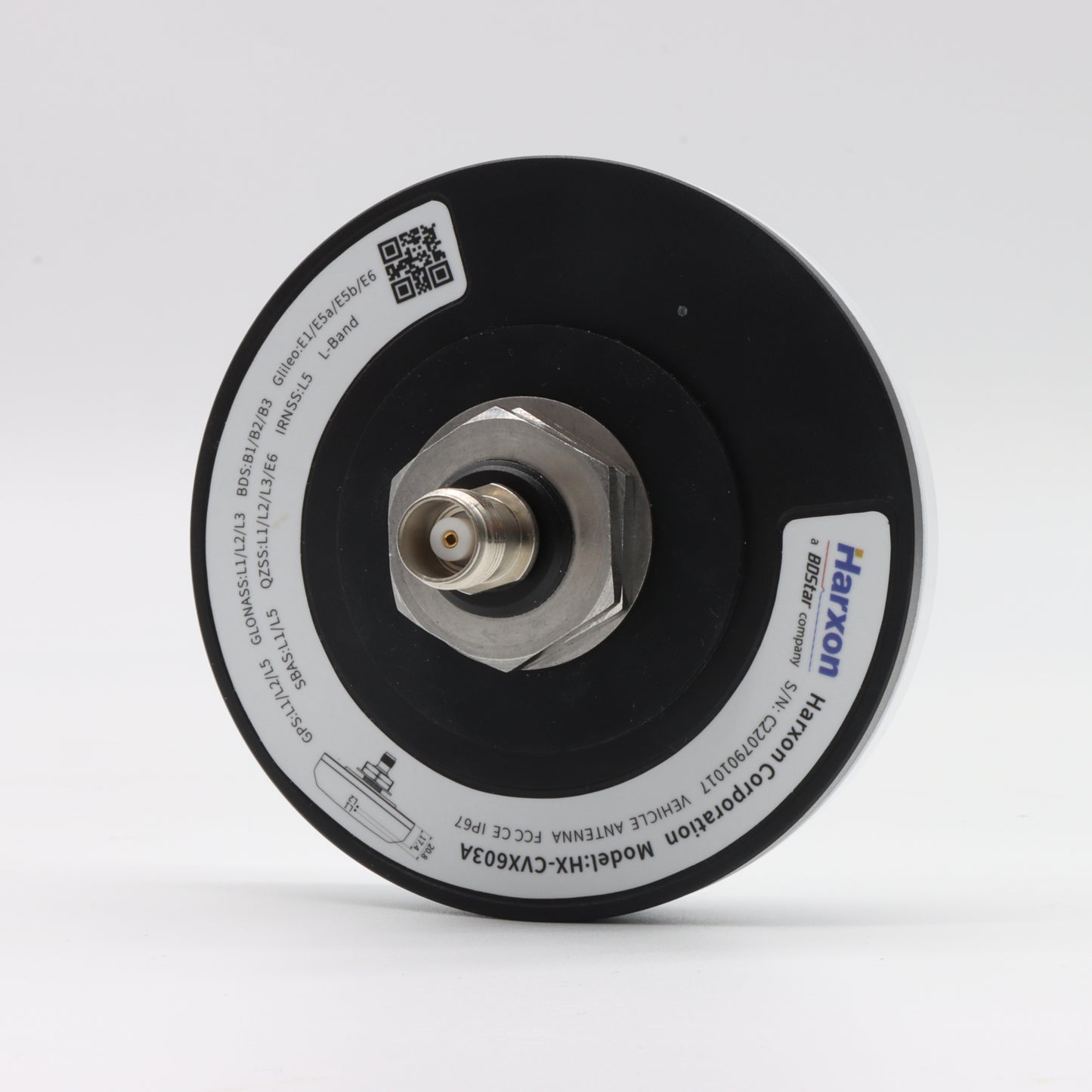

Anschluss TNC-Buchse
Befestigung Standardmontage für autonome Fahrzeuge
Betriebstemperatur -40°C bis +85°C
Lagertemperatur -55°C bis +85°C
Luftfeuchtigkeit 95% nicht kondensierend
Schutzart IP67

Download Datenblatt
