Harxon

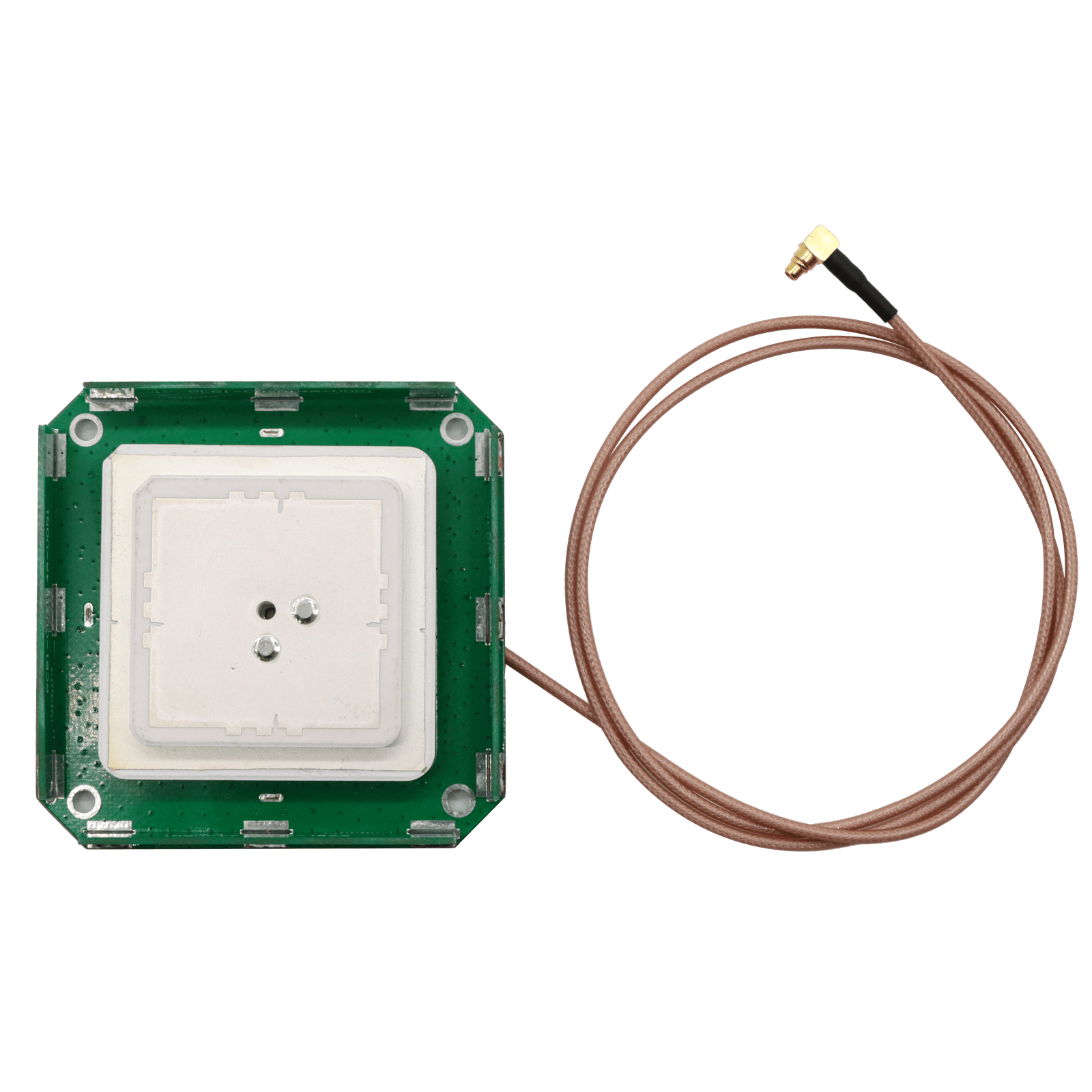

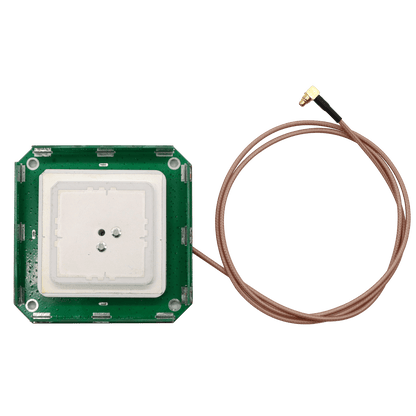

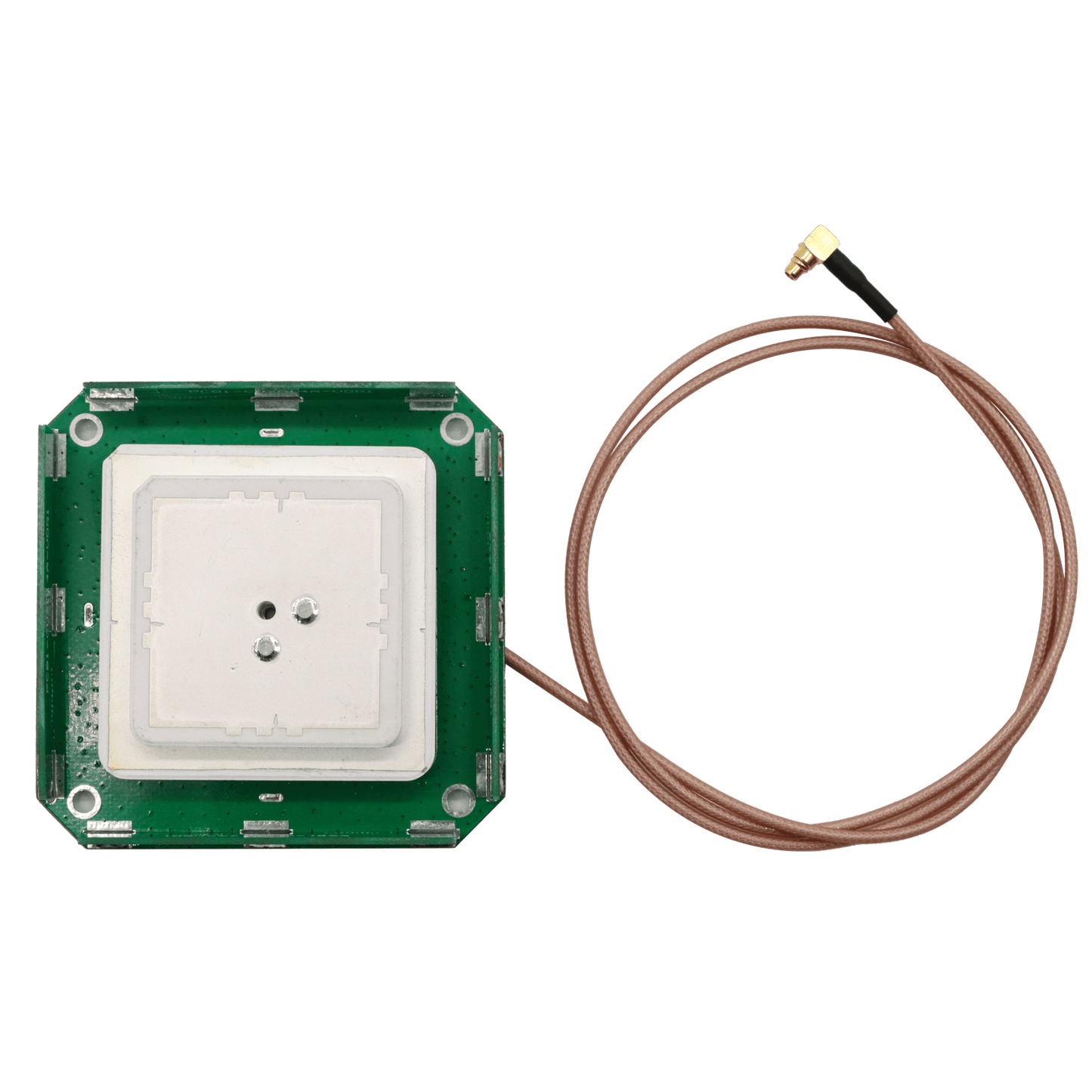

OEM GNSS Antenne HX-CUX014A (Full Band)
OEM GNSS Antenne HX-CUX014A (Full Band)
Art.-Nr.:: Art.-Nr.: 80.2706
Die embedded Vollfrequenz-GNSS-Antenne HX-CUX014A ist eine hochverstärkende, flache und kompakte aktive GNSS-Antenne, die zuverlässige und konsistente Positionierungsdienste für hochdynamische Anwendungen wie UAVs, kleine Roboter und autonome Fahrzeuge bietet. Sie zeichnet sich durch eine neue Bauweise, geringe Größe, hohe Empfindlichkeit und niedrigen Stromverbrauch aus.
€182,00
exkl. MwSt | €216,58 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
- Download - Bereich
Beschreibung
Die eingebaute Vollfrequenz-GNSS-Antenne HX-CUX014A ist eine Hochverstärkungs-, Niedrigprofil- und kompakte aktive GNSS-Antenne, die zuverlässige und konsistente Positionierungsdienste für hochdynamische Anwendungen wie UAVs, kleine Roboter und autonome Fahrzeuge bietet. Sie verfügt über eine neue Struktur, eine kompakte Bauweise, hohe Empfindlichkeit und einen niedrigen Energieverbrauch.
Konsistente Leistung über alle Frequenzbänder
Die HX-CUX014A bietet vollständige Unterstützung für hervorragendes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo und BeiDou. Sie gewährleistet eine stabile Phasenzentrumvariation mit fortschrittlicher Multipunkt-Einspeisungstechnologie, außergewöhnliches Tracking von Satelliten mit niedriger Elevation bei symmetrischen Strahlungsmustern, eine hohe Verstärkung von 4 dBi bei extrem niedrigem Signalverlust und herausragende Weitwinkel-Kreispolarisation (WACP), was eine exzellente Positionierungsgenauigkeit sicherstellt.
Wichtige Funktionen
- Niedriger Energieverbrauch
- Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou
- Hohe Störfestigkeit
Kompakte Größe, geringes Gewicht, niedriger Energieverbrauch
Die HX-CUX014A hat kompakte Abmessungen von 64 mm x 64 mm x 13,4 mm und wiegt nur 90 g. Das neue Strukturdesign vereinfacht die Integration und minimiert die Gesamtabmessungen des Geräts, wodurch die Positionierungsleistung für Systemintegratoren optimiert wird.
Datentabelle
| Parameter | Details |
| Empfangene Signale | GPS (L1/L2/L5) |
| GLONASS (L1/L2/L3/L-Band) | |
| GALILEO (E1/E5a/E5b/E6) | |
| BDS (B1/B2/B3) | |
| QZSS (L1/L2/L5/L6) | |
| SBAS (L1/L5) | |
| IRNSS (L5) | |
| L-Band | |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Axialverhältnis | ≤3dB |
| Azimut-Abdeckung | 360° |
| Spitzenverstärkung | 4dBi (@ Zenith, 1166-1278 MHz) |
| 4dBi (@ Zenith, 1520-1610 MHz) | |
| 3dBi (@ Zenith, L-Band) | |
| LNA Verstärkung | 33±2dB |
| Rauschzahl | ≤2.0dB |
| Ausgangs-VSWR | ≤2.0 |
| Betriebsspannung | +3V bis +12V DC |
| Betriebsstrom | ≤50mA |
| Group Delay Ripple | ≤5ns |

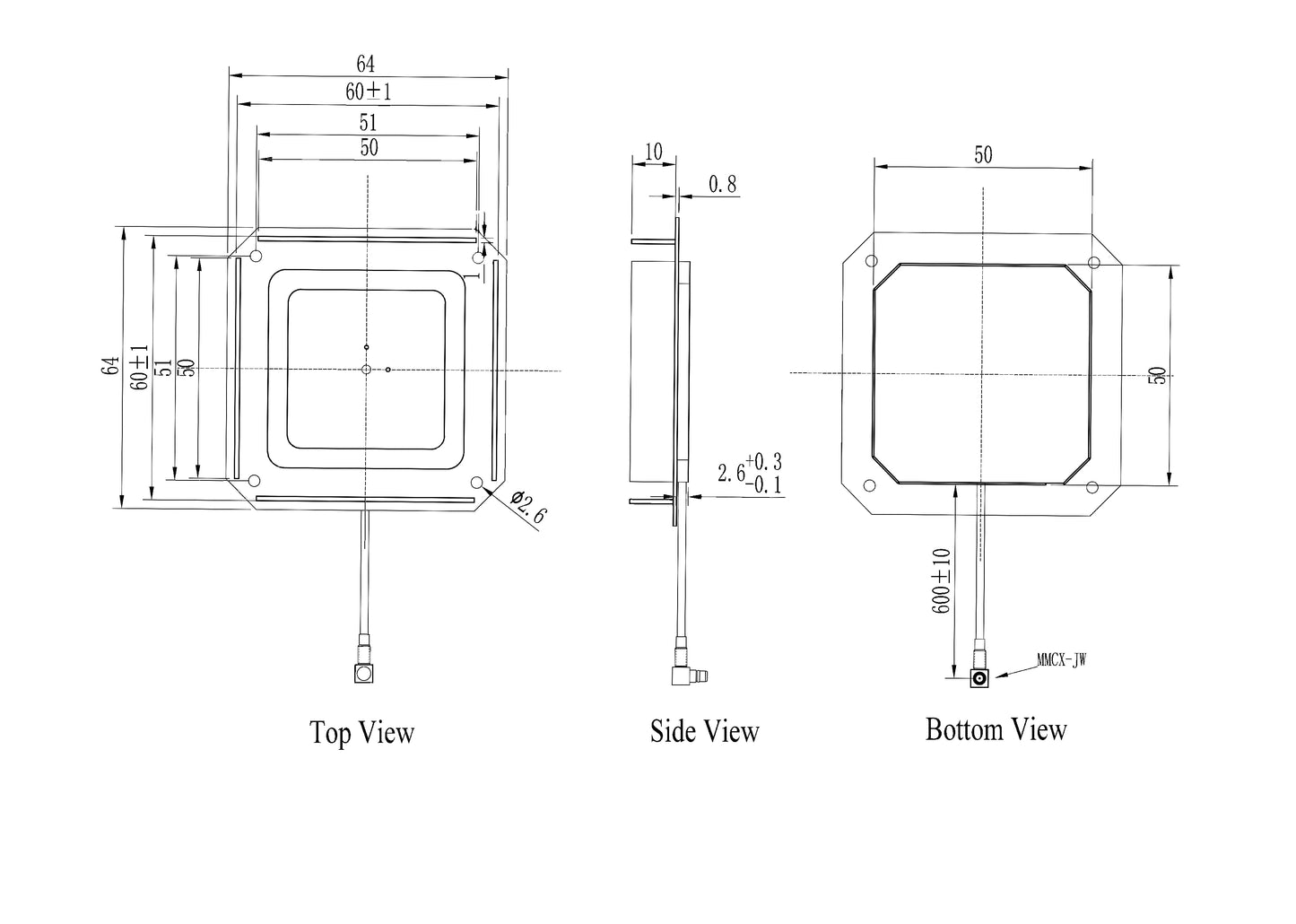

| Abmessungen | 64mm x 64mm x 13.4mm |
| Anschluss | MMCX-JW |
| Gewicht | ≤90g |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -55°C bis +85°C |
| Luftfeuchtigkeit | 95% nicht kondensierend |
