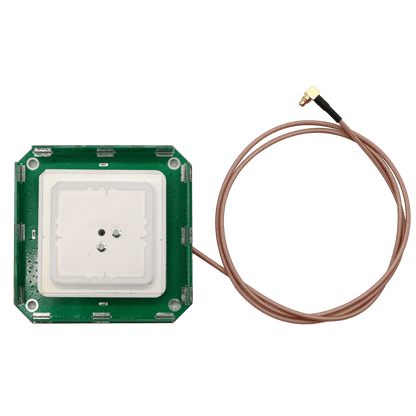

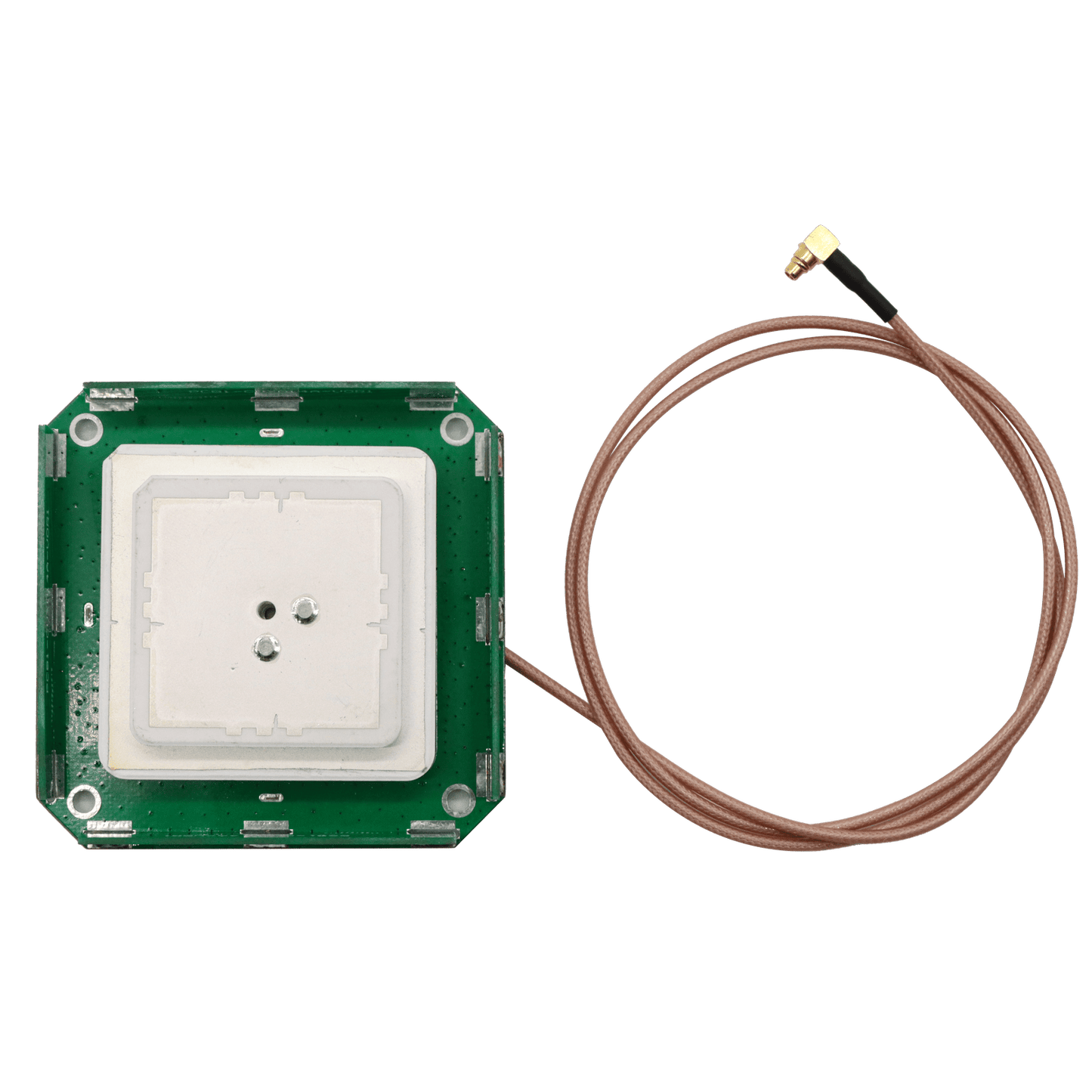

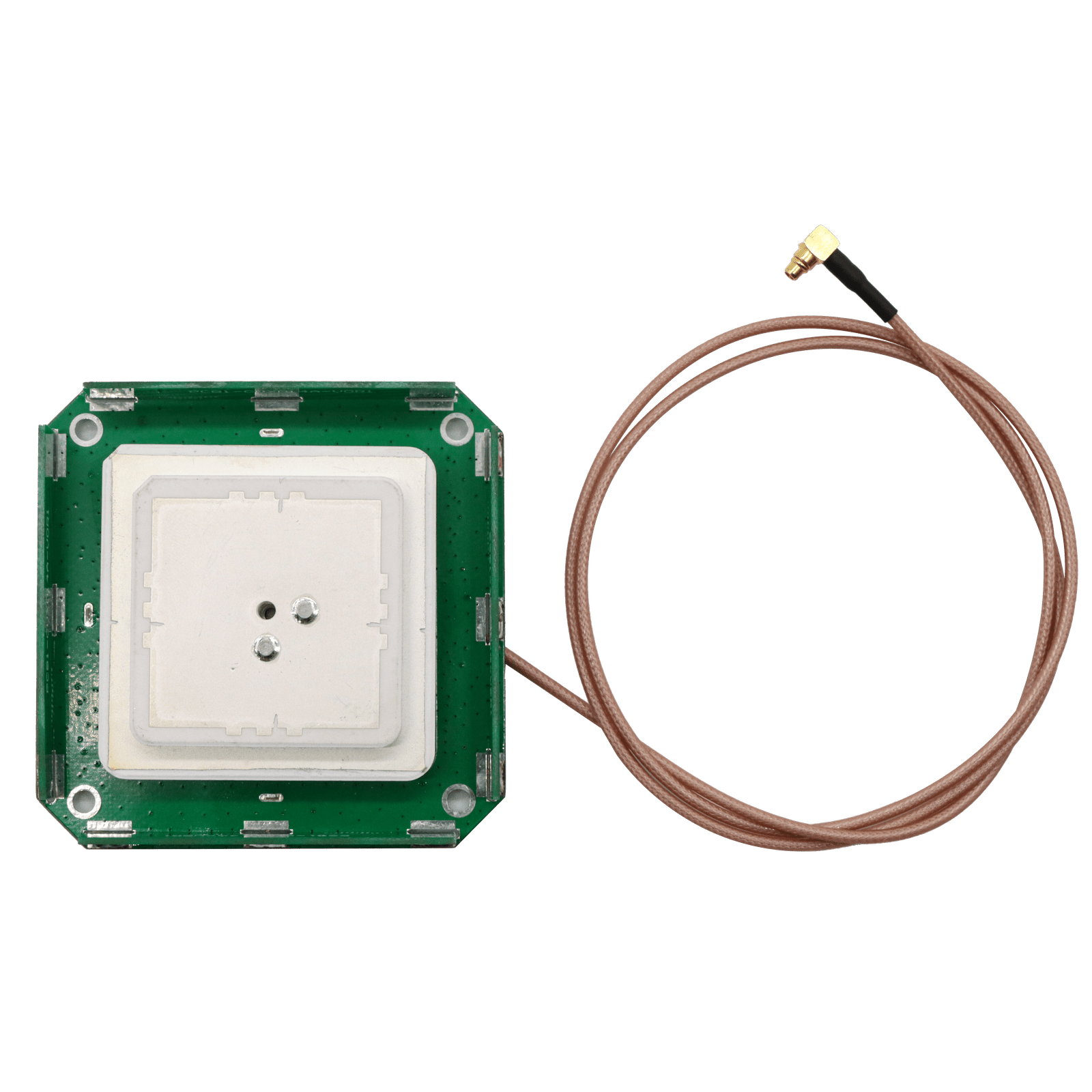

OEM GNSS Antenne HX-CUX014A (L1+L2)
OEM GNSS Antenne HX-CUX014A (L1+L2)
Art.-Nr.:: Art.-Nr.: 80.2707
exkl. MwSt | €173,26 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
- Download - Bereich
Die emdedded GNSS-Antenne HX-CUX014A (L1+L2) ist eine niedrige und kompakte, aktive GNSS-Antenne mit hoher Verstärkung, die zuverlässige und konsistente Positionierungsdienste für hochdynamische Anwendungen wie UAVs, kleine Roboter und autonome Fahrzeuge bietet. Sie zeichnet sich durch eine neue Struktur, kleine Größe, hohe Empfindlichkeit und geringen Energieverbrauch aus.
Konsistente Leistung über vier Frequenzbänder
Die HX-CUX014A (L1+L2) unterstützt GPS-, GLONASS-, Galileo- und BeiDou-Signale. Sie bietet eine stabile Phasenzentrumvariation mit fortschrittlicher Multipunkt-Einspeisungstechnologie, exzellentes Tracking von Satelliten bei niedriger Elevation sowie eine hohe Verstärkung von 4 dBi bei extrem niedrigem Signalverlust. Ihre Weitwinkel-Kreispolarisation (WACP) sorgt für eine hervorragende Positionierungsgenauigkeit.
Wichtige Funktionen
- Niedriger Energieverbrauch
- Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou
- Hohe Störfestigkeit
Hohe Störfestigkeit
Die HX-CUX014A (L1+L2) ist mit einem robusten, vorgefilterten LNA ausgestattet, um Störungen durch Signale außerhalb des Frequenzbands zu minimieren und elektromagnetische Interferenzen zu reduzieren. Dadurch werden zuverlässige GNSS-Signale gewährleistet, selbst in stark frequentierten Umgebungen wie Landwirtschaft, Forstwirtschaft, UAV-Patrouillen und GIS.
Kleine Größe, leichtes Gewicht, geringer Energieverbrauch
Mit kompakten Abmessungen (64 mm x 64 mm x 13,4 mm) und einem Gewicht von nur 90 g kombiniert die HX-CUX014A (L1+L2) eine einfache Integration mit niedrigem Energieverbrauch. Sie reduziert die Gesamtgröße des Geräts und optimiert die Positionierungsleistung für Systemintegratoren.
| Parameter | Details |
| Empfangene Signale | GPS (L1/L2) |
| GLONASS (L1/L2/L3) | |
| GALILEO (E1/E5b) | |
| BDS (B1I/B1C/B2b) | |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Axialverhältnis | ≤3dB |
| Azimut-Abdeckung | 360° |
| Spitzenverstärkung | 1166-1278 MHz: 4dBi (@Zenith) |
| 1520-1610 MHz: 4dBi (@Zenith) | |
| L-Band: 3dBi (@Zenith) | |
| LNA Verstärkung | 33±2dB |
| Ausgangs-VSWR | ≤2.0 |
| Betriebsspannung | +3V bis +12VDC |
| Rauschzahl | ≤2dB |
| Betriebsstrom | ≤50mA |
| Group Delay Ripple | ≤5ns |
| Abmessungen | 64mm x 64mm x 13.4mm |
| Anschluss | MMCX-JW |
| Gewicht | ≤90g |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -55°C bis +85°C |
| Luftfeuchtigkeit | 95% nicht kondensierend |
