OEM GNSS Antenne HX-CUX003A
OEM GNSS Antenne HX-CUX003A
Art.-Nr.:: Art.-Nr.: 80.2705
exkl. MwSt | €303,21 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
- Download - Bereich

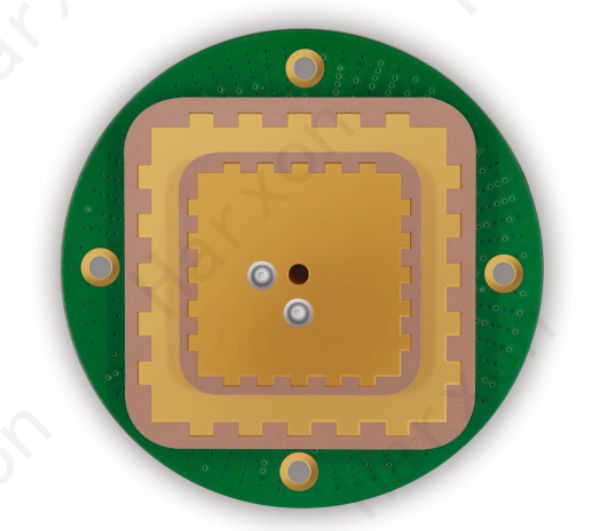

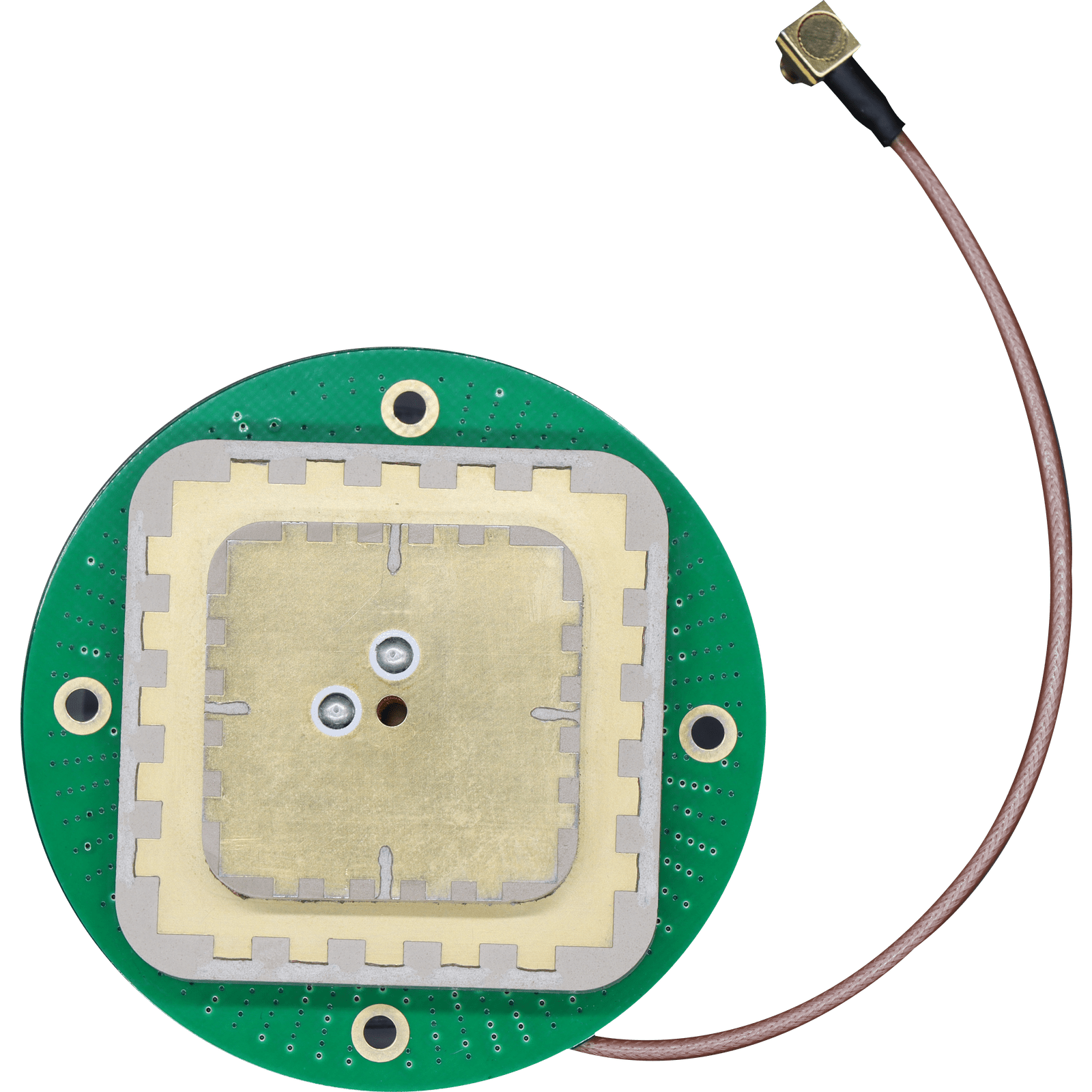

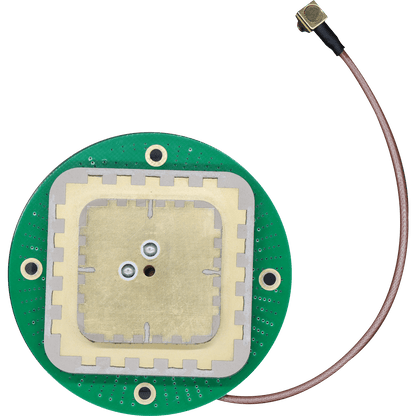

Embedded Vollfrequenz-GNSS-Antenne mit L-Band
Die emdedded Vollfrequenz-GNSS-Antenne HX-CUX003A ist eine kompakte, aktive UAV-Antenne, mit hoher Verstärkung. Sie bietet zuverlässige und konsistente Positionierungsdienste für hochdynamische Anwendungen wie UAVs und Präzisionslandwirtschaft. Ihre kleine Bauform, das feine Design, die hohe Empfindlichkeit und der geringe Energieverbrauch machen sie ideal für UAV-Anwendungen in der Überwachung, Infrastrukturinspektion, öffentlichen Sicherheit, Fernerkundung und Präzisionslandwirtschaft.
Konsistente Leistung über alle Frequenzbänder
Die Harxon HX-CUX003A bietet umfassende Unterstützung für herausragendes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS und L-Band-Korrekturdienste. Sie verfügt über fortschrittliche Multipunkt-Einspeisungstechnologie, eine stabile Phasenzentrumvariation, Tracking von Satelliten bei niedriger Elevation, hohe Verstärkung, extrem niedrigen Signalverlust und eine herausragende Weitwinkel-Kreispolarisation (WACP) für exzellente Positionierungsgenauigkeit.
Kleine Größe, geringes Gewicht und niedriger Energieverbrauch
Die HX-CUX003A-Antenne ist speziell für UAV-Anwendungen konzipiert und zeichnet sich durch ein kompaktes und leichtes Design (Abmessungen: Ø60x16,7 mm, Gewicht: 60 g) aus. Ihr eingebettetes Design verringert das Gesamtgewicht des UAVs und verbessert die Zuverlässigkeit gegen Erschütterungen und Montagebelastungen. Eine kundenspezifische Anpassung von Kabeln und Steckverbindern ist ebenfalls möglich.
Hohe Störfestigkeit
Der robuste, vorgefilterte LNA minimiert Interferenzen durch Signale außerhalb des Frequenzbands und bietet eine starke Störfestigkeit für konsistente und zuverlässige GNSS-Signale. Dadurch ist die Antenne ideal für stark frequentierte Umgebungen wie Landwirtschaft, Forstwirtschaft, UAV-Patrouillen und GIS-Anwendungen, bei denen Signalstörungen und -blockaden häufig auftreten.
Wichtige Funktionen
- Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS und L-Band-Korrekturdienste
- Zentimetergenaue Phasenzentrum-Reproduzierbarkeit
- Verbesserte Signalfilterung und exzellente Mehrwegeunterdrückung
- Niedrigprofil-Design und leichtes Gewicht
| Parameter | Details |
| Empfangene Signale | GPS (L1/L2/L5) |
| GLONASS (L1/L2/L3) | |
| GALILEO (E1/E5a/E5b/E6) | |
| BDS (B1/B2/B3) | |
| QZSS (L1/L2/L5) | |
| IRNSS (L5) | |
| SBAS (L1/L5) | |
| L-Band | |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Axialverhältnis | ≤3dB |
| Azimut-Abdeckung | 360° (Omnidirektional) |
| LNA Verstärkung | 36±2dB |
| Ausgangs-VSWR | ≤2.0 |
| Spitzenverstärkung | 2.5dBi |
| Durchlasswelligkeit | ±2dB |
| Betriebsspannung | +3.3 bis +12VDC |
| Betriebsstrom | ≤55mA |
| Differenzielle Laufzeitverzögerung | ≤5ns |

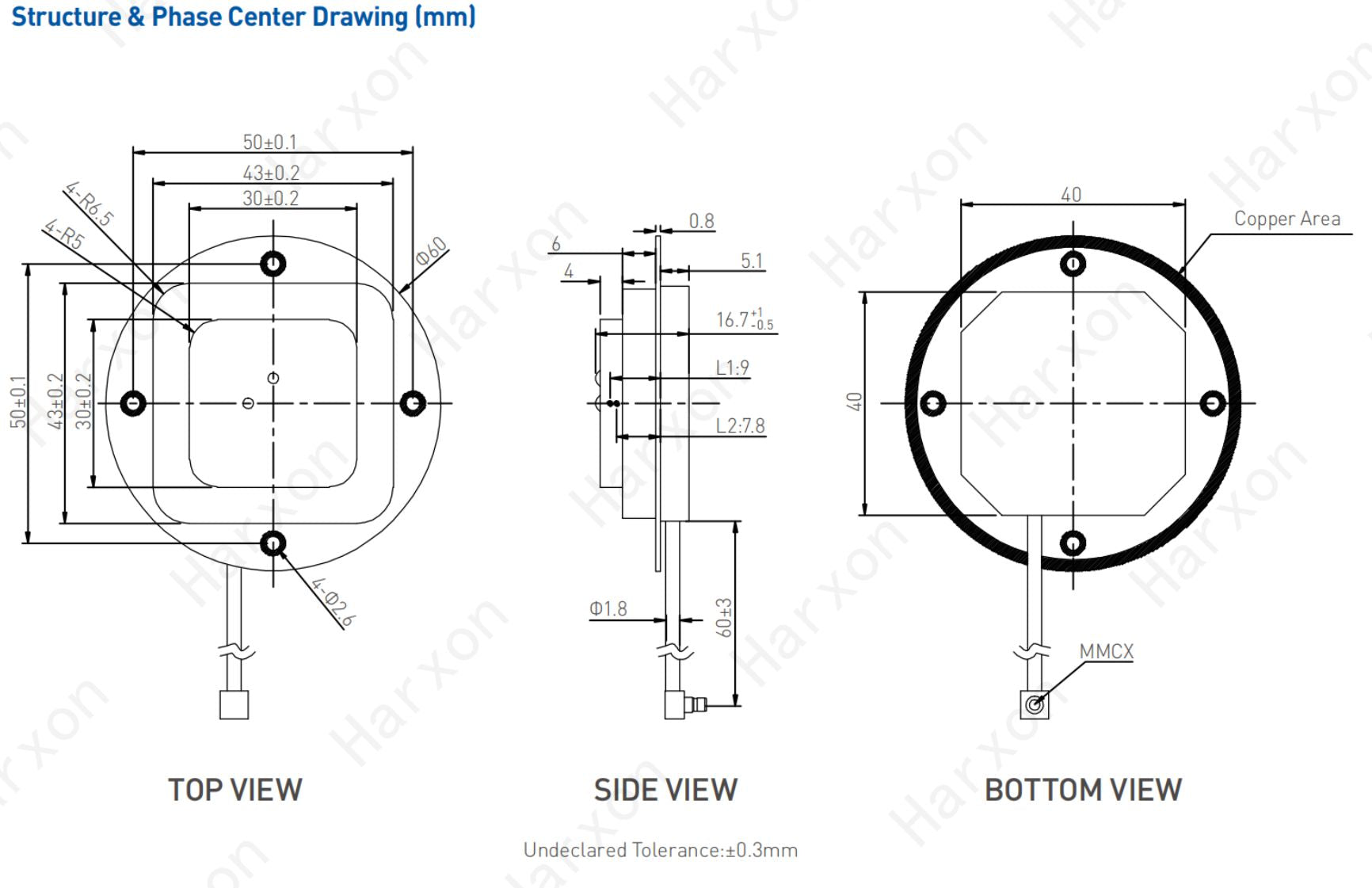

| Abmessungen | Ø60 x 16.7mm |
| Gewicht | ≤60g |
| Anschluss | MCX-C-JW1.5 |
| Befestigung | 4 x M2.5 Schrauben |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -55°C bis +85°C |
| Luftfeuchtigkeit | 95% nicht kondensierend |
