Harxon
OEM GNSS Antenne HX-CSX231A (L1+L5)
OEM GNSS Antenne HX-CSX231A (L1+L5)
Art.-Nr.:: Art.-Nr.: 80.2711
exkl. MwSt | €173,26 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
- Download - Bereich
GNSS-Antennenmodul für L1+L2 Band

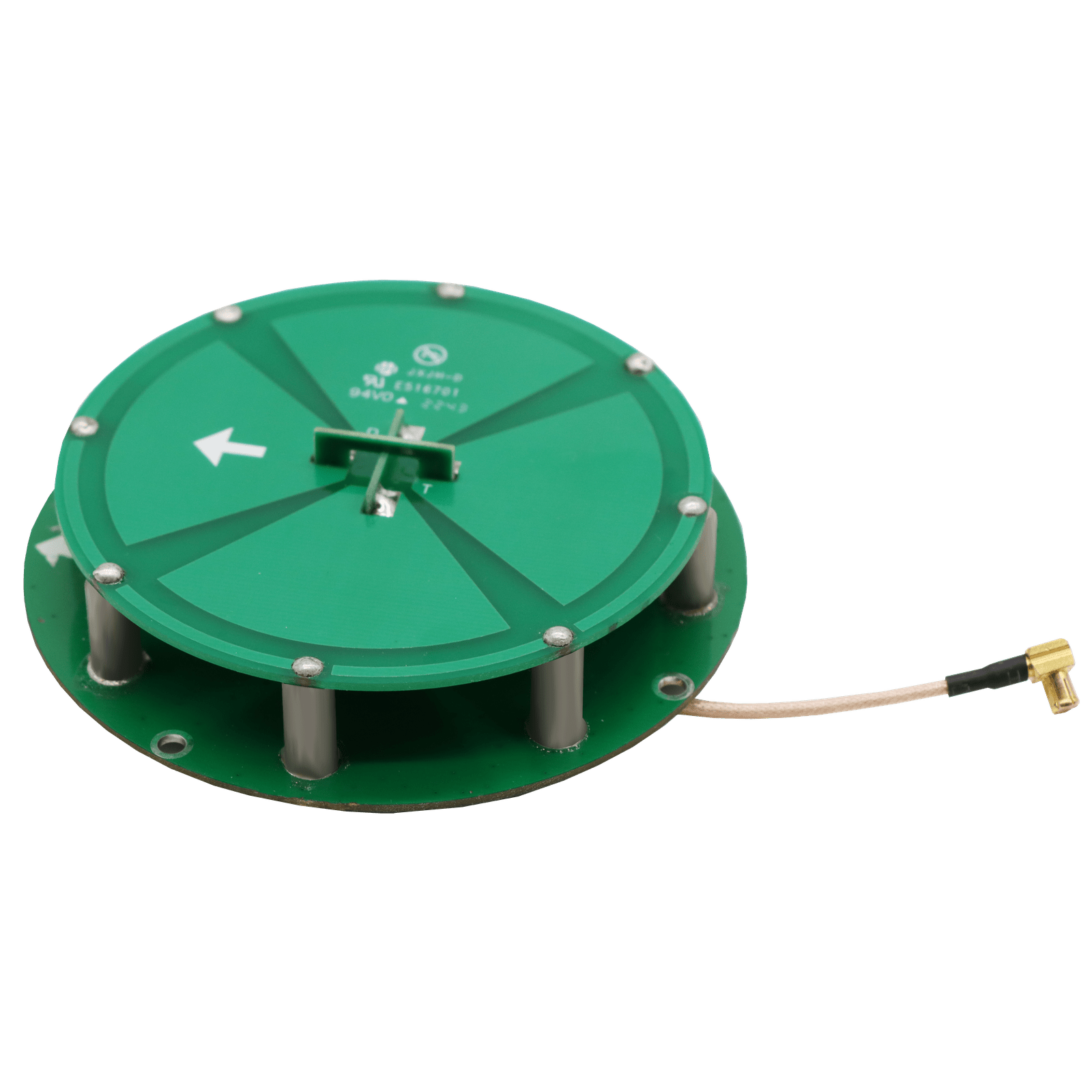

Die emdedded GNSS-Antenne HX-CSX231A (L1+L5) ist eine kompakte, aktive GNSS-Antenne mit hoher Verstärkung, die zuverlässige und konsistente Positionierungsdienste für hochdynamische Anwendungen wie kleine Roboter und autonome Fahrzeuge bietet. Diese kostengünstige Antenne zeichnet sich durch ihre kleine Größe, das leichte Design und die stabile Leistung aus.
Wichtige Funktionen
- Unterstützt GPS, GLONASS, Galileo und BeiDou
- Kleine Größe und leichtes Design mit robuster Struktur
- Verbesserte Signalfilterung und exzellente Mehrwegeunterdrückung
- Stabiles Phasenzentrum garantiert Positionierungsgenauigkeit im Millimeterbereich
Hochzuverlässige Antennenstruktur
Die HX-CSX231A (L1+L5) ist mit einem planaren Antennenelement und einer elektromagnetischen Bandlückenstruktur konzipiert und verwendet verlustarme Mikrowellenmaterialien, was die Antenne kleiner, leichter und leistungsfähiger macht. Dieses Design gewährleistet eine stabile Struktur und zuverlässige elektrische Leistung.
Stabiles Phasenzentrum für robuste Positionierungsleistung
Die HX-CSX231A (L1+L5) bietet umfassende Unterstützung für exzellentes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo und BeiDou. Ihre fortschrittliche Multipunkt-Einspeisungstechnologie und die stabile Phasenzentrumvariation sorgen für hervorragende Positionierungsgenauigkeit.
Tracking in komplexen Umgebungen
Die Antenne liefert eine hohe Verstärkung von 4,5 dBi bei extrem niedrigem Signalverlust und breiter Strahlbreite, was zuverlässiges Satellitensignal-Tracking auch in komplexen Umgebungen mit Hindernissen wie Baumkronen und Gebäuden gewährleistet.
Hohe Störfestigkeit
Der fortschrittliche LNA verbessert die Signalfilterung und die Unterdrückung von Störungen außerhalb des Frequenzbands, wodurch elektromagnetische Interferenzen reduziert werden. Ihre starke Mehrwegeunterdrückung sorgt für zuverlässige GNSS-Signale selbst in Umgebungen mit starker elektromagnetischer Störung, wie in Stromnetzen und Kommunikationsbasisstationen.
| Parameter | Details |
| Empfangene Signale | GPS (L1/L5) |
| BDS (B1I/B2a/B1C) | |
| GLONASS (L1/L5) | |
| GALILEO (E1/E5a) | |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Axialverhältnis | ≤3dB |
| Azimut-Abdeckung | 360° |
| Ausgangs-VSWR | ≤2.0 |
| Spitzenverstärkung | GNSS: 4.5dBi |
| Phasenzenterfehler | ±2mm |
| LNA Verstärkung | L1: 28±2dB |
| L5: 30±2dB | |
| Rauschzahl | ≤2dB |
| Durchlasswelligkeit | ±2dB |
| Betriebsspannung | +3.3 bis +12VDC |
| Betriebsstrom | ≤45mA |
| Group Delay Ripple | ≤5ns |

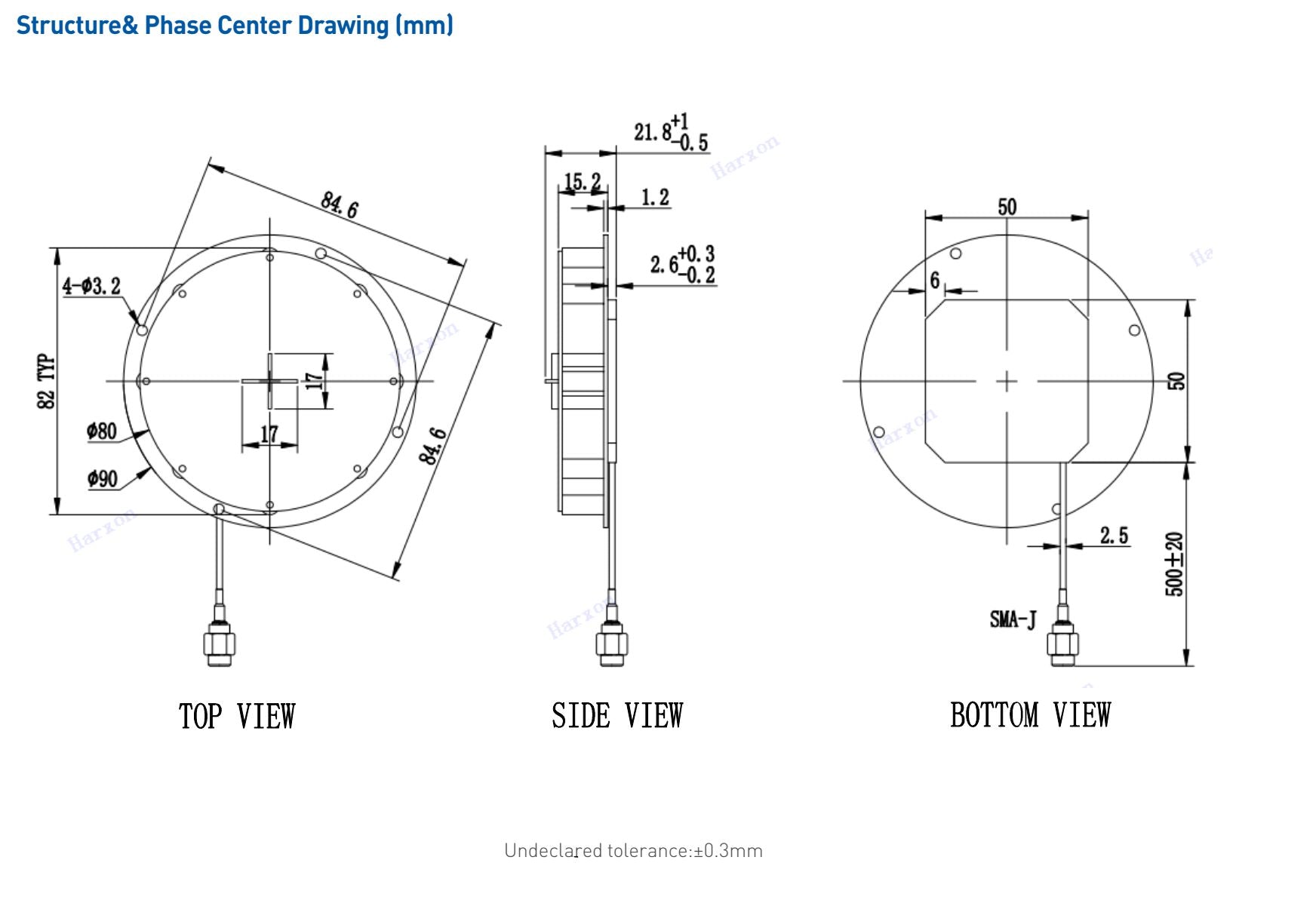

| Abmessungen | Ø90 x H21.8mm |
| Anschluss | SMA-J |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -55°C bis +85°C |
| Luftfeuchtigkeit | 95% nicht kondensierend |
