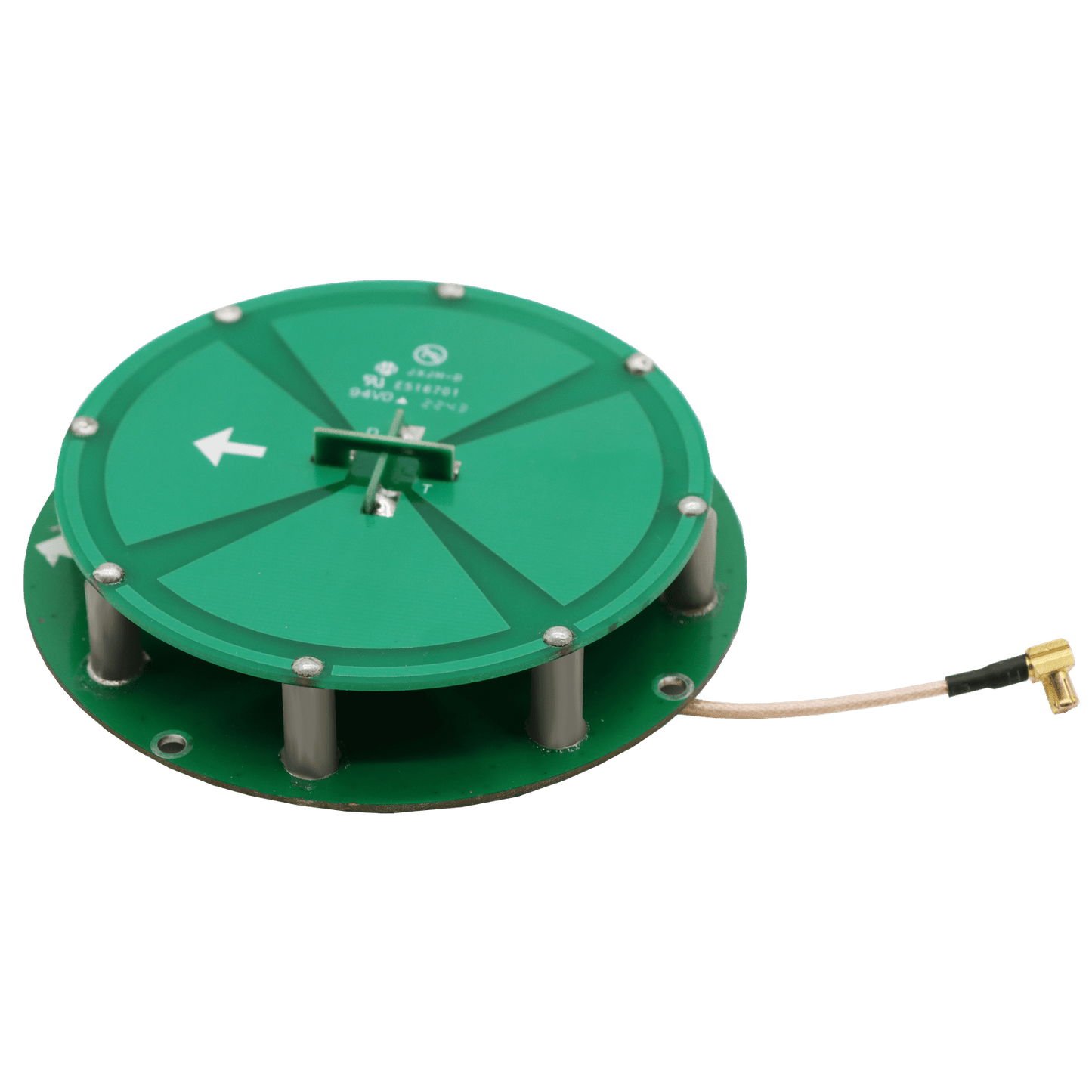

OEM GNSS Antenne HX-CSX231A (Full Band)

Die eingebettete Vollfrequenz-GNSS-Antenne HX-CSX231A ist eine Hochverstärkungs-, kompakte und kleine aktive GNSS-Antenne, die zuverlässige und konsistente Positionierungsdienste für hochdynamische Anwendungen wie kleine Roboter und autonome Fahrzeuge bietet. Diese kostengünstige Antenne zeichnet sich durch ihre kleine Größe, das leichte Design und die stabile Leistung aus.

Wichtige Funktionen

• Unterstützt GPS, GLONASS, Galileo, BeiDou, QZSS und IRNSS
• Kleine Größe und leichtes Design mit robuster Struktur
• Verbesserte Signalfilterung und exzellente Mehrwegeunterdrückung
• Stabiles Phasenzentrum garantiert Positionierungsgenauigkeit im Millimeterbereich

Hochzuverlässige Antennenstruktur

Die HX-CSX231A ist mit einem planaren Antennenelement und einer elektromagnetischen Bandlückenstruktur konzipiert und verwendet verlustarme Mikrowellenmaterialien, was die Antenne kleiner, leichter und leistungsfähiger macht. Dieses Design gewährleistet eine stabile Struktur und eine zuverlässige elektrische Leistung.

Stabiles Phasenzentrum für robuste Positionierungsleistung

Die HX-CSX231A bietet umfassende Unterstützung für exzellentes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo, BeiDou, QZSS und IRNSS. Ihre fortschrittliche Multipunkt-Einspeisungstechnologie und stabile Phasenzentrumvariation sorgen für außergewöhnliches Tracking von Satelliten bei niedriger Elevation und eine hervorragende Positionierungsgenauigkeit.

Tracking in komplexen Umgebungen

Diese Antenne liefert eine hohe Verstärkung (4,5 dBi) bei extrem niedrigem Signalverlust und breiter Strahlbreite, was zuverlässiges Satellitensignal-Tracking auch bei niedrigen Elevationen gewährleistet. Sie ist ideal für komplexe Umgebungen mit Hindernissen wie Baumkronen und Gebäuden.

Starke Störfestigkeit

Der fortschrittliche LNA verbessert die Signalfilterung, die Unterdrückung von Störungen außerhalb des Frequenzbands und reduziert elektromagnetische Interferenzen. Ihre starke Mehrwegeunterdrückung gewährleistet konsistente GNSS-Signale auch in schwierigen Umgebungen wie Stromnetzen, Kommunikationsbasisstationen und Rundfunkstationen.

Parameter	Details
Empfangene Signale	GPS (L1/L2/L5)
	BDS (B1I/B2I/B3I/B1C/B2a/B2b)
	GLONASS (L1/L2/L3)
	GALILEO (E1/E5a/E5b/E6)
	QZSS (L1/L2/L5/L6)
	IRNSS (L5)
Nennimpedanz	50Ω
Polarisation	RHCP
Axialverhältnis	≤3dB
Azimut-Abdeckung	360°
Ausgangs-VSWR	≤2.0
Spitzenverstärkung (GNSS)	4.5 dBi
Phasenzenterfehler	±2mm
LNA Verstärkung	L1: 28±2dB
	L2: 30±2dB
Rauschzahl	≤2dB
Durchlasswelligkeit	±2dB
Betriebsspannung	+3.3 bis +12VDC
Betriebsstrom	≤45mA
Group Delay Ripple	≤5ns

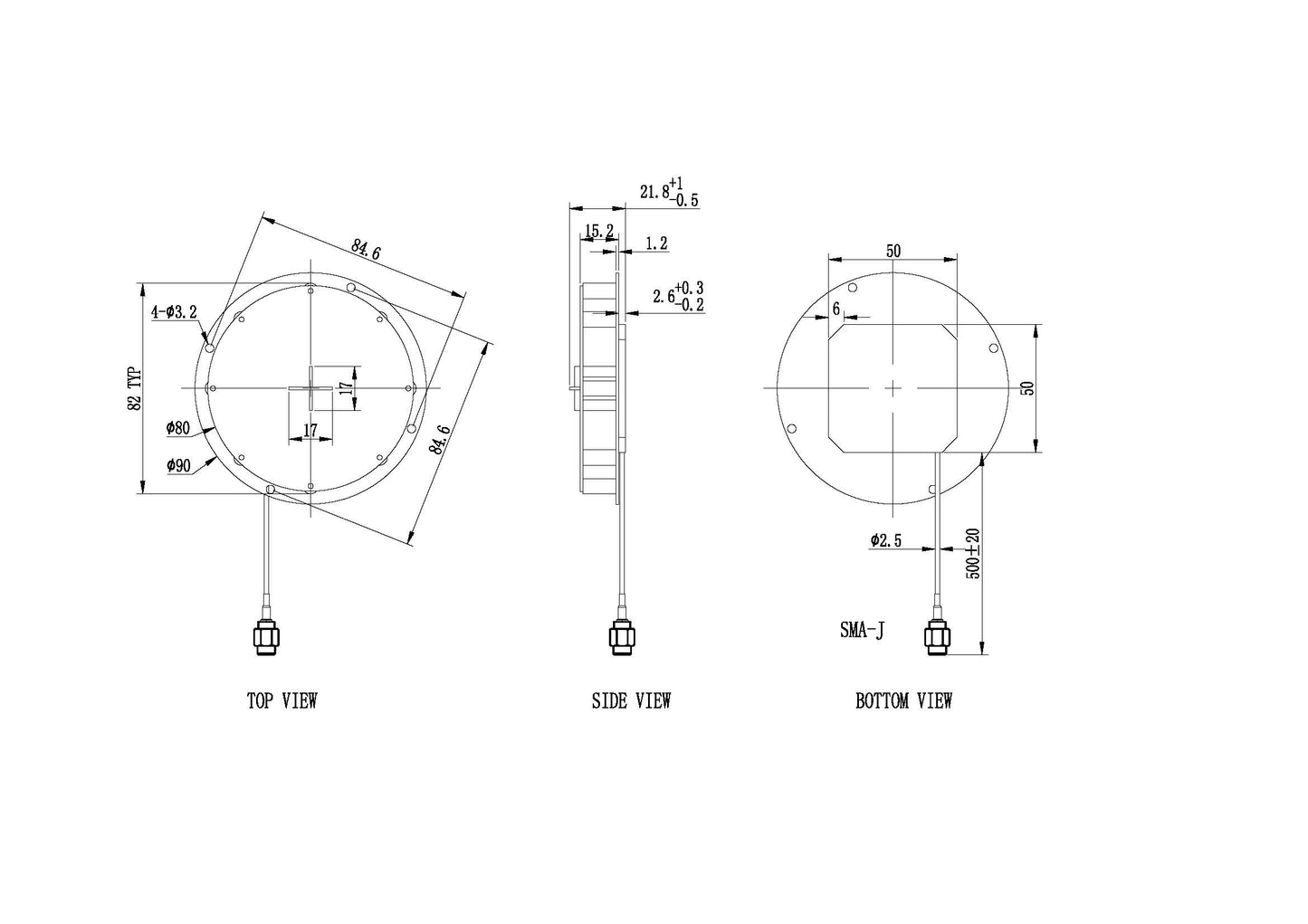

Abmessungen	Ø90 x H21.8mm
Anschluss	SMA-J
Betriebstemperatur	-40°C bis +85°C
Lagertemperatur	-55°C bis +85°C
Luftfeuchtigkeit	95% nicht kondensierend
