OEM GNSS Antenne HX-CSX078A
OEM GNSS Antenne HX-CSX078A
Art.-Nr.:: Art.-Nr.: 80.2716
exkl. MwSt | €324,87 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
- Download - Bereich
Embedded Vollfrequenz Antenne mit L-Band

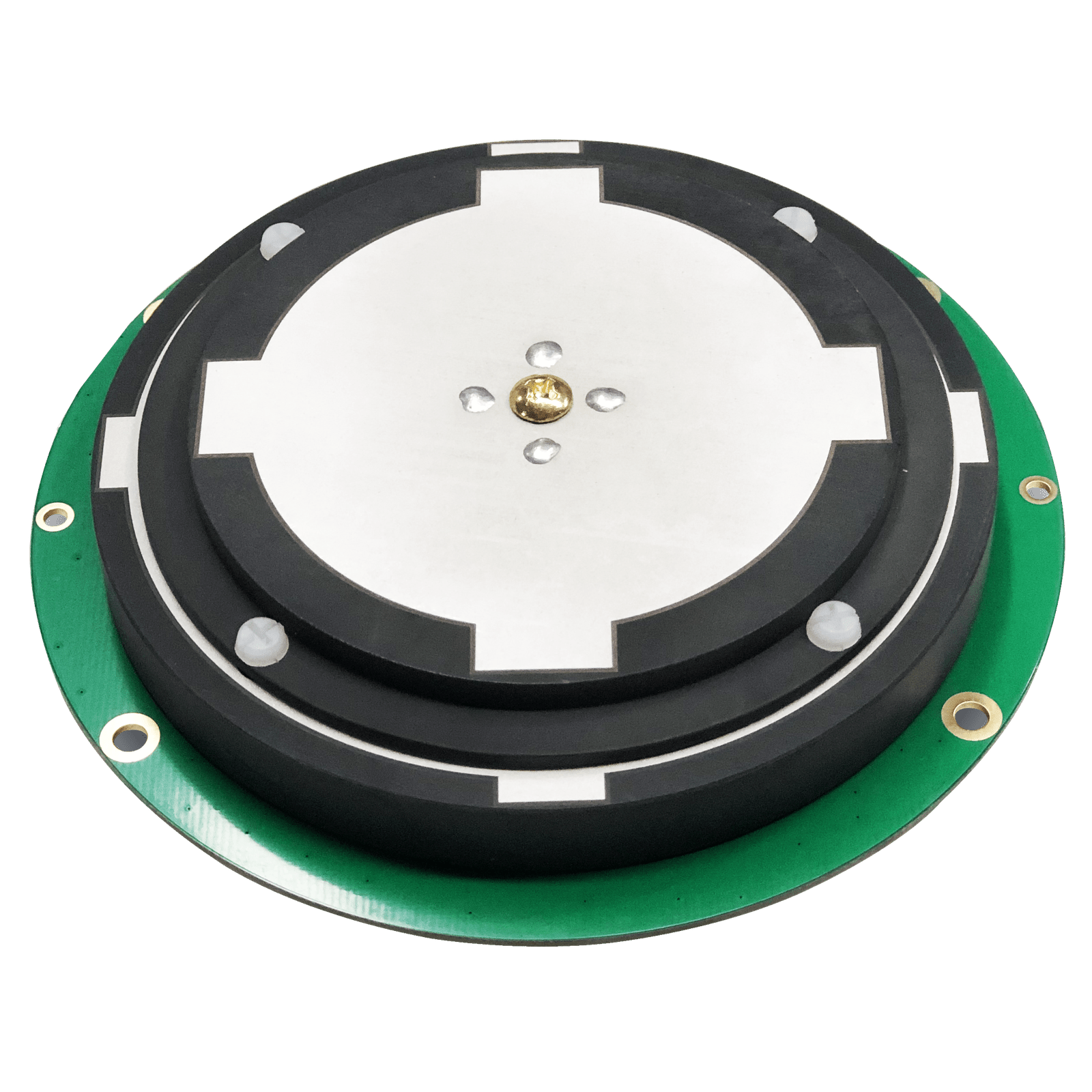

Die Harxon HX-CSX078A ist eine präzisionsabgestimmte, gestapelte Patch-GNSS-Antenne, die zuverlässige und konsistente Positionierungsdienste über das gesamte Frequenzband der Antenne bietet. Ihre überlegene Positionierungsgenauigkeit und leistungsstarke Systemkompatibilität machen sie ideal für die Integration in verschiedene Vermessungs- und RTK-Anwendungen.
Wichtige Funktionen
- Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou und L-Band-Korrekturdienste
- Zentimetergenaue Phasenzentrum-Reproduzierbarkeit
- Verbesserte Signalfilterung und exzellente Mehrwegeunterdrückung
- Überlegene elektromagnetische Verträglichkeit für einfache Integration
Konsistente Leistung über alle Frequenzbänder
Die Harxon HX-CSX078A bietet umfassende Unterstützung für hervorragendes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo, BeiDou und L-Band-Korrekturdienste. Sie bietet eine sehr stabile Phasenzentrumvariation mit fortschrittlicher Multipunkt-Einspeisungstechnologie, außergewöhnliches Tracking von Satelliten bei niedriger Elevation mit symmetrischen Strahlungsmustern, hohe Verstärkung bei extrem niedrigem Signalverlust und herausragende Weitwinkel-Kreispolarisation (WACP), um exzellente Positionierungsgenauigkeit zu gewährleisten.
Hervorragende Mehrwegeunterdrückung und starke Störfestigkeit
Die HX-CSX078A verfügt über einen Mehrwegeunterdrücker, der eine überlegene Mehrwegeunterdrückung bietet. Der vorgefilterte LNA minimiert unerwünschte elektromagnetische Interferenzen und reduziert signifikant den Signalverlust in anspruchsvollen Umgebungen wie Stromnetzen, Kommunikationsbasisstationen und Rundfunkstationen.
Einfache Integration für verschiedene Anwendungen
Das einzigartige Strukturdesign der HX-CSX078A vereinfacht die RTK-Integration und minimiert die Gesamtabmessungen des Geräts, was die Effizienz und Leistung der Systemintegratoren in verschiedenen Vermessungs- und RTK-Anwendungen optimiert.
| Parameter | Details |
| Empfangene Signale | GPS (L1/L2/L5) |
| GLONASS (L1/L2/L3) | |
| GALILEO (E1/E5a/E5b/E6) | |
| BDS (B1/B2/B3) | |
| QZSS (L1/L2/L5/L6) | |
| IRNSS (L5) | |
| SBAS (L1/L5) | |
| L-Band | |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Axialverhältnis | ≤3dB |
| Azimut-Abdeckung | 360° (Omnidirektional) |
| Ausgangs-VSWR | ≤2.0 |
| Spitzenverstärkung | 5.5 dBi |
| LNA Verstärkung | 40±2dB |
| Passband Ripple | ±2dB |
| Betriebsspannung | +3.3 bis +12VDC |
| Betriebsstrom | ≤45mA |
| Differenzielle Laufzeitverzögerung | ≤5ns |

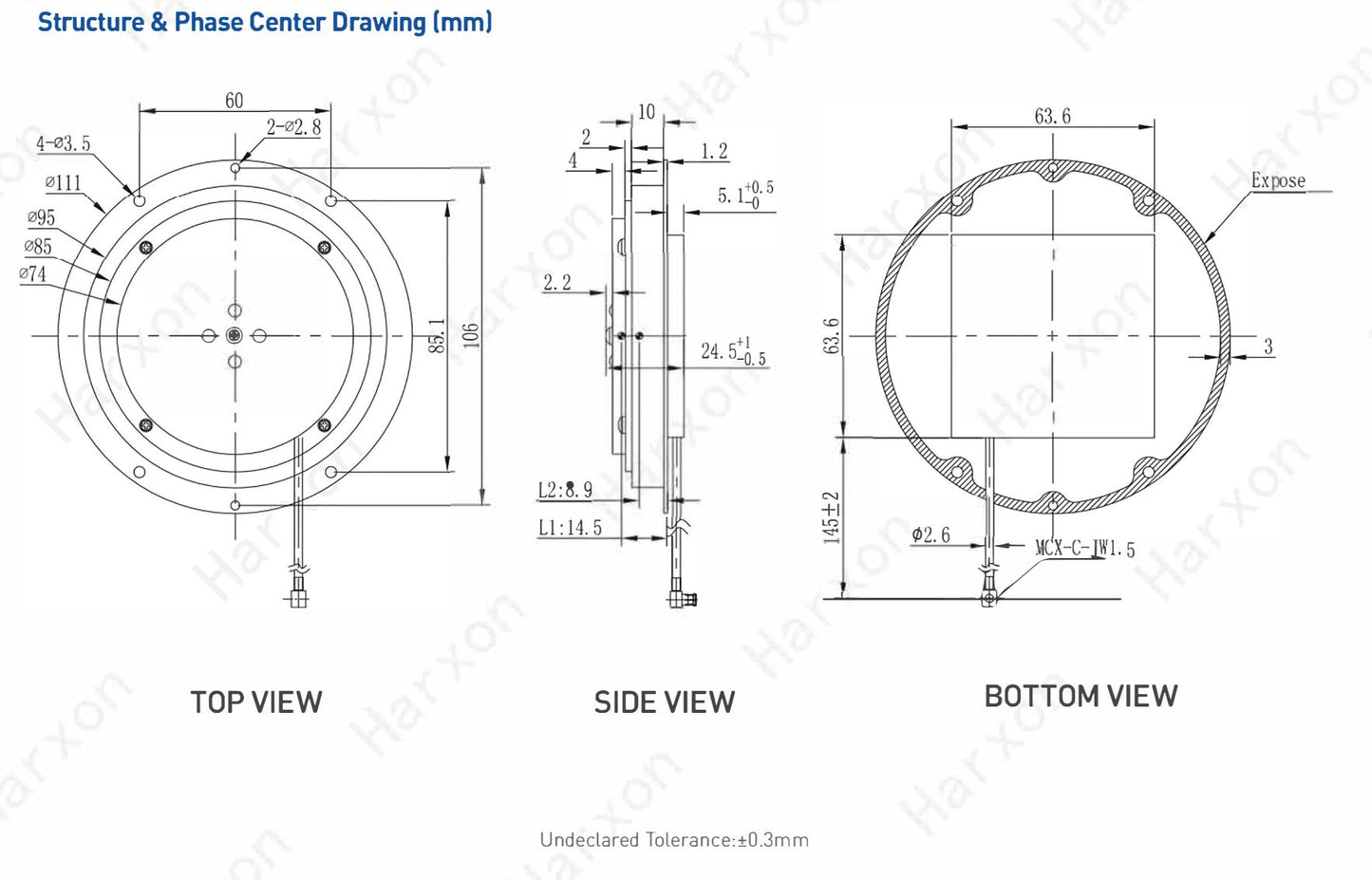

| Abmessungen | Ø111 x 24.5mm |
| Gewicht | ≤220g |
| Anschluss | MCX-C-JW1.5 |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -55°C bis +85°C |
| Luftfeuchtigkeit | 95% nicht kondensierend |
