OEM GNSS Antenne HX-CSX048A
OEM GNSS Antenne HX-CSX048A
Art.-Nr.:: Art.-Nr.: 80.2714
exkl. MwSt | €324,87 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
- Download - Bereich
Embedded Voll Frequenz GNSS Antenne mit L-Band

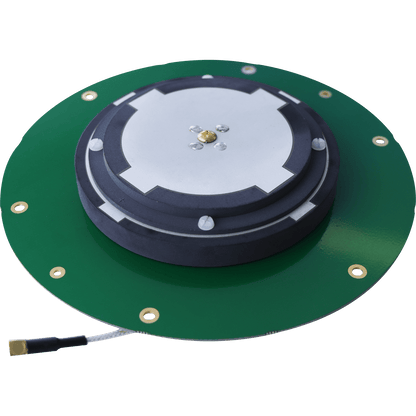

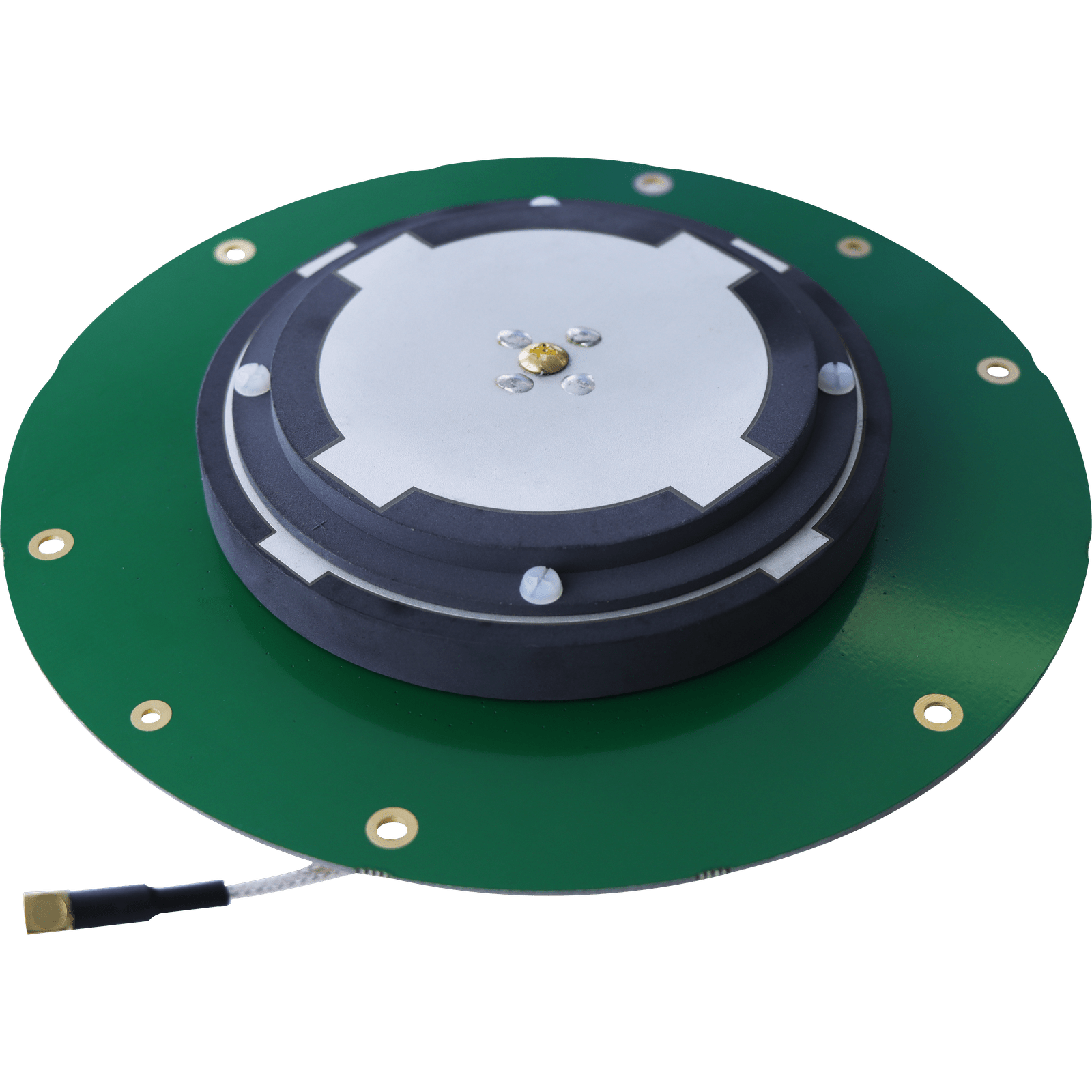

Die Harxon HX-CSX048A ist eine präzisionsabgestimmte, gestapelte Patch-GNSS-Antenne, die zuverlässige und konsistente Positionierungsdienste über das gesamte Frequenzband der Antenne bietet. Ihre überlegene Positionierungsgenauigkeit und leistungsstarke Systemkompatibilität machen sie ideal für die Integration in verschiedene Vermessungs- und RTK-Anwendungen.
Wichtige Funktionen
- Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS und L-Band-Korrekturdienste
- Zentimetergenaue Phasenzentrum-Reproduzierbarkeit
- Verbesserte Signalfilterung und exzellente Mehrwegeunterdrückung
- Überlegene elektromagnetische Verträglichkeit für einfache Integration
Konsistente Leistung über alle Frequenzbänder
Die Harxon HX-CSX048A bietet umfassende Unterstützung für hervorragendes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS und L-Band-Korrekturdiensten. Sie verfügt über fortschrittliche Multipunkt-Einspeisungstechnologie, stabile Phasenzentrumvariation, außergewöhnliches Tracking von Satelliten bei niedriger Elevation sowie hohe Verstärkung mit extrem niedrigem Signalverlust. Ihre Weitwinkel-Kreispolarisation (WACP) gewährleistet exzellente Positionierungsgenauigkeit.
Hervorragende Mehrwegeunterdrückung und hohe Störfestigkeit
Die HX-CSX048A-Antenne verfügt über einen Mehrwegeunterdrücker und bietet überlegene Mehrwegeunterdrückung von Signalen. Der vorgefilterte LNA minimiert unerwünschte elektromagnetische Interferenzen und reduziert signifikant den Signalverlust in anspruchsvollen Umgebungen wie Stromnetzen, Kommunikationsbasisstationen und Rundfunkstationen.
Einfaches Integrationsdesign für verschiedene Anwendungen
Das einzigartige Strukturdesign der HX-CSX048A vereinfacht die RTK-Integration, minimiert die Gesamtabmessungen des Geräts und optimiert die Effizienz und Leistung von Systemintegratoren in verschiedenen Vermessungs- und RTK-Anwendungen.
| Parameter | Details |
| Empfangene Signale | GPS (L1/L2/L5) |
| GLONASS (L1/L2/L3) | |
| GALILEO (E1/E5a/E5b/E6) | |
| BDS (B1/B2/B3) | |
| QZSS (L1/L2/L5/L6) | |
| IRNSS (L5) | |
| SBAS (L1/L5) | |
| L-Band | |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Axialverhältnis | ≤3dB |
| Azimut-Abdeckung | 360° (Omnidirektional) |
| Ausgangs-VSWR | ≤2.0 |
| Spitzenverstärkung | 5.5 dBi |
| LNA Verstärkung | 40±2dB |
| Passband Ripple | ±2dB |
| Betriebsspannung | +3.3 bis +12VDC |
| Betriebsstrom | ≤45mA |
| Differenzielle Laufzeitverzögerung | ≤5ns |

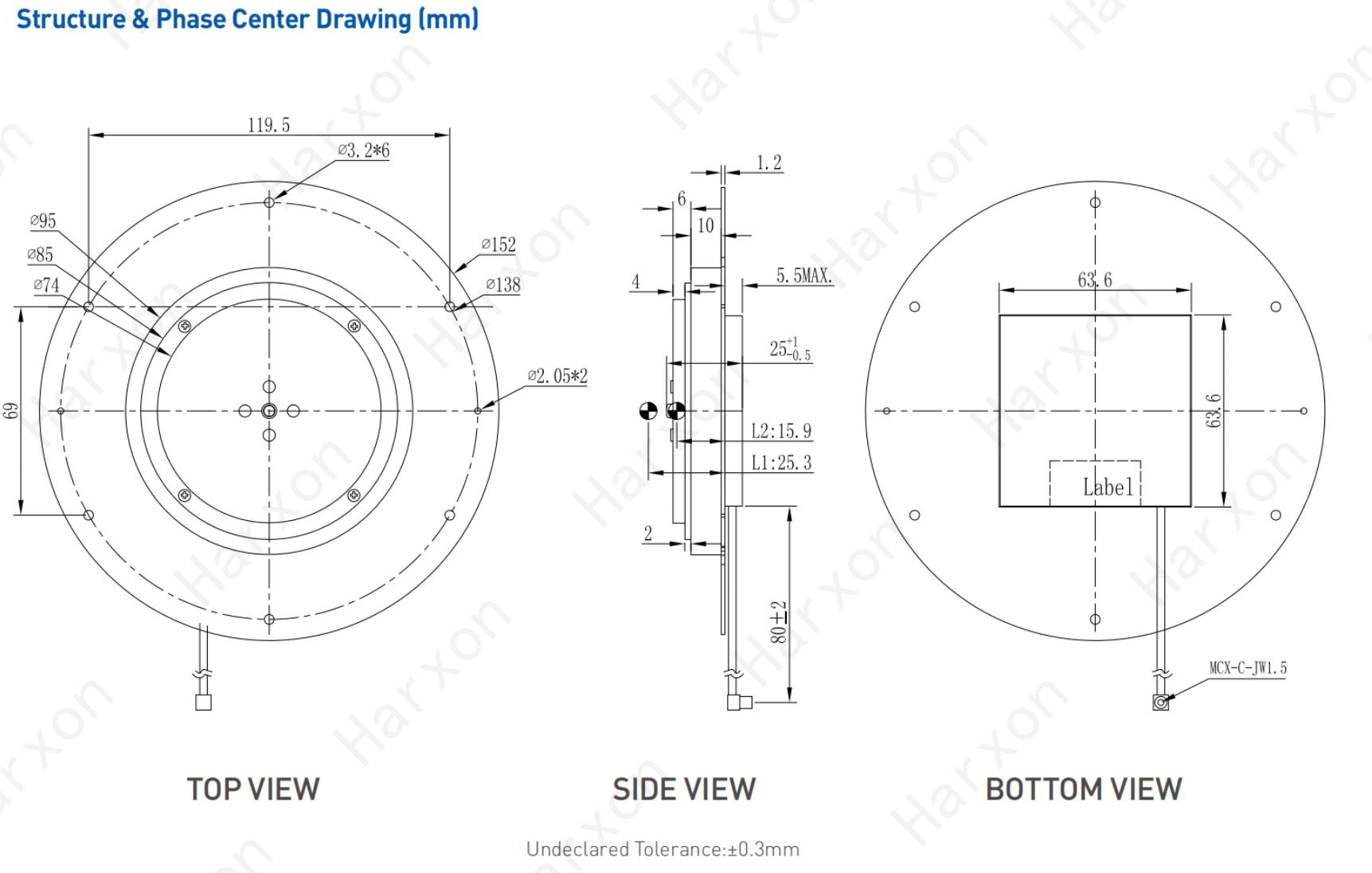

| Abmessungen | Ø152 x 25mm |
| Gewicht | ≤220g |
| Anschluss | MCX-C-JW1.5 |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -55°C bis +85°C |
| Luftfeuchtigkeit | 95% nicht kondensierend |
