Harxon

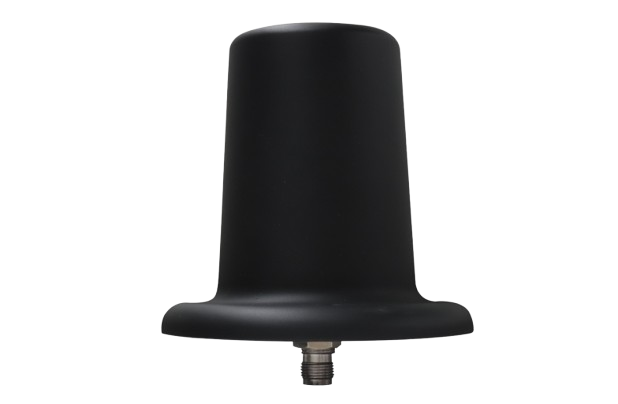

Anti-Jamming Helix Antenne JH001
Anti-Jamming Helix Antenne JH001
Art.-Nr.:: Art.-Nr.: 80.2103
€591,50
exkl. MwSt | €703,89 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
Beschreibung
Helix Antenna JH001
Fortschrittliche Technologie zur Unterstützung Ihrer Anwendungen
Hauptmerkmale
- Widerstandsfähigkeit gegen hochleistungsfähige Ko-Frequenz-Störungen bei niedrigen Elevationswinkeln
- Hervorragende Unterdrückung von Signalen außerhalb des Frequenzbandes
- Starke Unterdrückung von Mehrwegsignalen
- Hochleistungs-Burnout-Schutz (bis zu 10W)
- Flexible Montagemöglichkeiten: Befestigung mit Schrauben nach oben oder unten
Fortschrittliche Beamforming-Technologie
Die Beamforming-Technologie steuert die Phase und Amplitude mehrerer Antennenelemente, um das Signal in die gewünschte Richtung zu fokussieren. Dies reduziert effektiv unerwünschte Signale außerhalb des Frequenzbandes und Mehrwegsignale. In Umgebungen, in denen Ko-Frequenz-Störungen bei niedrigen Elevationswinkeln GNSS-Funktionen beeinträchtigen, reduziert diese Antenne die Aufnahme von Ko-Frequenz-Signalen unter einem Elevationswinkel von 15 Grad erheblich. Innerhalb dieses Winkels kann die Antenne eine Ko-Frequenz-Signalabschwächung von mehr als 20 dB erreichen, wobei die Unterdrückung bei niedrigeren Elevationswinkeln noch größer ist.
Die JH001 ist eine robuste, zweifrequente Helix-Antenne mit hoher Störfestigkeit. Sie wurde entwickelt, um Ko-Frequenz-Signalstörungen, hochleistungsfähige Signalstörungen und Störungen durch mehrere Funksysteme zu mindern und dabei hochpräzise Positionierungen in komplexen elektromagnetischen Umgebungen zu gewährleisten. Die Antenne nutzt Beamforming-Technologie, um die Signalstärke und -qualität zu verbessern, und verwendet fortschrittliche Vorfilter, um Signale außerhalb des Frequenzbandes und Mehrwegstörungen effektiv zu unterdrücken. Diese Eigenschaften machen sie ideal für den Einsatz in Drohnen, Luftfahrtgeräten, Fahrzeugmontagegeräten und schiffsbasierten Geräten. Darüber hinaus ist sie mit Multi-Brand-Boards kompatibel und kann statische millimetergenaue Positionierungen erreichen. Die Antenne ist kompakt (Φ101.1mm x H97mm) und leicht (nur 200g) konstruiert, mit flexiblen Installationsmöglichkeiten. Sie bietet IP67-zertifizierten Schutz gegen Wasser und Staub sowie hervorragende Korrosions- und Stoßfestigkeit. Diese Kombination von Eigenschaften macht die JH001 zur idealen Wahl für Anwendungen mit strengen Anforderungen an die Antennengröße.
Hervorragende Unterdrückung von Signalen außerhalb des Frequenzbandes
Wenn mehrere Funksysteme in der Umgebung koexistieren, können Satellitensignale überlagert werden, wodurch der Empfänger keine genaue Positionierung erreichen kann. Diese Antenne ist mit fortschrittlichen Vorfiltern ausgestattet, die unerwünschte Störungen außerhalb des Frequenzbandes effektiv eliminieren und dadurch die Interferenzen durch benachbarte Frequenzen reduzieren.
Starke Unterdrückung von Mehrwegstörungen
Dank der fortschrittlichen Beamforming-Technologie reduziert diese Antenne die Aufnahme von Nicht-Sichtlinien-Signalen durch präzise Steuerung der Strahlrichtung, wodurch die negativen Auswirkungen von Mehrwegstörungen effektiv gemindert werden. Dies gewährleistet, dass die Antenne auch in anspruchsvollen elektromagnetischen Umgebungen eine außergewöhnlich hohe Genauigkeit und Zuverlässigkeit bei der Positionierung beibehält.
Kompakte und robuste Struktur
Diese Antenne verfügt über eine kleine Bauform (Φ101.1mm x H97mm) und ein geringes Gewicht (200g). Sie ist IP67-zertifiziert und bietet hervorragenden Schutz vor Wasser und Staub sowie Korrosions- und Stoßfestigkeit. Sie bietet flexible Montagemöglichkeiten, die sowohl die Befestigung mit Schrauben nach oben als auch nach unten ermöglichen. Ihr TNC-Anschluss ist für hochleistungsfähige Signale ausgelegt, und die interne Burnout-Schutzkomponente sorgt für Zuverlässigkeit unter Hochleistungsbedingungen bis zu 10W.
Datentabelle
Parameter | Details |
Frequenzabdeckung | GPS L1/L2 |
VSWR | ≤2 |
Impedanz | 50Ω |
Polarisation | RHCP |
Axialverhältnis | ≤3dB |
Abdeckungswinkel | Azimut: 0-360°; Elevation: 0-90° |
Spitzenverstärkung | 2.5dBic |
LNA-Verstärkung | 35±2dB |
Außerbandunterdrückung | ≥85dB @ ≥1625MHz |
≥85dB @ ≤1520MHz | |
≥85dB @ ≥1297MHz | |
≥85dB @ ≤1167MHz | |
Überlastbeständigkeit | ≥10W |
Rauschzahl | L1: ≤2.0dB |
L2: ≤2.5dB | |
Gruppenlaufzeit | ≤10ns |
VSWR | ≤2 |
Betriebsspannung | 5-12V |
Betriebsstrom | ≤150mA |
Phasenzentrumabweichung | ≤4mm |
Positionierungsgenauigkeit | Statisch im Millimeterbereich |
Anpassungsplatine | Kompatibel mit Multi-Marken-Platinen (einige erfordern LNA-Verstärkungsanpassung) |

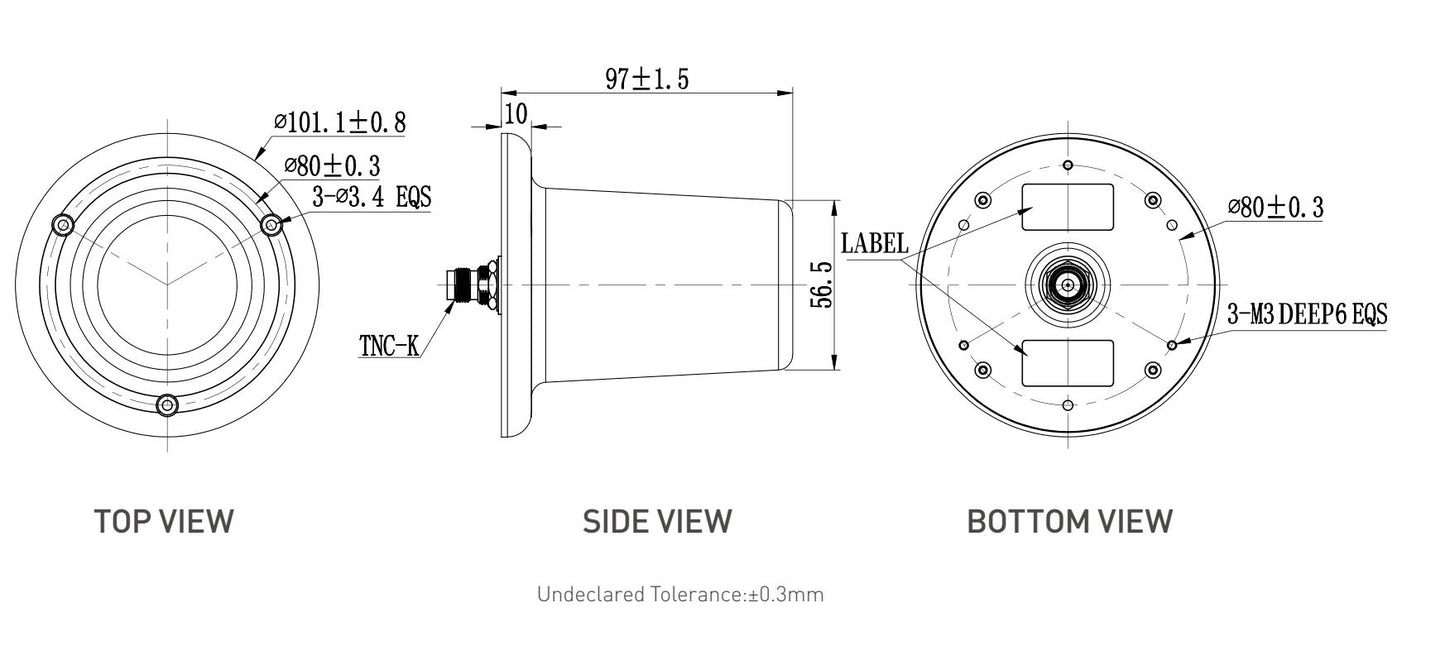

Abmessungen | Φ101.1mm * H97mm (ohne Anschluss) |
Gewicht | ≤200g |
Antennenabdeckung | Radom: PC; Basis: Aluminiumlegierung |
Montage | 4*M3-Schrauben, aufwärts oder abwärts |
Farbe | Schwarz |
Anschluss | TNC-K |
Betriebstemperatur | -40°~+70° |
Lagertemperatur | -45°~+85° |
Wasserdichtigkeit | IP67 |
Salznebeltest | Durchgeführt für 96 Stunden mit neutralem Salzsprühnebel |
Mechanischer Stoßtest | ≤50g |
Qualitätsstufe | Industriestandard |
Produktzertifizierung | FCC, CE, RoHS |
Lokalisierungsrate | 100% |
