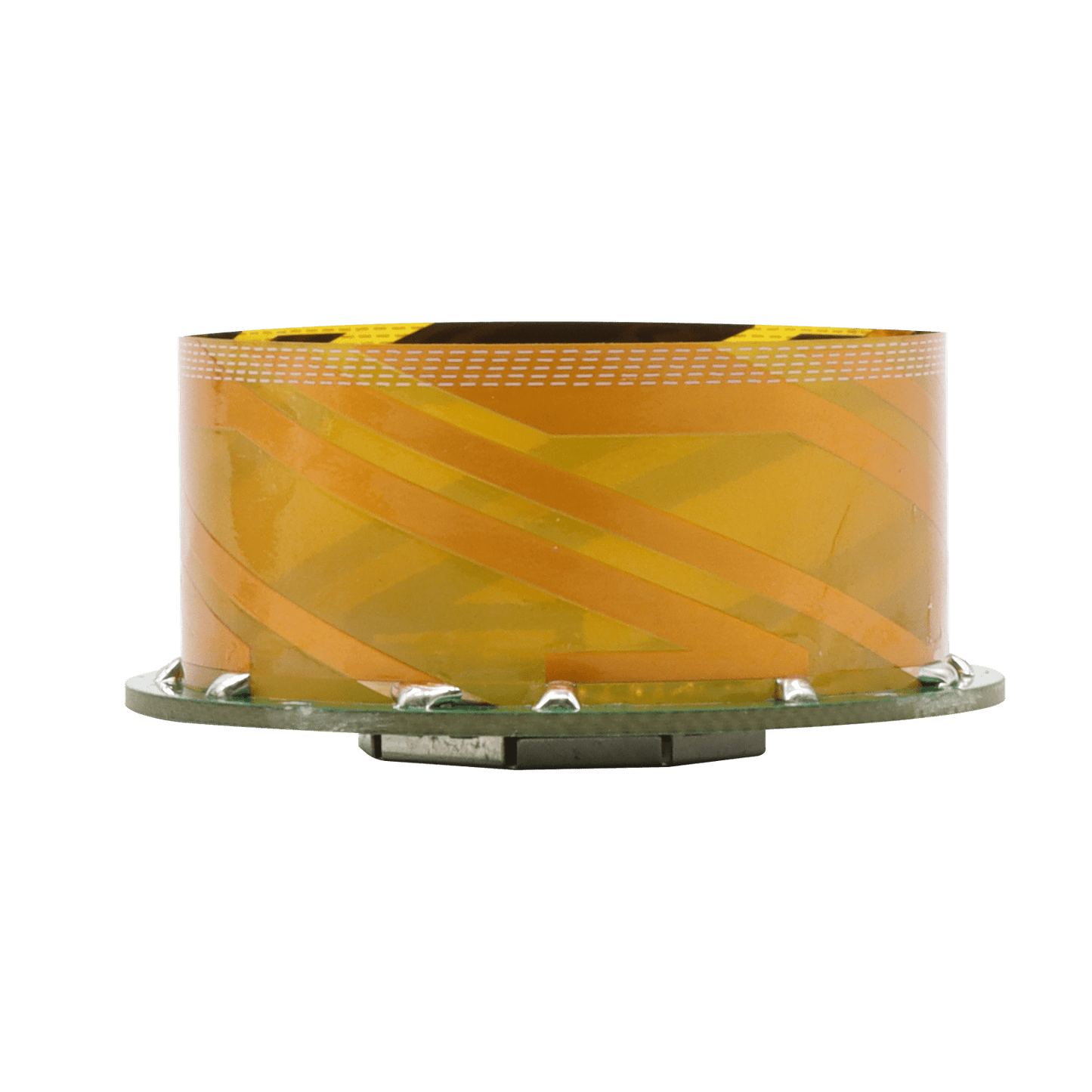

Helix Antenne HX-CUX012A

Die Harxon HX-CUX012A eingebaute Helix-Antenne ist für hochpräzise Positionierungen von UAVs konzipiert und bietet herausragendes Satellitensignal-Tracking, einschließlich GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS, IRNSS und L-Band-Korrekturdienste. Sie liefert ausgezeichnete Axialverhältnisse, was eine überlegene Mehrwegeunterdrückung und ein sehr präzises Phasenzentrum ermöglicht.

Kleines Profil, einfache Integration

Die HX-CUX012A verfügt über ein extrem niedriges Profil (21,9 mm) und wiegt nur 8 g, was sie ideal für die Integration in UAVs und andere kompakte Geräte macht. Sie reduziert das Gesamtgewicht der Anwendungen und erfüllt gleichzeitig die Anforderungen an ein niedriges Profil-Design.

Wichtige Funktionen

• Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS und L-Band-Korrekturdienste
• Hervorragender RHCP-Signaleempfang und gutes Signal-Rausch-Verhältnis
• Zentimetergenaue Phasenzentrum-Reproduzierbarkeit, hohe Verstärkung bei niedriger Elevation
• Verbesserte Signalfilterung und exzellente Mehrwegeunterdrückung
• Extrem niedriges Profil (21,9 mm) und leichtes Gewicht (8 g)

Hohe Phasenzentrenstabilität und konsistente Leistung

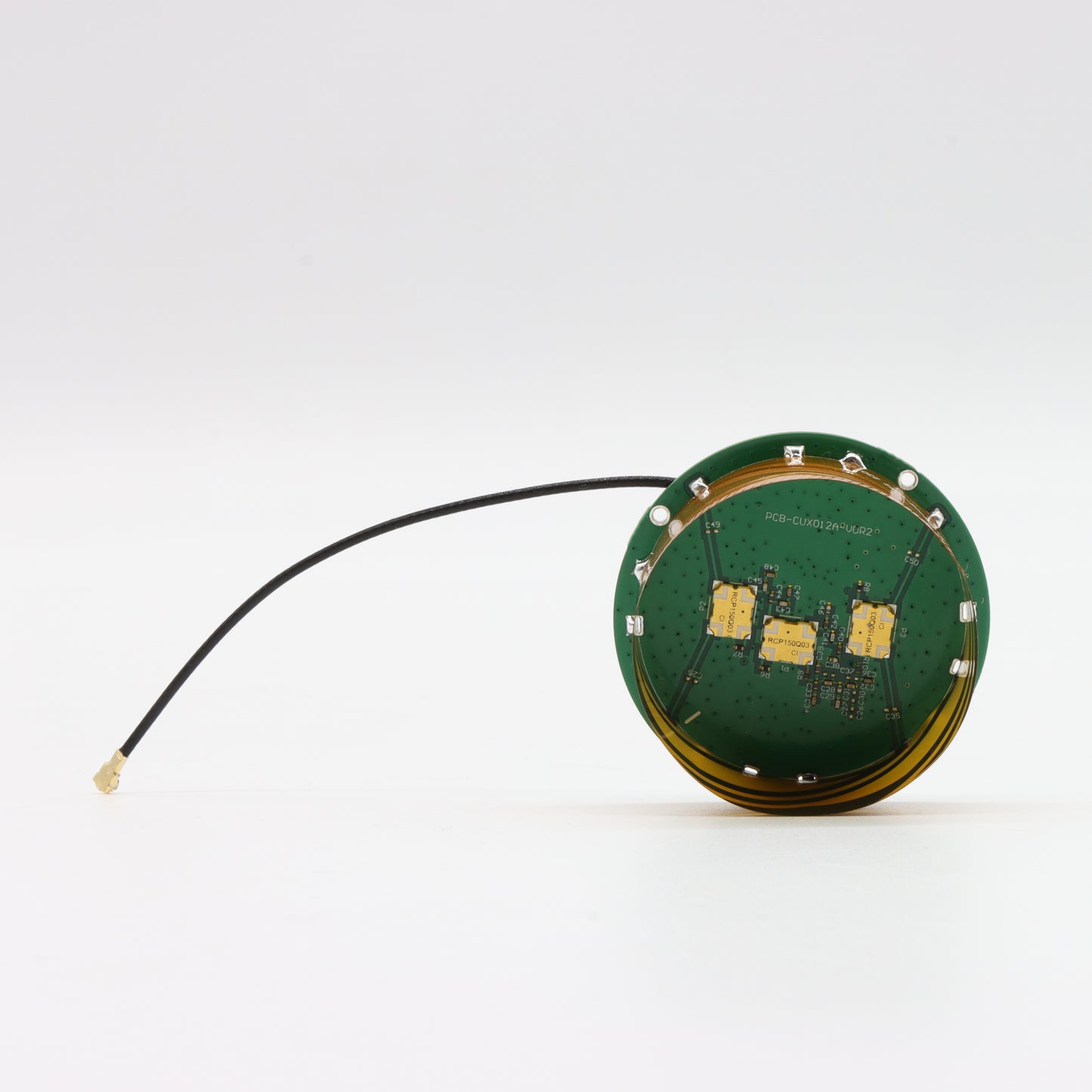

Die HX-CUX012A verfügt über eine Multipunkt-Einspeisungstechnologie, die eine hohe Phasenzentrenstabilität mit Zentimetergenauigkeit sicherstellt. Ihre hohe Spitzenverstärkung von 3,0 dBi und ausgezeichnete Axialverhältnisse gewährleisten eine überlegene Mehrwegeunterdrückung und eine präzise Phasenzentrumleistung.

Starke Störfestigkeit

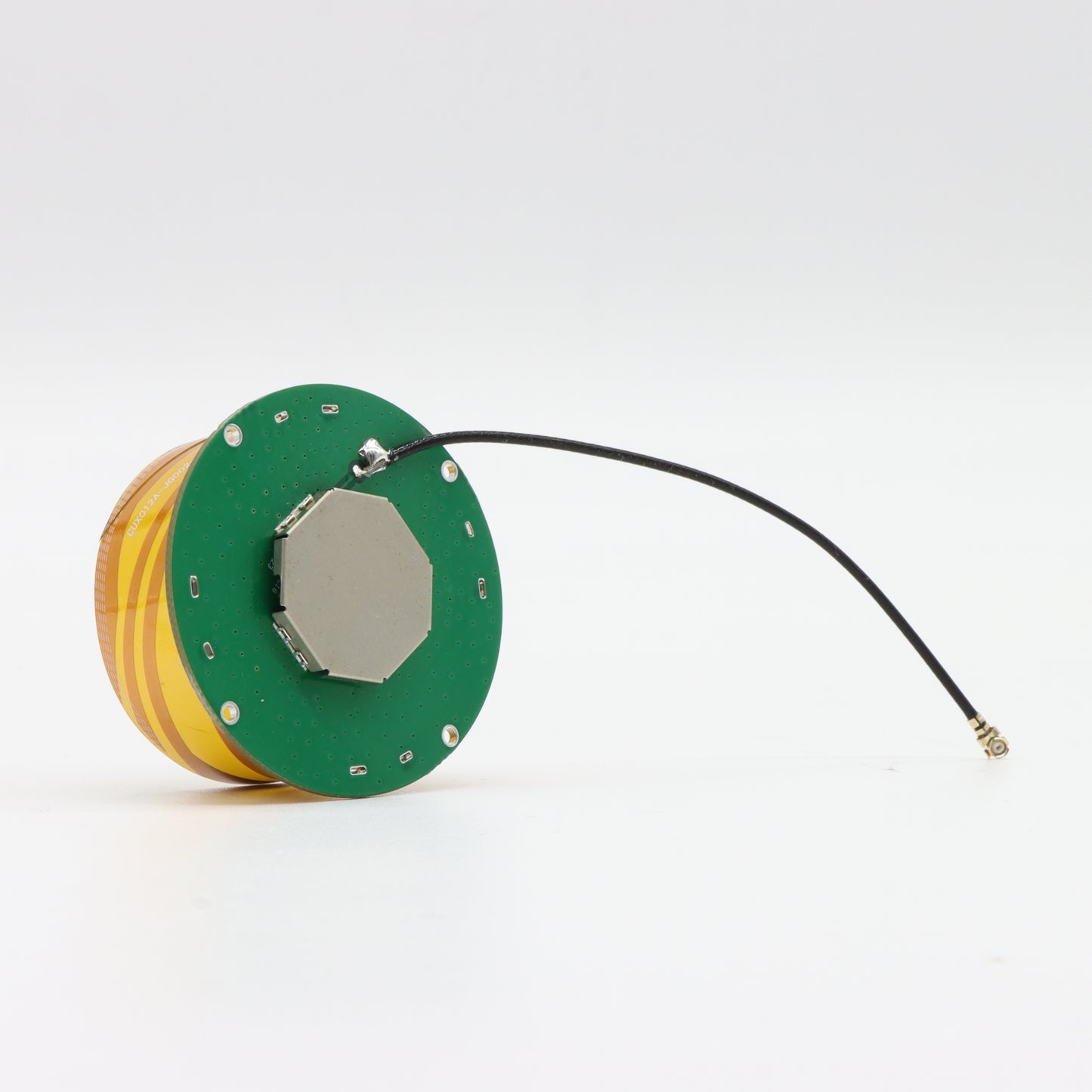

Diese Antenne ist mit einem robusten, vorgefilterten LNA ausgestattet, der eine hervorragende Unterdrückung von Störungen außerhalb des Frequenzbands bietet. Dadurch werden unerwünschte elektromagnetische Interferenzen zurückgehalten und zuverlässige GNSS-Signale gewährleistet, was eine einfache Integration ermöglicht.

Fortschrittliche patentierte D-QHA-Technologie

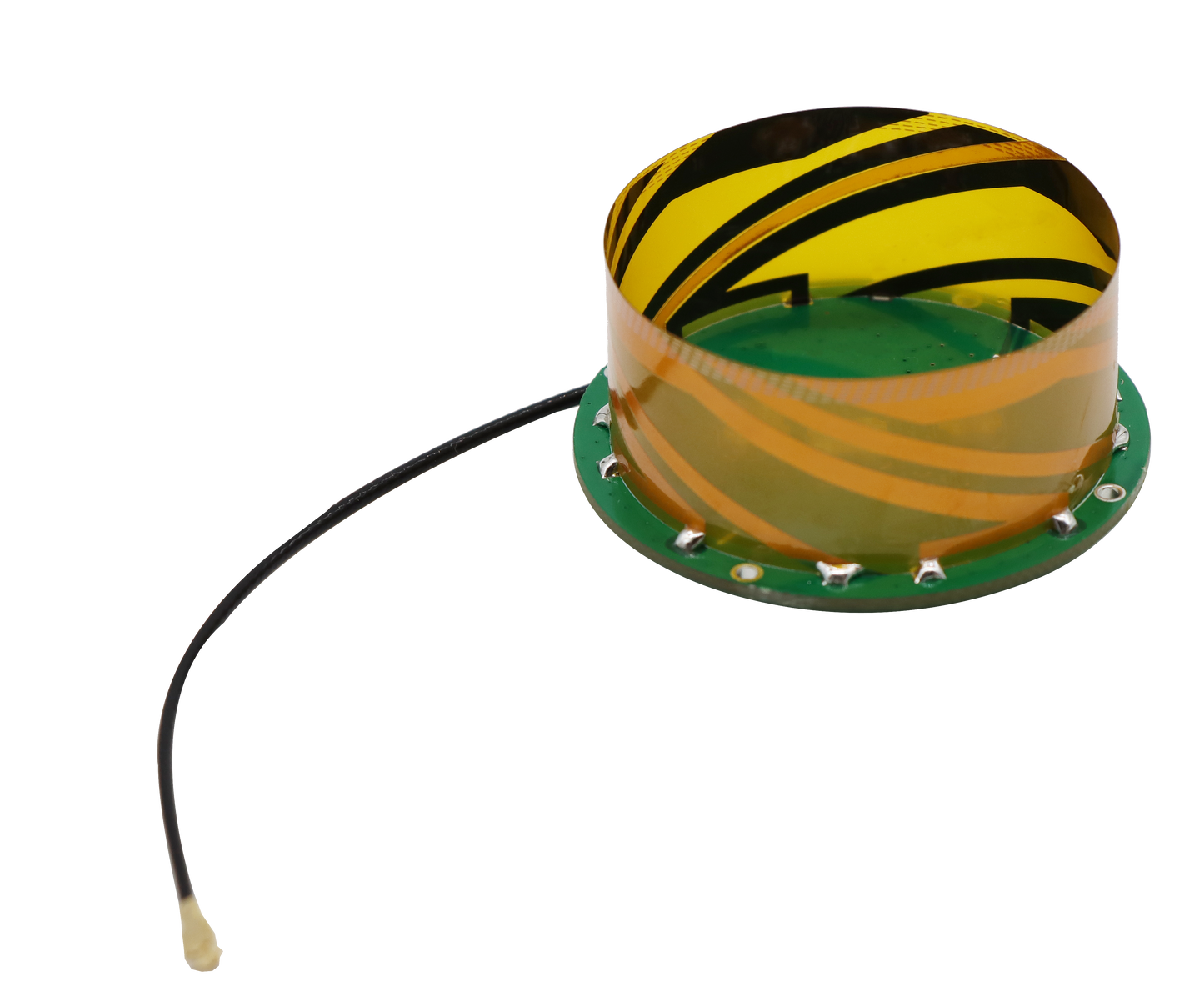

Die HX-CUX012A nutzt die patentierte D-QHA-Technologie und bietet eine stabile Leistung mit Weitwinkel-Kreispolarisation (WACP). Sie gewährleistet ein außergewöhnliches Tracking von Satelliten bei niedriger Elevation, während eine hohe Verstärkung aufrechterhalten wird, was sie ideal für UAVs in anspruchsvollen Umgebungen macht.

Wichtige Funktionen

• Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS und L-Band-Korrekturdienste
• Hervorragender RHCP-Signalempfang und gutes Signal-Rausch-Verhältnis
• Zentimetergenaue Phasenzentrum-Reproduzierbarkeit mit hoher Verstärkung bei niedriger Elevation
• Verbesserte Signalfilterung und exzellente Mehrwegeunterdrückung
• Extrem niedriges Profil (21,9 mm) und leichtes Gewicht (8 g)

Parameter	Details
Empfangene Signale	GPS (L1/L2/L5)
	BDS (B1/B2/B3)
	GLONASS (L1/L2/L3)
	GALILEO (E1/E5a/E5b/E6)
	QZSS (L1/L2/L5/L6)
	SBAS (L1/L5)
	IRNSS (L5)
	L-Band
VSWR	≤2
Polarisation	RHCP
RHCP Verstärkung (Maximum)	2.8dBi (1166-1278 MHz)
	3.3dBi (1559-1612 MHz)
	1.5dBi (L-Band)
Nennimpedanz	50Ω
Strahlbreite	110° (typisch)
Axialverhältnis	≤3dB
LNA Verstärkung	33±2dB
Rauschzahl	≤2dB
Phasenzentervariation	±3mm
Betriebsspannung	+3.3 bis +12VDC
Betriebsstrom	≤40mA
Group Delay Ripple	≤15ns

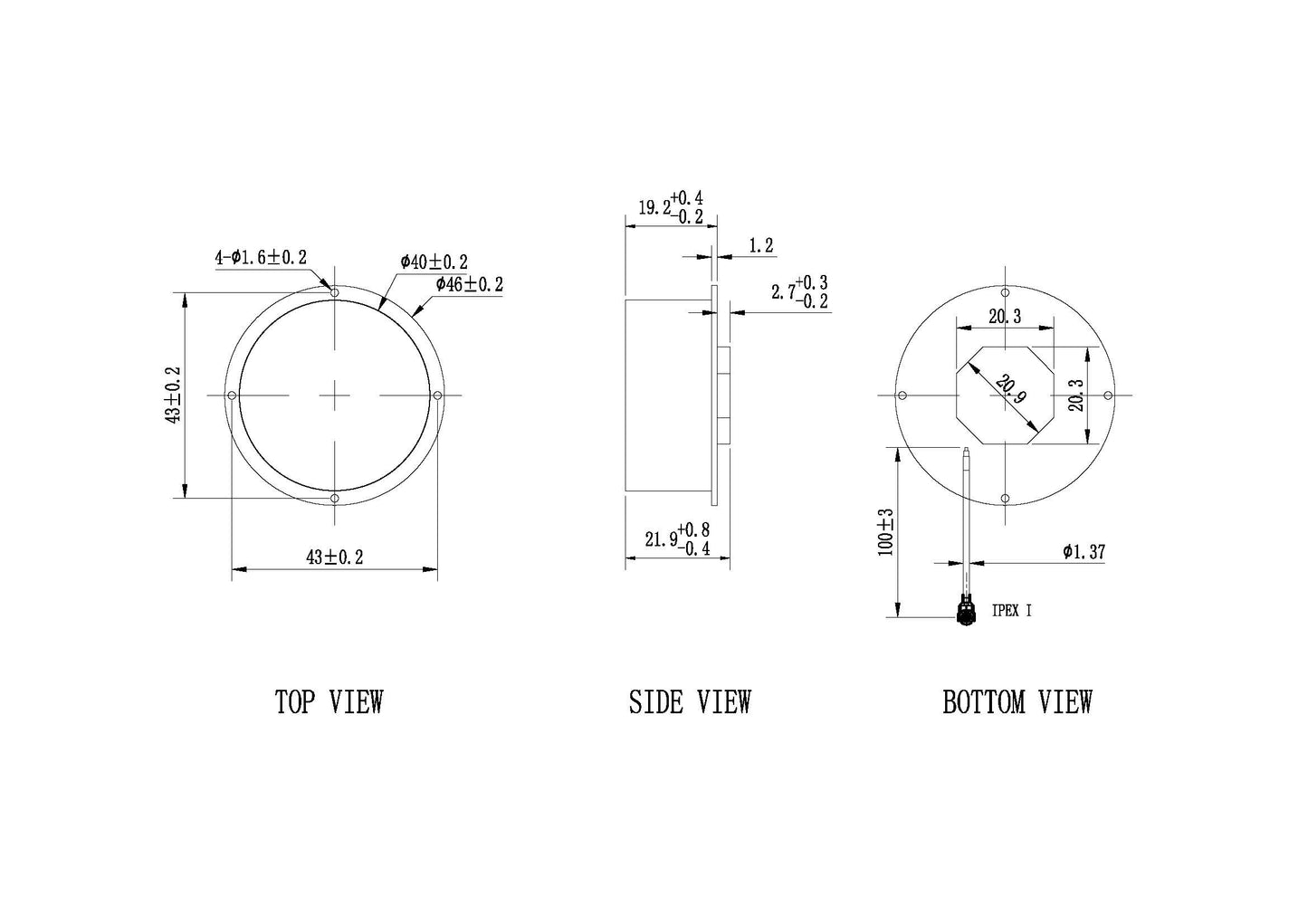

Abmessungen	Ø46 x 21.9mm
Gewicht	8g
Anschluss	IPEX I
Befestigung	3 x M1.6 Schrauben (fixiert)
Betriebstemperatur	-40°C bis +70°C
Lagertemperatur	-55°C bis +70°C
Luftfeuchtigkeit	95% nicht kondensierend
Zertifizierung	FCC, CE, RoHS, REACH
