Harxon

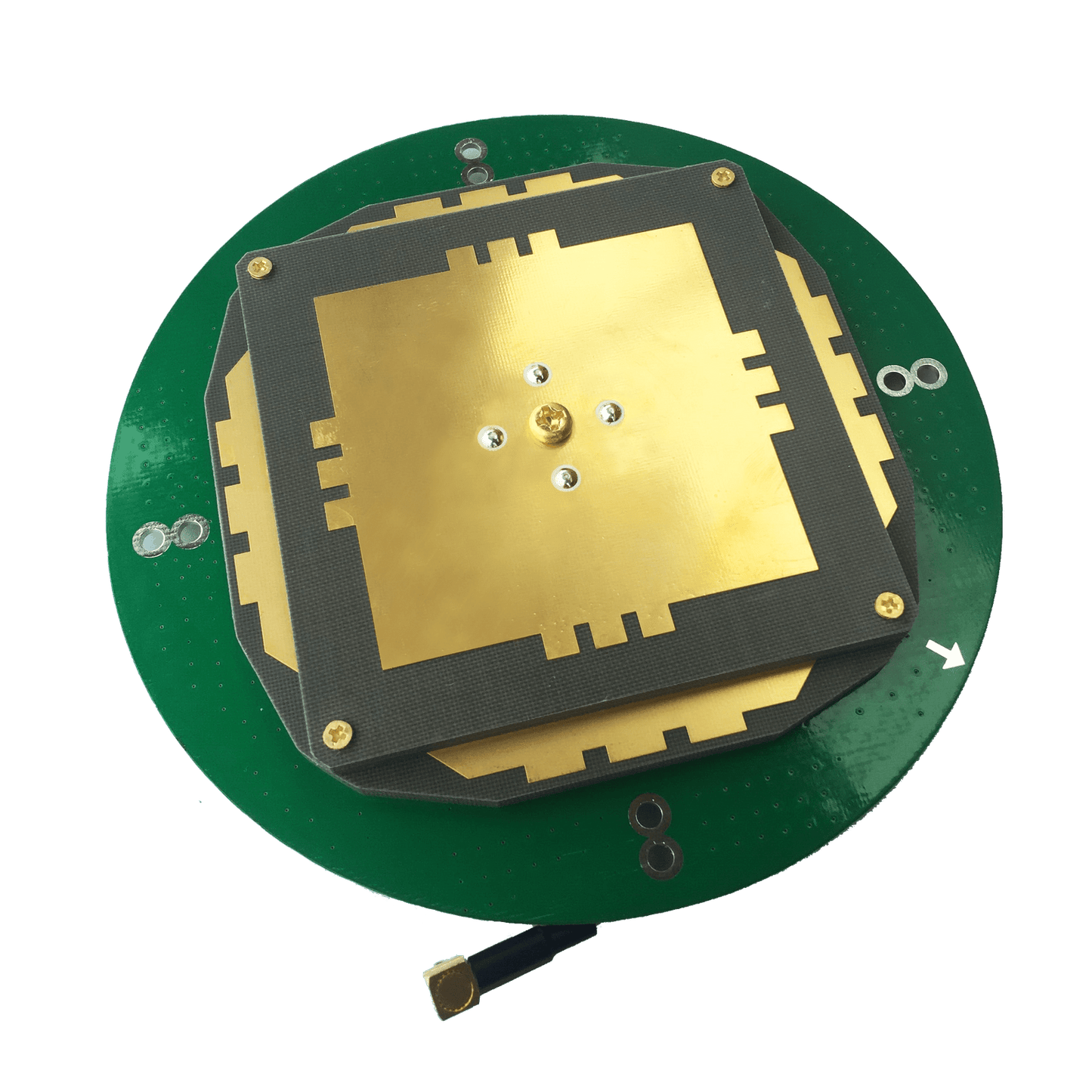

OEM GNSS Antenne HX-CS7017A
OEM GNSS Antenne HX-CS7017A
Art.-Nr.:: Art.-Nr.: 80.2712
Die HX-CS7017A hat die IGS-Phasenzentrumzertifizierung bestanden. Diese Vermessungsantenne bietet außergewöhnliche Musterkontrolle, Polarisationsreinheit und hohe Effizienz in einem äußerst kompakten Formfaktor. Das Antennenelement zeichnet sich durch hohen Gewinn und eine breite Strahlbreite aus, um eine optimale Signalempfangsleistung auch bei Satelliten mit niedrigem Elevationswinkel zu gewährleisten.
€236,60
exkl. MwSt | €281,55 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen

- Beschreibung
- Datentabelle
- Download - Bereich
Beschreibung
Die HX-CS7017A ist eine OEM-Antenne, die GPS L1/L2, GLONASS L1/L2 und BDS B1/B2/B3-Bänder unterstützt und die IGS-Phasenzentrumzertifizierung durchlaufen hat. Diese Vermessungsantenne bietet eine außergewöhnliche Musterkontrolle, Polarisationsreinheit und hohe Effizienz in einem kompakten Formfaktor. Das Antennenelement sorgt für hohe Verstärkung und breite Strahlbreite, um einen starken Satellitensignalempfang bei niedrigen Elevationswinkeln zu gewährleisten. Die HX-CS7017A ist ideal für Anwendungen wie Vermessung und Kartierung, Meeresvermessung, Kanalmessung, Hafenbaggerungsmessungen, Erdbebenüberwachung, Brückendeformationsüberwachung, Erdrutsche und Hafencontainerbetrieb.
Technische Merkmale
- Unterstützt GPS L1/L2, GLONASS L1/L2 und BDS B1/B2/B3
- Mehrwegeunterdrückungsplatte reduziert den Einfluss von Mehrwegeinterferenzen auf Messfehler
- Hohe Stabilität und Wiederholgenauigkeit des Phasenzentrums
- Sehr geringe Rauschzahl
- Unabhängig von der Grundplatte
- Geeignet für GIS- und RTK-Anwendungen
Datentabelle
Empfangene Signale | GPS (L1/L2) |
GLONASS (L1/L2) | |
BDS (B1/B2/B3) | |
Nennimpedanz | 50Ω |
Polarisation | RHCP |
Axialverhältnis | ≤3dB |
Azimut-Abdeckung | 360° |
Ausgangs-VSWR | ≤2.0 |
Spitzenverstärkung | 5.5 dBi |
Phasenzenterfehler | ±2mm |
LNA Verstärkung | 40±2dB |
Rauschzahl | ≤2dB |
Durchlasswelligkeit | ±2dB |
Betriebsspannung | +3.3 bis +12VDC |
Betriebsstrom | ≤45mA |
Group Delay Ripple | ≤5ns |

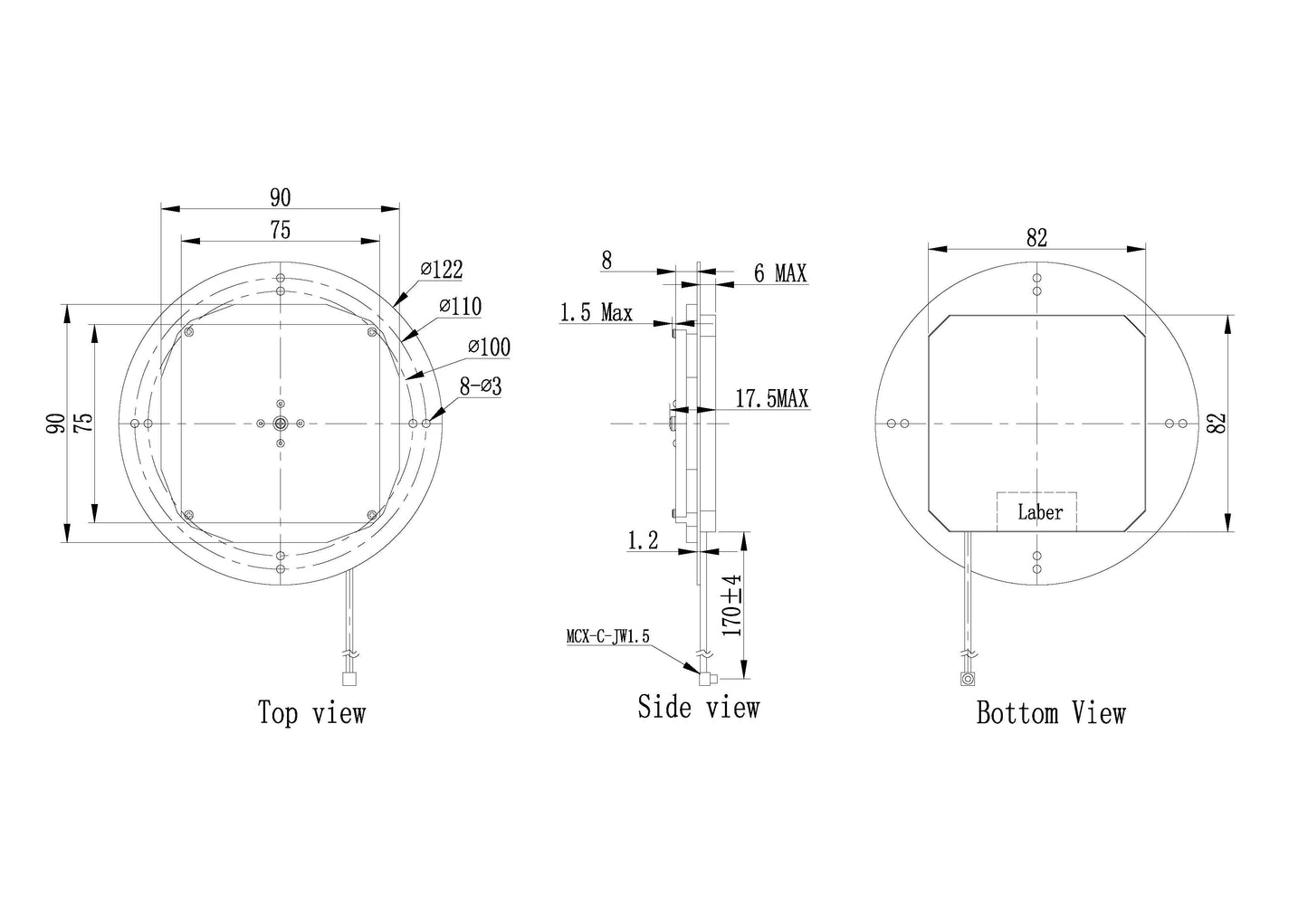

Abmessungen | Ø122 x 17.5mm |
Anschluss | MCX-C-JW1.5 |
Betriebstemperatur | -40°C bis +85°C |
Lagertemperatur | -55°C bis +85°C |
Luftfeuchtigkeit | 95% nicht kondensierend |
