OEM GNSS Antenne HX-CH4013A
OEM GNSS Antenne HX-CH4013A
Art.-Nr.:: Art.-Nr.: 80.2702
exkl. MwSt | €216,58 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle
- Download - Bereich

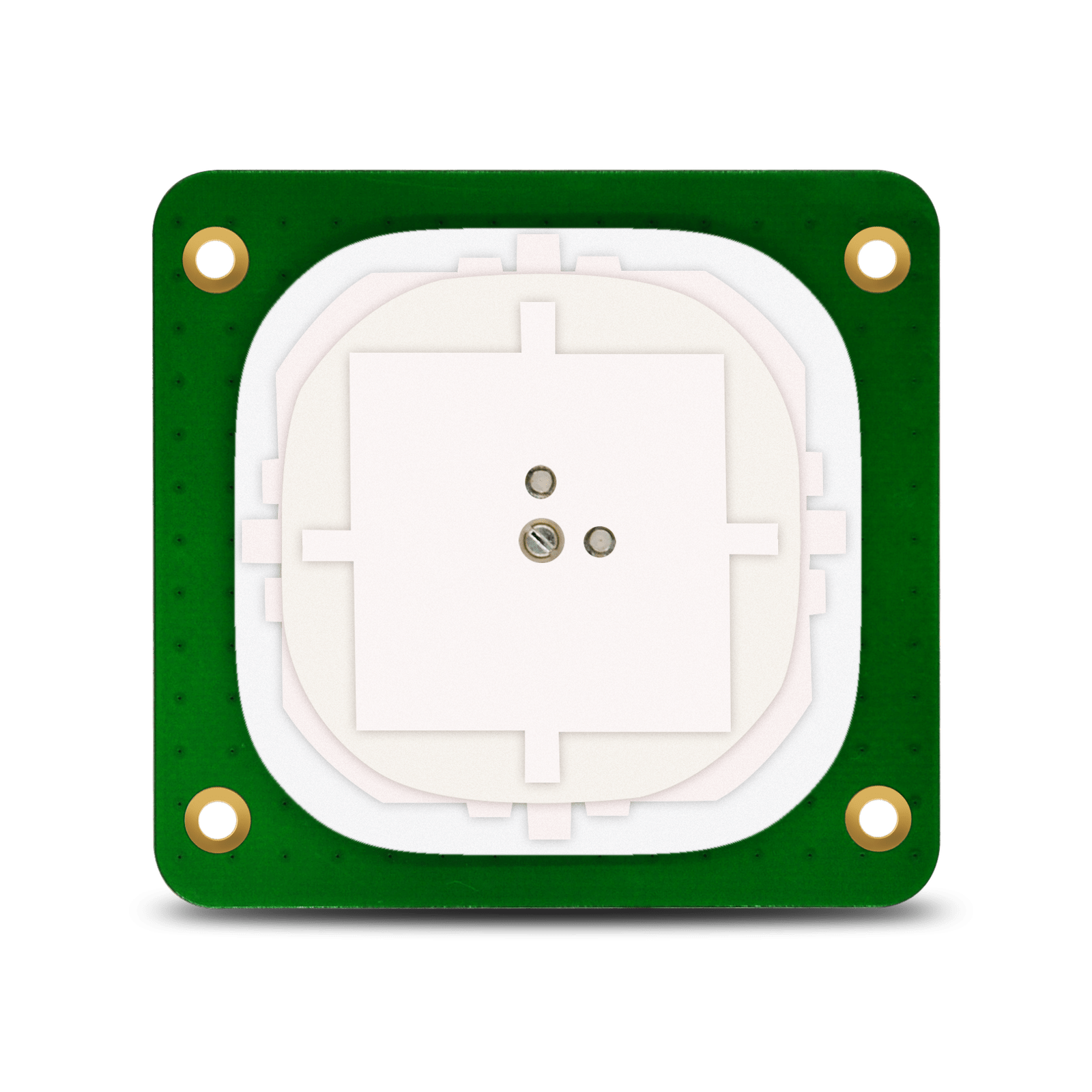

Die HX-CH4013A ist eine GPS/GLONASS-Dualband-Antenne, die GPS L1/L2 und GLONASS L1/L2 unterstützt. Diese OEM-Antenne ist äußerst kompakt, leicht und bietet eine hohe Präzisionsfähigkeit. Sie nutzt ein Multi-Feed-Design, um die Ausrichtung des Phasenzentrums mit dem geometrischen Zentrum sicherzustellen und damit Messfehler zu minimieren. Zudem verbessern ihre hohe Verstärkung und breite Strahlbreite den Empfang von Satellitensignalen bei niedrigen Elevationswinkeln. Die HX-CH4013A ist für verschiedene Anwendungen geeignet, darunter Vermessung und Kartierung, UAVs, Luftbildfotografie, Präzisionslandwirtschaft, Telemetrie, Katastrophenüberwachung, Verkehrspatrouillen und Sicherheitsüberwachung.
Technische Merkmale
- Mehrwegeunterdrückungsplatte reduziert Messfehler durch Mehrwegeinterferenzen
- Hohe Stabilität und Wiederholgenauigkeit des Phasenzentrums
- Anpassbare Größe, LNA-Verstärkung und Anschluss
- Sehr geringe Rauschzahl
- Kompakt und leicht
| Parameter | Details |
| Empfangene Signale | GPS (L1/L2) |
| GLONASS (L1/L2) | |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Axialverhältnis | ≤3dB |
| VSWR | ≤2.0 |
| Verstärkung im Zenith | 4 dBi |
| LNA Verstärkung | 40±2dB |
| Rauschzahl | ≤2.0dB |
| Betriebsspannung | 3.0-3.3VDC |
| Betriebsstrom | ≤35mA |

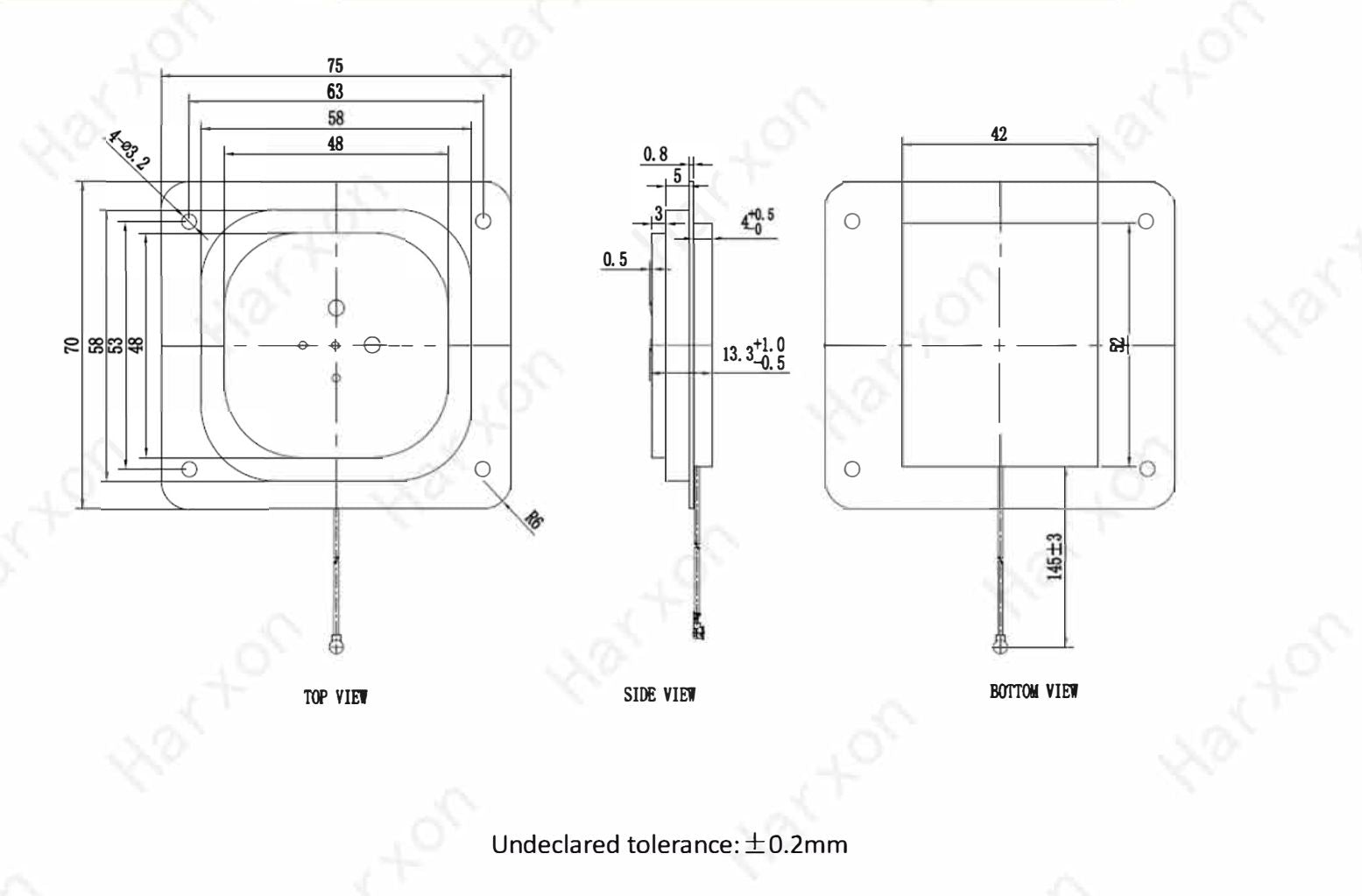

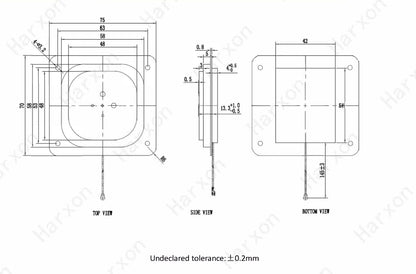

| Abmessungen | 75 x 70 x 12.8 mm |
| Anschluss | U.FL |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -55°C bis +85°C |
| Luftfeuchtigkeit | 95% nicht kondensierend |
