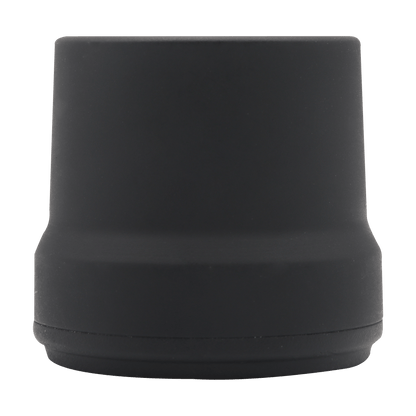

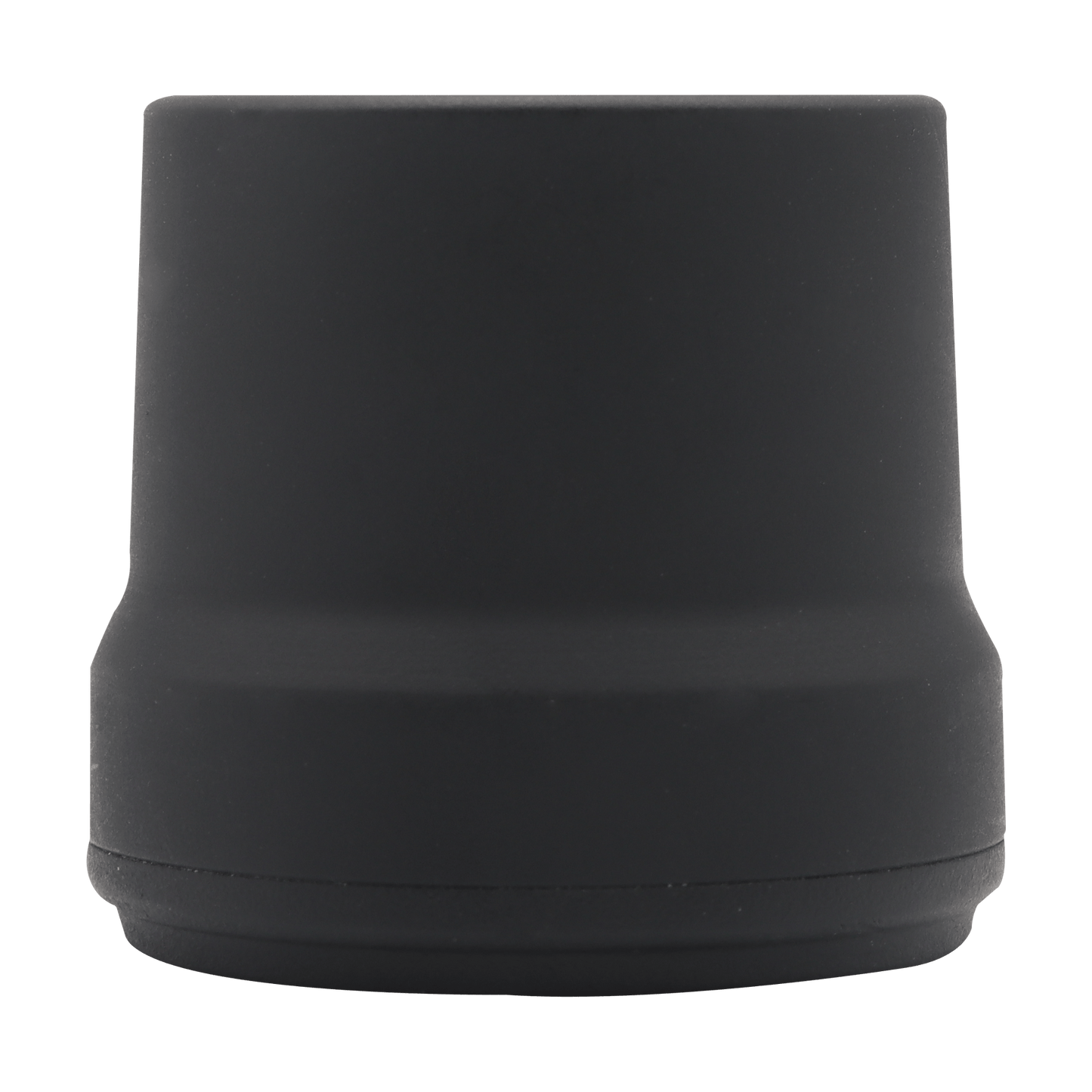

D-Helix™ Antenne HX-CH7609A

Die HX-CH7609A ist eine leistungsstarke GNSS-Antenne, die für hochpräzise Positionierungsdienste entwickelt wurde. Sie bietet exzellentes Satellitensignal-Tracking für GPS, GLONASS, Galileo, BeiDou und L-Band-Korrekturdienste und ist ideal für Vermessungen, Kartierungen, UAV-Einsätze, Luftbildfotografie und die Inspektion von Infrastrukturen.

Hohe Phasenzentrenstabilität und konsistente Leistung

Die HX-CH7609A verfügt über eine Multipunkt-Einspeisungstechnologie, die eine hohe Phasenzentrenstabilität mit einer Genauigkeit im Zentimeterbereich sicherstellt. Die D-QHA-Technologie bietet eine Verstärkung im Zenith von 2,8 dBi über ein breiteres Frequenzband, was insbesondere beim Tracking von Satelliten bei niedriger Elevation für konstante Leistung sorgt.

Starke Störfestigkeit

Ausgestattet mit einem robusten, vorgefilterten LNA bietet die HX-CH7609A eine hervorragende Unterdrückung von Störungen außerhalb des Frequenzbands, was zuverlässige GNSS-Signale gewährleistet und Signalunterbrechungen durch elektromagnetische Störungen während UAV-Einsätzen verhindert.

Optimierte Installation für die Integration

Mit einem Gewicht von nur 30,5 g ist die HX-CH7609A leicht und kompakt (Ø43,6 mm x 40,8 mm), was sie ideal für die Integration in UAVs macht. Das Schraubbefestigungsdesign verbessert die Stabilität und reduziert das Gesamtgewicht des UAVs, was die Flugdauer erhöht.

Wichtige Funktionen

• Umfassende GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou und L-Band-Korrekturdienste
• Zentimetergenaue Phasenzentrum-Reproduzierbarkeit mit hoher Verstärkung bei niedriger Elevation
• Verbesserte Signalfilterung und exzellente Mehrwegeunterdrückung
• Leichtes, flaches Design für einfachere Integration

Parameter	Details
Signal Received	GPS (L1/L2/L5)
	GLONASS (L1/L2)
	GALILEO (E1/E5a/E5b)
	BDS (B1/B2/B3)
	QZSS (L1/L2/L5/L6)
	IRNSS (L5)
	SBAS (L1/L5)
	L-Band
Nominal Impedance	50Ω
Polarization	RHCP
Axial Ratio	≤3dB
Verstärkung im Zenith (90°)	2.6dBi (1166-1278 MHz), 2.8dBi (1559-1612 MHz),
	L-Band: 1.5dBi (@ Zenith)
LNA Verstärkung	33±2dB
Rauschzahl	≤2dB
Output VSWR	≤2.0
Azimuth Coverage	360° (Omnidirektional)
Passband Ripple	±2dB
Ausserbanddämpfung	1400 MHz: 30dB, 1450 MHz: 33dB, 1700 MHz: 30dB (Oberband)
	1000 MHz: 41dB, 1100 MHz: 40dB, 1130 MHz: 28dB (Unterband)
Betriebsspannung	+3.3V bis +5V DC
Betriebsstrom	≤55mA
Gruppenvorlaufwelligkeit	≤5ns

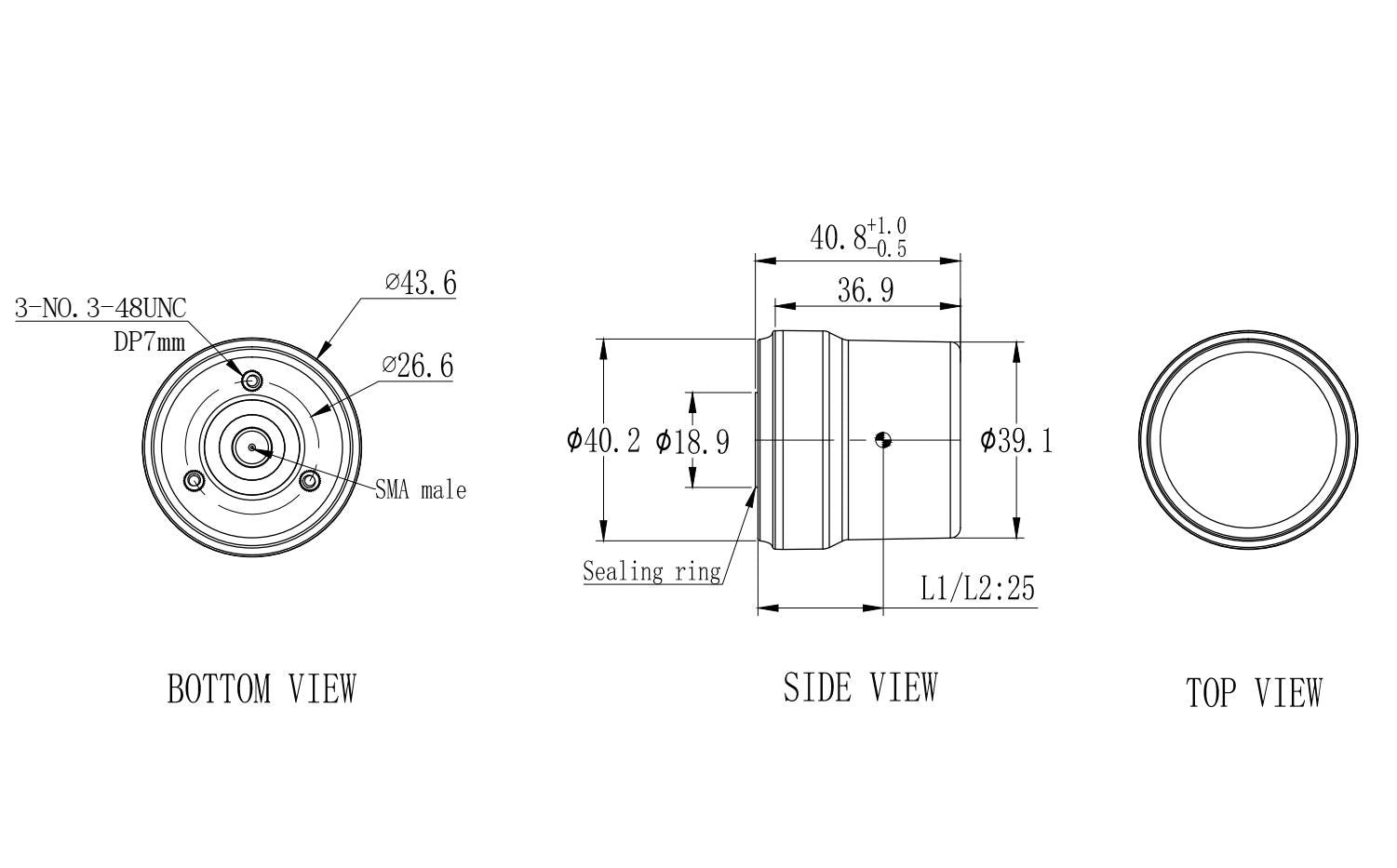

Abmessungen	Ø43.6 x 40.8mm
Anschluss	SMA-J
Gewicht	30.5g
Montage	3-NO.3-48UNC Schrauben
Betriebstemperatur	-40°C bis +70°C
Lagertemperatur	-55°C bis +70°C
Luftfeuchtigkeit	95% nicht kondensierend
Wasser-/Staubbeständigkeit	IP67

Download Datenblatt
