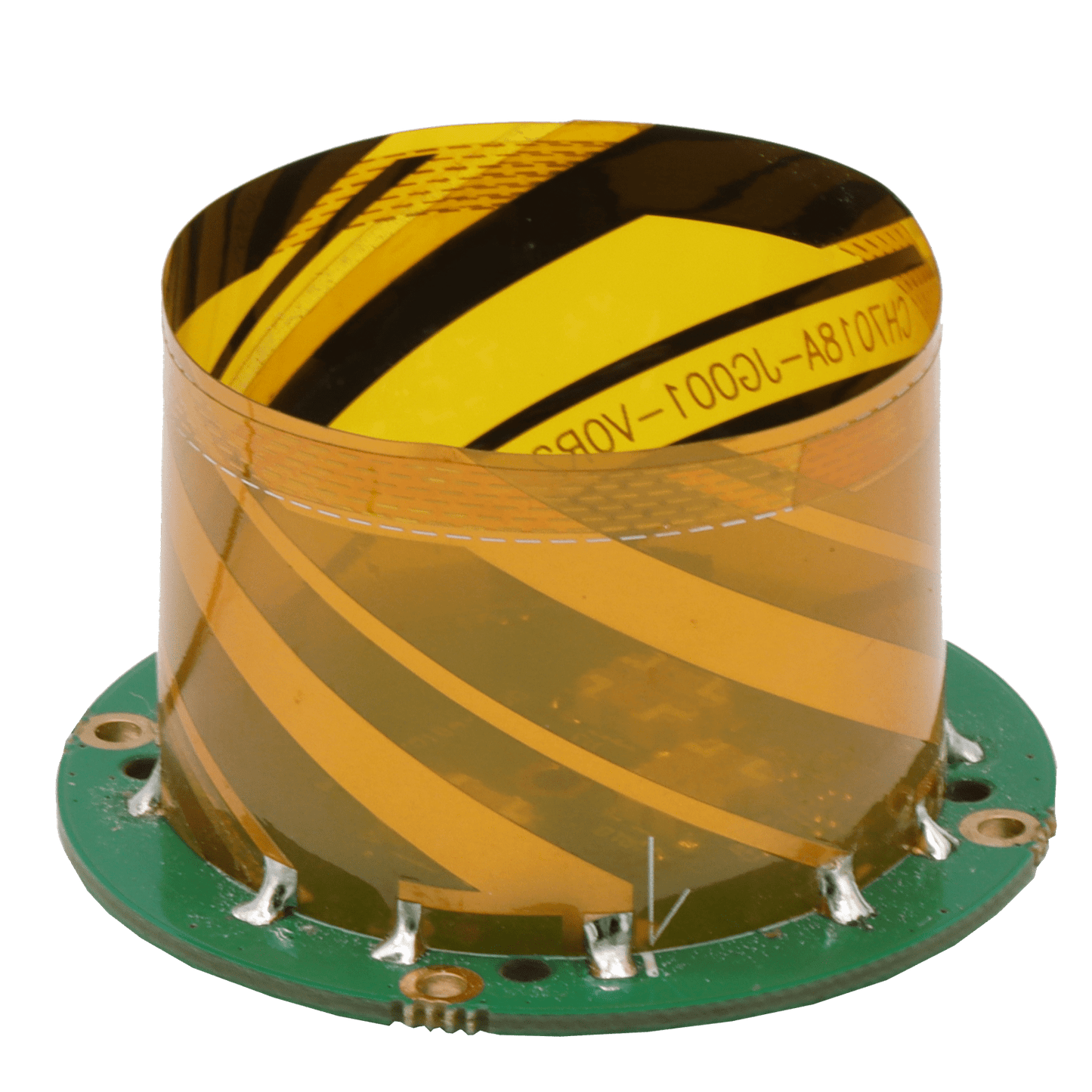

D-Helix™ Antenne HX-CH7018A

Die Harxon HX-CH7018A Helixantenne ist für präzise Positionierungsanwendungen konzipiert und ermöglicht eine hervorragende Satellitensignalverfolgung, einschließlich GPS, GLONASS, GALILEO und BeiDou sowie L-Band-Korrekturdienste. Dank ihrer RTK-Genauigkeit ist sie ideal für die Integration in Anwendungen wie Vermessung und Kartierung sowie für verschiedene UAV-Einsätze, darunter Luftbildfotografie, Fernerkundung, Infrastrukturinspektionen, Verkehrsüberwachung und öffentliche Sicherheit.

Fortschrittliche D-QHA-Technologie für gleichbleibende Leistung

Die HX-CH7018A Antenne ist mit einer Mehrpunktzuführungstechnologie ausgestattet, die eine hohe Phasenzentrenstabilität für herausragende Positionierungsgenauigkeit gewährleistet. Durch die Anwendung der patentierten O-QHA-Technologie und die Abdeckung eines breiteren Frequenzbereichs erreicht die HX-CH7018A eine außergewöhnliche Verstärkung von 2,8 dBi für zuverlässige und gleichbleibende Leistung. Ihre hohe Verstärkung bei extrem niedrigem Signalverlust, breiter Strahlbreite für hervorragende Verfolgung von Satelliten in niedrigen Elevationen sowie symmetrische Strahlungsmuster liefern konsistente Leistung, selbst in anspruchsvollen Umgebungen mit erheblicher Signalblockierung.

Starke Störunterdrückungsleistung

Die HX-CH7018A ist mit einem optimierten Schaltungsdesign und einem robusten, vorgefilterten LNA ausgestattet, der exzellente Out-of-Band-Störunterdrückung bietet und unerwünschte elektromagnetische Interferenzen unterbindet. Dies sorgt für zuverlässige GNSS-Signale und ermöglicht eine einfache Integration in Positionierungslösungen.

Kompakte Form, leicht, für die Integration konzipiert

Mit einem Gewicht von nur 8 g ist die HX-CH7018A eine leichte, eingebettete Antenne mit kompakten Abmessungen (< Ø44 x H28 mm), was sie ideal für die Integration in UAVs macht. Sie reduziert das Gesamtgewicht der UAVs und erhöht deren Flugausdauer.

Hauptmerkmale

- Unterstützt GPS, GLONASS, Galileo, BeiDou und L-Band-Korrekturdienste
- Zentimetergenaue Phasenzentrenstabilität mit hoher Verstärkung bei niedriger Elevation
- Verbesserte Signalfilterung und hervorragende Mehrwegeunterdrückung
- Leicht (8 g) und kompaktes Design für eine einfachere Integration

Parameter	Details
Signal Received	GPS (L1/L2/L5)
	GLONASS (L1/L2)
	GALILEO (E1/E5a/E5b)
	BDS (B1/B2/B3)
	QZSS (L1/L2/L5/L6)
	IRNSS (L5)
	SBAS (L1/L5)
	L-Band
Nominal Impedance	50Ω
Polarization	RHCP
Axial Ratio	≤3dB
Verstärkung RHCP (maximal)	2.6 dBi (1166-1278 MHz), 2.8 dBi (1559-1612 MHz),
	L-Band: 1.5 dBi (@ Zenith)
LNA Verstärkung	33±2 dB
Rauschzahl	≤2 dB
Azimuth Coverage	360° (Omnidirektional)
Output VSWR	≤2.0
Passband Ripple	±2 dB
Ausserbanddämpfung	Oberband: <1400 MHz: 30 dB, <1450 MHz: 33 dB, <1700 MHz: 30 dB
	Unterband: <1000 MHz: 41 dB, <1100 MHz: 40 dB, <1130 MHz: 28 dB
Betriebsspannung	+3.3 V bis +5 V DC
Betriebsstrom	≤55 mA

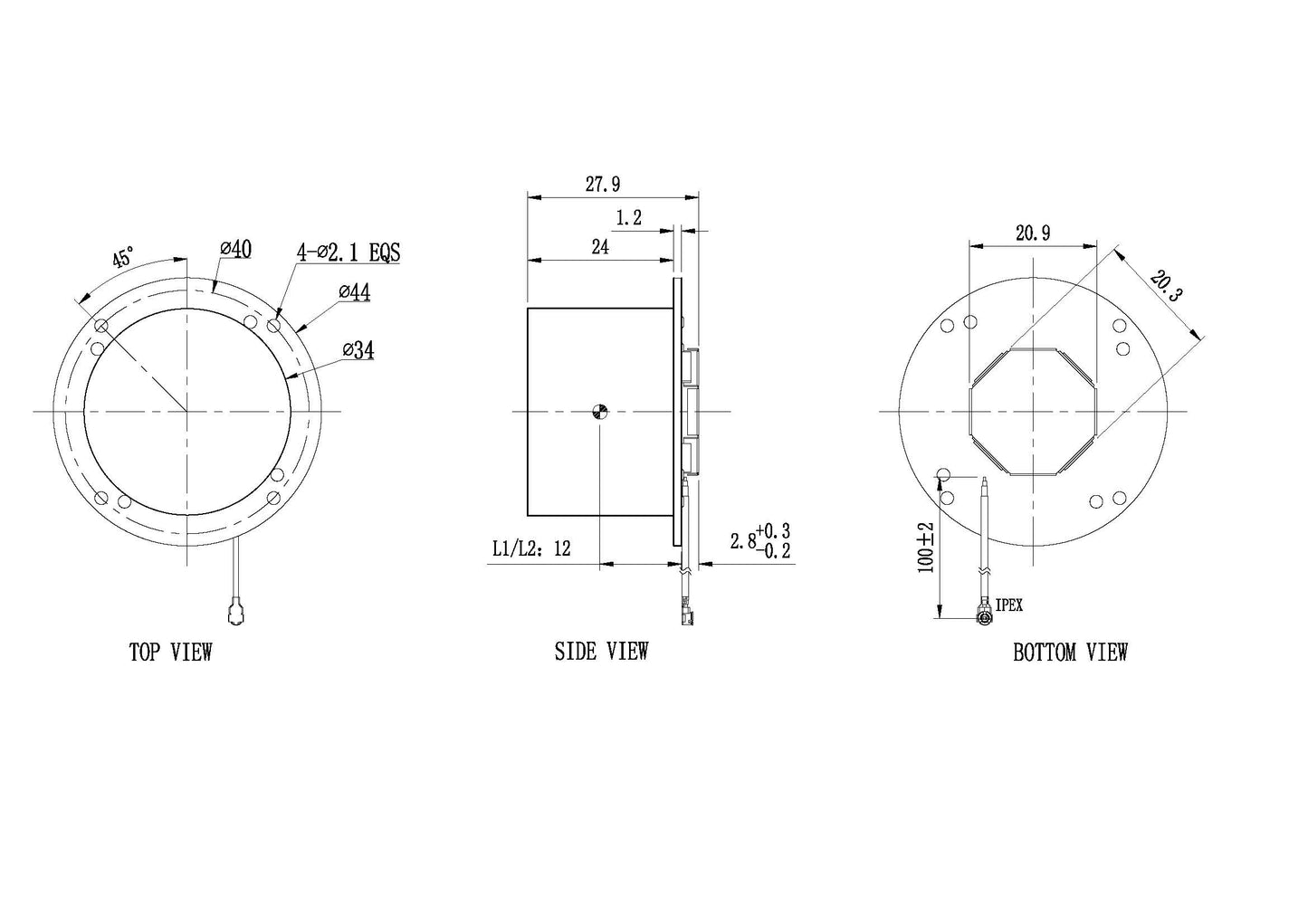

Abmessungen	Ø44 x 28 mm
Anschluss	IPEX Female
Gewicht	≤8 g
Montage	4 x M2 Schrauben
Betriebstemperatur	-40°C bis +70°C
Lagertemperatur	-55°C bis +70°C
Luftfeuchtigkeit	95 % nicht kondensierend
Wasser-/Staubbeständigkeit	IP67
