Beschreibung

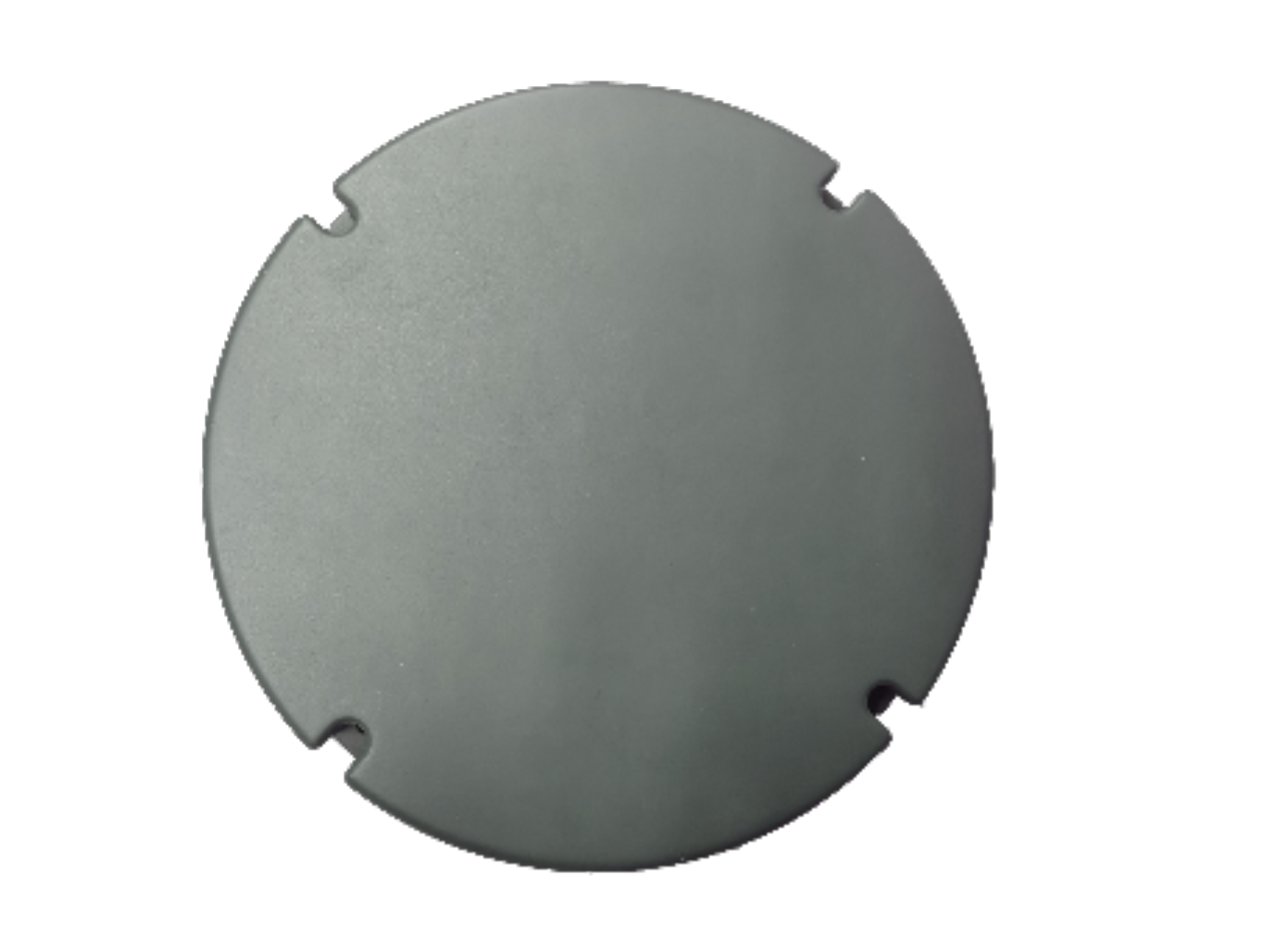

Die Anti-Jamming GNSS Antenne ZT020 integriert 6 GPSL1/L2 Antennenelemente und 1 Voll-GNSS-Antennenelement. Die ZT020 ist eine Hochleistungsantenne, die zuverlässige und präzise GNSS-Positionierung in anspruchsvollen Umgebungen bietet. Somit ist sie die ideale Wahl für Anwendungen, die eine robuste Anti-Jamming-Leistung und hohe Genauigkeit erfordern.
Hauptmerkmale:
-
7-Element-Antennenarray:
6B1L1 + VOLLES GNSS.
-
Robustes strukturelles Design:
Entspricht den GJB 150-Standards und bietet hervorragende Widerstandsfähigkeit gegen extreme Temperaturen, Solarstrahlung, Feuchtigkeit, Salznebel, Vibrationen und mechanische Stöße (bis ≤500g).
-
Kompakte Bauweise, einfache Installation:
Kombiniert alle Module in einem kleineren Gehäuse, das für die Installation auf einer Vielzahl von Landfahrzeugen geeignet ist.
-
Außergewöhnliche Anti-Jamming-Fähigkeit:
Fortschrittliche Anti-Jamming-Technologie mit mehreren Isolationstechniken gewährleistet zuverlässige Leistung in störanfälligen Umgebungen.
-
Flexible Betriebsmodi:
Unterstützt sowohl Anti-Jamming- als auch Nicht-Anti-Jamming-Modi.
-
Fortschrittliche Isolationstechnologien:
Integriert Distanzisolierung, Polarisationsunterdrückungsisolierung und Wellenformisolierung, um eine hervorragende Isolation zwischen gleichfrequenten und verschiedenfrequenten Antennen sicherzustellen und die allgemeine Signalqualität zu verbessern.
-
Same-Frequency Coupling Cutoff Shaping Technology
Verfügt über Formgeräte für eine gleichmäßige räumliche Strahlungsenergieverteilung, verbesserte Energie für niedrige Elevationswinkel und konsistente Energieabdeckung zwischen den Array-Elementen.
Datentabelle
| Parameter | Details |
| Antennenarray-Element | 6B1L1 + Full GNSS |
| Isolation | Zwischen gleicher Frequenz: ≤-15dB |
| Verstärkung im Zenith | B1/L1: 1dBic |
| Verstärkung bei 30° Elevation | B1/L1 (Zentralfrequenz 1575 MHz): ≥-5dBic |
| Nominalimpedanz | 50Ω |
| Polarisation | Polarisation L ist LHCP, alle anderen RHCP |
| Azimutabdeckung | 0-360° |
| Elevationsabdeckung | 0-90° |
| VSWR | ≤2.0 |
| LNA-Verstärkung | 21±1dB (Anti-Jamming B1/L1) |
| Rauschzahl | ≤2dB |
| Filterung außerhalb des Frequenzbandes | Bei 50M: ≥55dB |
| Ausgangs-VSWR | ≤2.0 |
| Betriebsspannung | 9-32V |
| Stromverbrauch | ≤15W |

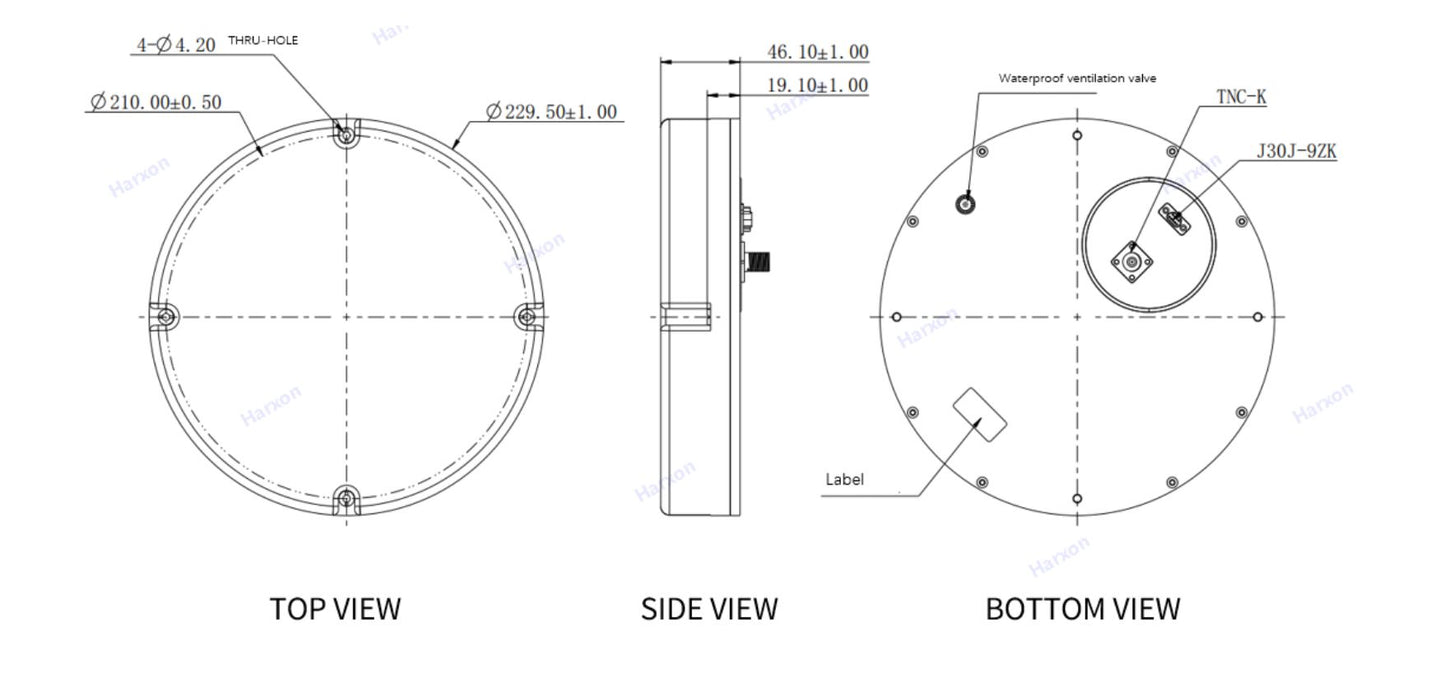

| Abmessungen |
|
| Befestigung | Schraubmontage |
| Anschluss | TNC-K (RF-Signal), J30J-9ZK-Buchse (Stromversorgung + Steuersignal) |
| Gewicht | <1.8kg |
| Farbe | Grau G10 |
| Betriebstemperatur | -40°C bis +70°C |
| Lagertemperatur | -45°C bis +85°C |
| Wasserfestigkeit | IPX5 |
| Unterdrückung einzelner Richtstörungen | ≥95dB |
| Unterdrückung dreifacher Richtstörungen | ≥85dB |
| Unterdrückung sechsfacher Richtstörungen | ≥70dB |
