Anti-Jamming GNSS Antenne ZT019
Anti-Jamming GNSS Antenne ZT019
Art.-Nr.:: Art.-Nr.: 80.2106
Mengenrabatte auf Anfrage verfügbar.
Innerhalb von 6 Wochen lieferbar
Angebot anfragen Vollständige Details anzeigen
- Beschreibung
- Datentabelle

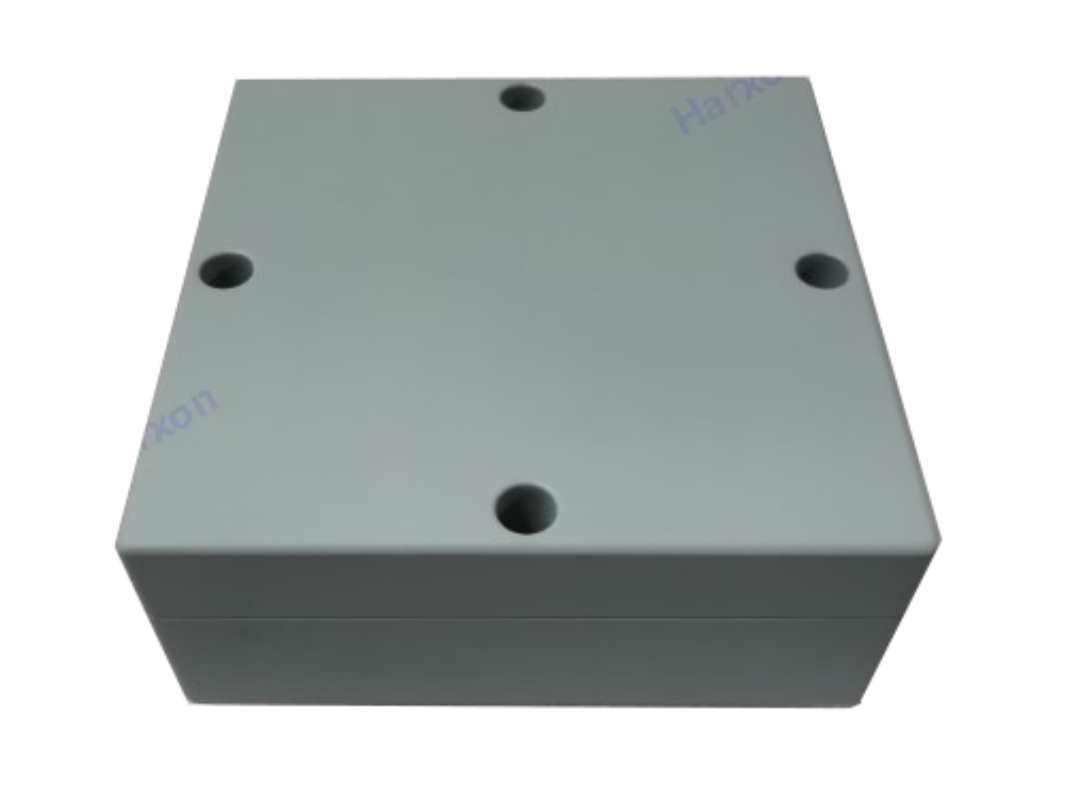

Die Anti-Jamming GNSS Antenne ZT019 besteht aus einem Array mit fünf Antennen. Die hochleistungsfähige, Vollband GNSS-Antenne wurde entwickelt, um in anspruchsvollen Umgebungen außergewöhnliche Signalqualität und Zuverlässigkeit zu gewährleisten. Diese Antenne integriert fortschrittliche Technologien und robuste Designmerkmale, um den Anforderungen hochpräziser Anwendungen gerecht zu werden.
Hauptmerkmale:
- 5-Element-Antennenarray:
4B1L1 + VOLLES GNSS
- Robustes strukturelles Design:
Entspricht den GJB 150-Standards und bietet ausgezeichnete Widerstandsfähigkeit gegenüber extremen Temperaturen, Sonnenstrahlung, Feuchtigkeit, Salznebel, Vibrationen und mechanischen Stößen (bis ≤500g).
- Kompakte Bauweise, einfache Integration:
Kombiniert alle Module in einem kleineren Gehäuse, das für die Installation auf einer Vielzahl von Landfahrzeugen geeignet ist.
- Außergewöhnliche Anti-Jamming-Fähigkeit:
Fortschrittliche Anti-Jamming-Technologie mit mehreren Isolationstechniken gewährleistet zuverlässige Leistung in gestörten Umgebungen.
- Flexible Betriebsmodi:
Unterstützt sowohl Anti-Jamming- als auch Nicht-Anti-Jamming-Modi.
- Fortschrittliche Isolationstechnologien:
Integriert Distanzisolierung, Polarisationsunterdrückungsisolierung und Wellenformisolierung, um eine hervorragende Isolation zwischen gleichfrequenten und verschiedenfrequenten Antennen sicherzustellen und die allgemeine Signalqualität zu verbessern.
- Gleichfrequenz-Kopplung-Abschneideformungstechnologie:
Verfügt über Formgeräte für eine gleichmäßige räumliche Strahlungsenergieverteilung, verbesserte Energie für niedrige Elevationswinkel und konsistente Energieabdeckung zwischen den Array-Elementen.
| Parameter | Details |
| Antennelemente | 4B1L1 + Vollband-GNSS |
| Isolation | Gleiche Frequenz: ≤-14dB |
| Verstärkung im Zenith | B1/L1: 0.5dBic |
| Verstärkung bei 30° Elevation | B1/L1 (Zentralfrequenz 1575 MHz): ≥-5dBic |
| Nennimpedanz | 50Ω |
| Polarisation | RHCP |
| Azimut-Abdeckung | 0-360° |
| Elevationsabdeckung | 0-90° |
| VSWR | ≤2.0 |
| LNA-Verstärkung | 22±1dB |
| Rauschzahl | ≤2dB |
| Außerbandunterdrückung | @50M: ≥55dB |
| Ausgangs-VSWR | ≤2.0 |
| Passband Riple | ±1dB |
| Anschluss | SMA-K (RF-Signal) |
| J30J-9ZK-Buchse (Stromversorgung + Steuersignal) | |
| Betriebsspannung | 3.3-12V |
| Anti-Störstromverbrauch | ≤100mA (pro Kanal) |
| Stromverbrauch bei Vollband-GNSS | ≤120mA (pro Kanal) |
| Überlastbeständigkeit | ≥10W |

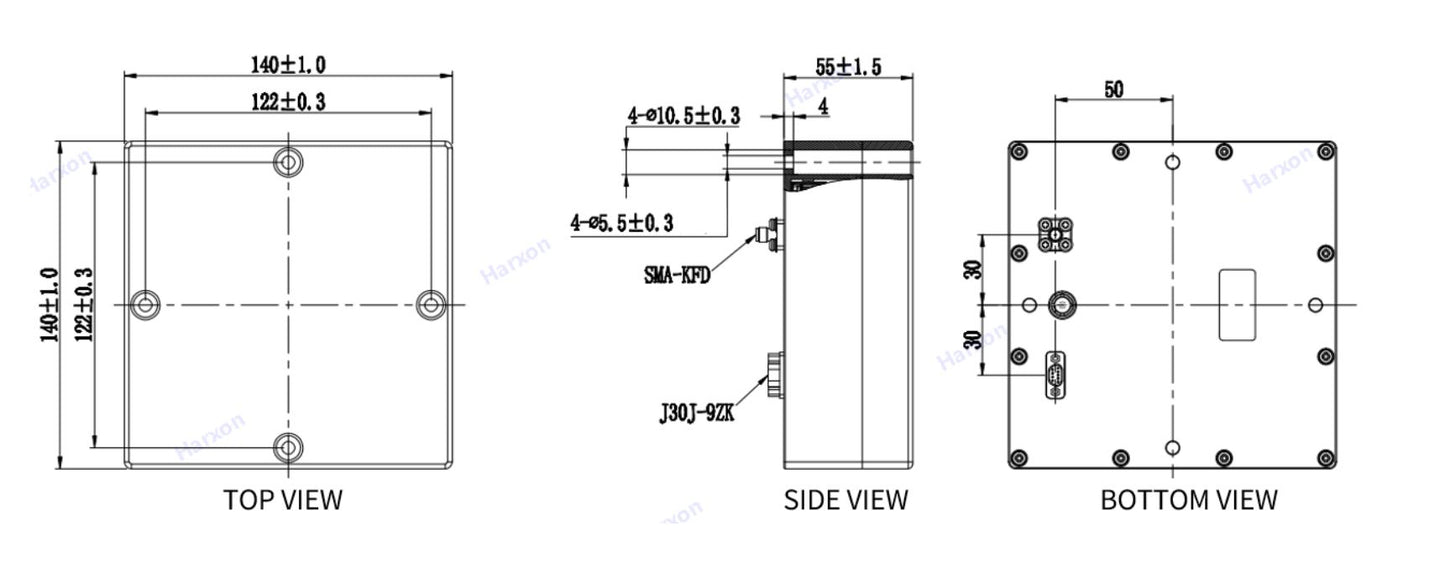

| Abmessungen | L140mm x B140mm x H55mm |
| Montage | Schraubmontage |
| Gewicht | <1.5kg |
| Farbe | Grau G10 |
| Betriebstemperatur | -40°C bis +70°C |
| Lagertemperatur | -40°C bis +85°C |
| Wasserbeständigkeit | IPX5 |
| Unterdrückung von Interferenzen (einzeln) | ≥95dB |
| Unterdrückung von Interferenzen (dreifach) | ≥85dB |
J30J-Pinbelegung:
| Pin-Nummer | Definition | Beschreibung |
| 1 | VCC | 9~30V |
| 2 | VCC | 9~30V |
| 3 | GND | Masse |
| 4 | GND | Masse |
| 5 | RS422 RX- | RS422 Empfang |
| 6 | RS422 RX+ | RS422 Empfang |
| 7 | RS422 TX- | RS422 Übertragung |
| 8 | RS422 TX+ | RS422 Übertragung |
| 9 | NC | Nicht verbunden |
