Harxon

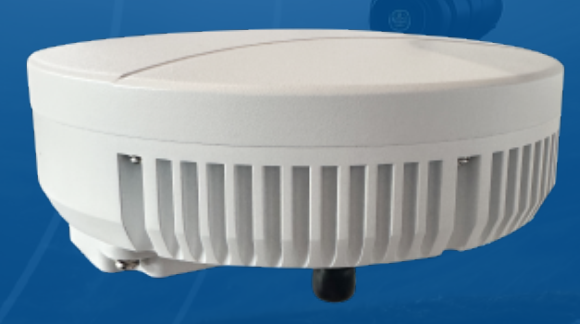

Anti-Jamming Antenne JM004

Anti-Jamming Antenne JM004

Art.-Nr.:: Art.-Nr.: 80.2100

JM004 ist eine verlässliche Positionierungslösung, die eine zuverlässige GNSS-Leistung unter Störbedingungen gewährleistet.
€22.295,00

exkl. MwSt | €26.531,05 inkl. MwSt.

Mengenrabatte auf Anfrage verfügbar.

Innerhalb von 6 Wochen lieferbar

Angebot anfragen Vollständige Details anzeigen

Sie wechselt automatisch zwischen Anti-Jamming- und Nicht-Anti-Jamming-Modus, basierend auf der Umgebung, und bietet robuste GNSS-Signalempfangs- und stabile Positionierungsgenauigkeit in hochinterferenzreichen Szenarien.

Hauptmerkmale

  • 6-Element-B1L1E1-Anti-Jamming-Antennenarray kombiniert mit Full-Band-GNSS-Antennenelement
  • Mehrstufige Vorfilterung zur effektiven Unterdrückung von Störungen außerhalb des Frequenzbandes
  • Verbesserter Blitzschutz: 3KA (8/20μs) und Überspannungsschutz: 9\~40V
  • Ausgestattet mit einem 10W-Burnout-resistenten Chip
  • Integriertes Antennendesign mit robustem stoß- und vibrationssicherem Gehäuse, IP67 wasserdicht und staubdicht
  • Spezielle Korrosionsschutzbeschichtung, geeignet für maritime Anwendungen
  • Flexible Montagemöglichkeiten: Oberflächenmontage und Mastmontage

Integrierte Multi-Element-Anti-Jamming-Antenne
Die Anti-Jamming-Antenne JM004 verfügt über ein 6-Element-B1L1E1-Anti-Jamming-Antennenarray an der Peripherie und ein Full-Band-GNSS-Antennenelement im Zentrum. Die zentrale GNSS-Antenne unterstützt GPS, BDS, Galileo und GLONASS und bietet RTK-Präzisionspositionierung in störungsfreien Umgebungen. Bei Störungen, die die Funktion der GNSS-Antenne beeinträchtigen, schaltet JM004 automatisch in den Anti-Jamming-Modus und aktiviert das Anti-Jamming-Antennenarray, um Anti-Jamming und Positionierung bereitzustellen. Dieses Produkt bewältigt komplexe Umgebungen mit absichtlichen und unbeabsichtigten Störungen und wechselt automatisch zwischen Anti-Jamming- und Nicht-Anti-Jamming-Modus.

Hervorragende Anti-Jamming-Fähigkeiten
Dieses Produkt kann Interferenzen von sechs B1L1E1-Signalquellen bewältigen. Für eine einzelne Störquelle beträgt die Unterdrückungskapazität nicht weniger als 100 dB; für drei Störquellen nicht weniger als 90 dB; für sechs Störquellen nicht weniger als 85 dB. JM004 liefert konsequent stabile und zuverlässige Satellitensignale an den Empfänger für Positionsberechnungen, ohne dass vorherige Kenntnisse über die Störbedingungen erforderlich sind.

Verbesserte Unterdrückung von Signalen außerhalb des Frequenzbandes
JM004 ist mit einem 10W-Burnout-resistenten Chip ausgestattet, der die Lebensdauer verlängert und die Zuverlässigkeit in anspruchsvollen Umgebungen erhöht. Es ist zudem mit mehrstufigen Vorfiltern ausgestattet, die Signale außerhalb des Frequenzbandes abschwächen und eine Sättigung der GNSS-Antenne verhindern. Dies bietet eine effektive Doppelstrategie gegen Störungen und Funkfrequenzrauschen und gewährleistet einen stabilen Betrieb in komplexen elektromagnetischen Bedingungen.

Robuste und langlebige Struktur
JM004 verfügt über ein integriertes Antennendesign mit IP67-Wasser- und Staubschutz, wodurch die Kernkomponenten vollständig abgedichtet sind. Die robuste glasfaserverstärkte Kunststoff-Abdeckung und die Aluminiumlegierungsbasis bieten außergewöhnliche Stoß- und Vibrationsfestigkeit. Eine spezielle Korrosionsschutzbeschichtung wird für den langfristigen maritimen Einsatz verwendet. Der eingebaute Blitzschutz und der effektive Überspannungsschutz erhöhen die allgemeine Sicherheit der Antenne. Flexible Montagemöglichkeiten, einschließlich Oberflächen- und Mastmontage, werden angeboten, um den Anforderungen der Kunden gerecht zu werden.

Parameter Details
Produkt Anti-Jamming Antenne JM004
Antennenelemente 6-Element B1L1E1 Anti-Jamming Antennenarray + Vollband-GNSS-Antennenelement (GPS L1/L2, BDS B1/B2b, Galileo E1/E5, GLONASS L1/L2)
Isolation Co-Frequenz Einheitsantennen ≤-15dB
Spitzenverstärkung 3dBic
VSWR ≤2.0
Impedanz 50Ω
Polarisation Zentrales Element: Rechtszirkulare Polarisation
Periphere Elemente: Lineare Polarisation
LNA-Verstärkung Anti-Jamming Antennenarray: 20±1dB
GNSS-Antenne: 36±2dB
Bandaußenunterdrückung Bei 50 MHz: ≥40dB
Bei 1509 MHz & 1629 MHz: ≥40dB
Rauschzahl ≤2dB
Überlastresistenz ≥10W
Betriebsspannung DC 9-40V
Betriebsstrom Jeder Kanal <120mA
Antennenarray-Elemente: <100mA
Leistungsaufnahme <15W
Anzahl der Störquellen 6
Signal-Rausch-Verhältnis Einzelelement: ≥105dB
Dreifachelement: ≥95dB
Sechsfachelement: ≥85dB
Betriebstemperatur -40°~+70°
Lagertemperatur -45°~+85°
Wasserdichtheitsklasse IP67
Salzsprühtest Für 28 Tage mit neutralem Salzsprühtest durchgeführt
Mechanischer Schocktest ≤50g

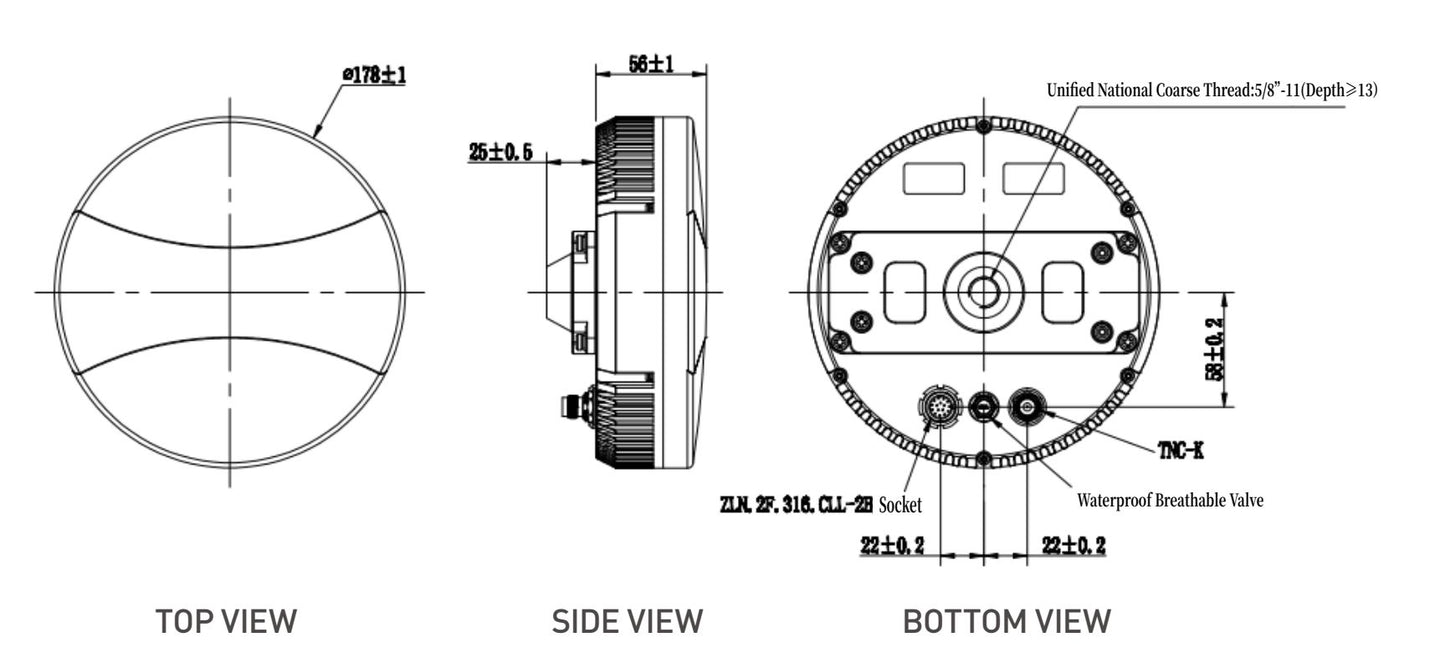

Abmessungen Ø178*H56mm (ohne Anschlüsse, Zubehör und Toleranzen)
Gewicht ≤1.9kg (einschließlich Halterung)
Antennengehäuse Radom: Glasverstärkter Kunststoff;
Basis: Aluminiumlegierung; Oberflächenbeschichtung: Marinefarbe
Montage Oberflächenmontage (4-M3-Schraubenbefestigung)

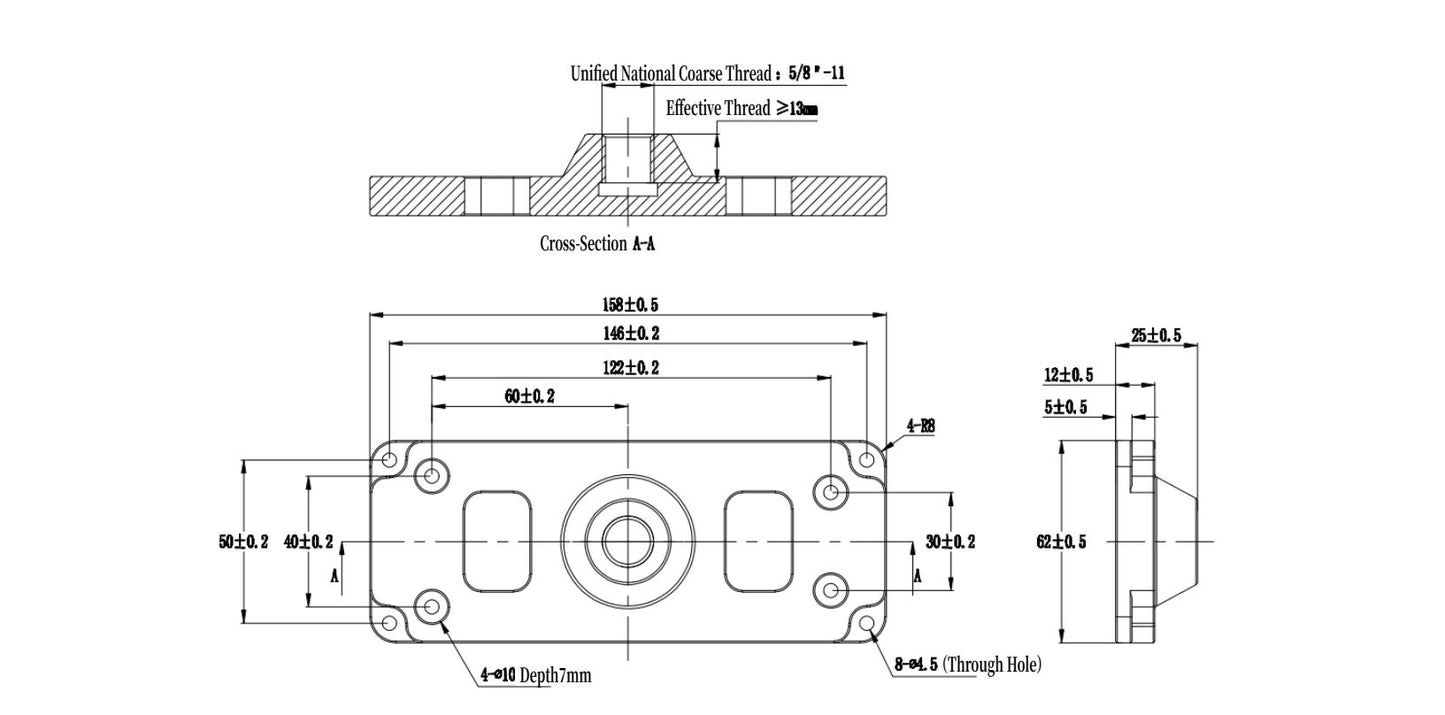

Stangenmontage (5/8""-11-Stangenmontage)
Anschluss HF-Signal: TNC-K
Stromversorgung + Steuersignal: ZLN.2F.316.-CLL-2B-Buchse
Qualitätsstufe Industriestandard
Produktzertifizierung RoHS
Lokalisierungsrate 100%

Pin-Nummer Definition Beschreibung
Pin 1 Stromeingang (+) DC 9-40V Positive Stromeingang
Pin 2 Masse (GND) Masseleitung
Pin 3 Steuersignal 1 Anti-Jamming-Steuersignalleitung 1
Pin 4 Steuersignal 2 Anti-Jamming-Steuersignalleitung 2
Pin 5 Steuersignal 3 Anti-Jamming-Steuersignalleitung 3
Pin 6 Steuersignal 4 Anti-Jamming-Steuersignalleitung 4
Pin 7 Steuersignal 5 Anti-Jamming-Steuersignalleitung 5
Pin 8 Steuersignal 6 Anti-Jamming-Steuersignalleitung 6
Pin 9-16 Reserviert Reserviert für zukünftige Erweiterungen
