Harxon

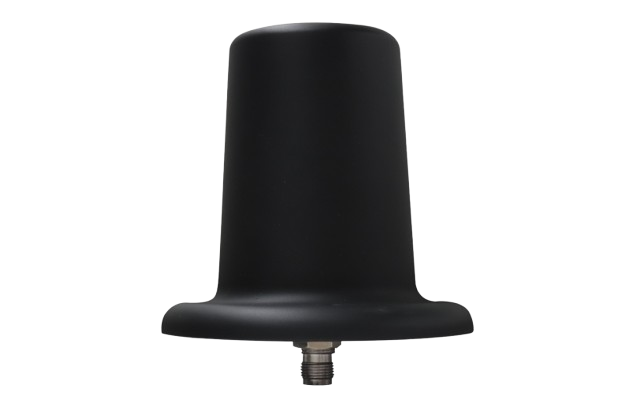

Anti-Jamming Helix Antenne JH003
Anti-Jamming Helix Antenne JH003
SKU: Art.-Nr.: 80.2105
€659,75
exkl. MwSt | €785,10 inkl. MwSt.
Mengenrabatte auf Anfrage verfügbar.
Out of stock
Angebot anfragen View full details
- Beschreibung
- Datentabelle
Beschreibung
Hauptmerkmale
- Unterstützt vollfrequente Signalverfolgung über alle GNSS-Bänder
- Widerstandsfähigkeit gegen hochleistungsfähige ko-frequente Interferenzen bei niedrigen Elevationswinkeln
- Hervorragende Unterdrückung von Signalen außerhalb des Frequenzbands
- Starke Unterdrückung von Mehrweg-Signalen
- Hochleistungs-Burnout-Schutz (bis zu 10W)
- Flexible Montagemöglichkeiten: Befestigung mit Schrauben nach oben und unten
---
Fortschrittliche Beamforming-Technologie
Die Beamforming-Technologie steuert die Phase und Amplitude mehrerer Antennenelemente, um das Signal in die gewünschte Richtung zu fokussieren und unnötige Signale außerhalb des Frequenzbands sowie Mehrweg-Signale effektiv zu reduzieren. In Umgebungen, in denen ko-frequente Signalstörungen bei niedrigen Elevationswinkeln GNSS-Funktionen beeinträchtigen, reduziert diese Antenne effektiv die Empfangsleistung solcher Signale unter einem Elevationswinkel von 15 Grad. Innerhalb dieses Bereichs kann die Antenne eine Dämpfung von ko-frequenten Signalen von über 20 dB erreichen, mit noch stärkerer Unterdrückung bei niedrigeren Elevationswinkeln.
Die JH003 ist eine robuste, vollfrequente Helix-Antenne mit hoher Interferenzresistenz. Sie wurde entwickelt, um ko-frequente Signalstörungen, hochleistungsfähige Signalstörungen und Interferenzen mehrerer Funksysteme zu minimieren und gleichzeitig hochpräzise Positionierung in komplexen elektromagnetischen Umgebungen sicherzustellen. Die Antenne nutzt Beamforming-Technologie zur Verstärkung der Signalstärke und -qualität und setzt fortschrittliche Vorfilterung ein, um Signale außerhalb des Frequenzbands und Mehrweg-Signale effektiv zu unterdrücken. Diese Funktionen machen sie ideal für den Einsatz in Drohnen, Luftfahrtgeräten, Fahrzeugmontageanwendungen und Schiffsausrüstung. Darüber hinaus ist sie mit Multi-Brand-Platinen kompatibel und kann statische Positionierungen auf Millimeterebene erreichen. Die Antenne ist kompakt (Φ109 mm x H134 mm) und leicht (nur 250 g) und bietet flexible Installationsmöglichkeiten. Sie ist nach IP67 zertifiziert und bietet Schutz vor Wasser und Staub sowie hervorragende Korrosions- und Stoßfestigkeit. Diese Kombination von Merkmalen macht die JH003 zur idealen Wahl für Anwendungen mit strengen Größenanforderungen an die Antenne.
---
Hervorragende Unterdrückung von Signalen außerhalb des Frequenzbands
Wenn mehrere Funksysteme in einer Umgebung koexistieren, können Satellitensignale überlastet werden, was die genaue Positionierung des Empfängers verhindert. Diese Antenne ist mit fortschrittlichen Vorfiltern ausgestattet, die unerwünschte Interferenzsignale außerhalb des Frequenzbands effektiv eliminieren und dadurch Signalstörungen in benachbarten Frequenzen reduzieren.
---
Starke Unterdrückung von Mehrweg-Signalen
Durch den Einsatz fortschrittlicher Beamforming-Technologie reduziert diese Antenne den Empfang von Non-Line-of-Sight-Signalen, indem sie die Strahlrichtung präzise steuert. Dadurch werden die negativen Auswirkungen von Mehrweg-Interferenzen wirksam gemindert. Dies stellt sicher, dass die Antenne auch in herausfordernden elektromagnetischen Umgebungen außergewöhnlich hohe Genauigkeit und Zuverlässigkeit bei der Positionierung beibehält.
---
Kompakte und langlebige Struktur
Diese Antenne verfügt über ein kleines Format (Φ109 mm x H134 mm) und ein geringes Gewicht (250 g). Sie ist nach IP67 zertifiziert und bietet exzellenten Schutz vor Wasser und Staub sowie Korrosions- und Stoßfestigkeit. Sie bietet flexible Montagemöglichkeiten, einschließlich der Befestigung mit Schrauben nach oben oder unten. Ihr TNC-Anschluss ist für die Handhabung von Hochleistungssignalen ausgelegt, und die interne Burnout-Schutzkomponente gewährleistet Zuverlässigkeit bei Hochleistungsbedingungen von bis zu 10 W.
Datentabelle
Parameter | Details |
Frequenzabdeckung | GPS/QZSS L1/L2/L5 |
BDS B1/B2 | |
GLONASS G1/G2 | |
GALILEO E1/E5 | |
L-Band 1540 MHz | |
VSWR | ≤2 |
Impedanz | 50Ω |
Polarisation | RHCP |
Axialverhältnis | ≤3 dB |
Abdeckungswinkel | Azimut: 0-360°; Elevation: 0-90° |
Spitzenverstärkung | 4 dBic (1164-1254 MHz) |
2.5 dBic (1559-1606 MHz) | |
LNA-Verstärkung | 35±2 dB |
Bandaußenunterdrückung (Unteres Band) | 1164-1254 MHz: |
≥85 dB @ <1100 MHz | |
≥70 dB @ >1300 MHz | |
≥85 dB @ >1325 MHz | |
Bandaußenunterdrückung (Oberes Band) | 1559-1606 MHz: |
≥85 dB @ <1526 MHz | |
≥35 dB @ <1536 MHz | |
≥50 dB @ >1626 MHz | |
Überlastresistenz | ≥10 W |
Rauschzahl | ≤2.5 dB |
Gruppenlaufzeit | ≤10 ns |
Betriebsspannung | 5-12 V |
Betriebsstrom | ≤150 mA |
Phasenmittenfehler | ≤4 mm |
Positionierungsgenauigkeit | Statik im Millimeterbereich |
Anpassungsplatine | Kompatibel mit Multi-Marken-Boards (LNA-Anpassung erforderlich) |

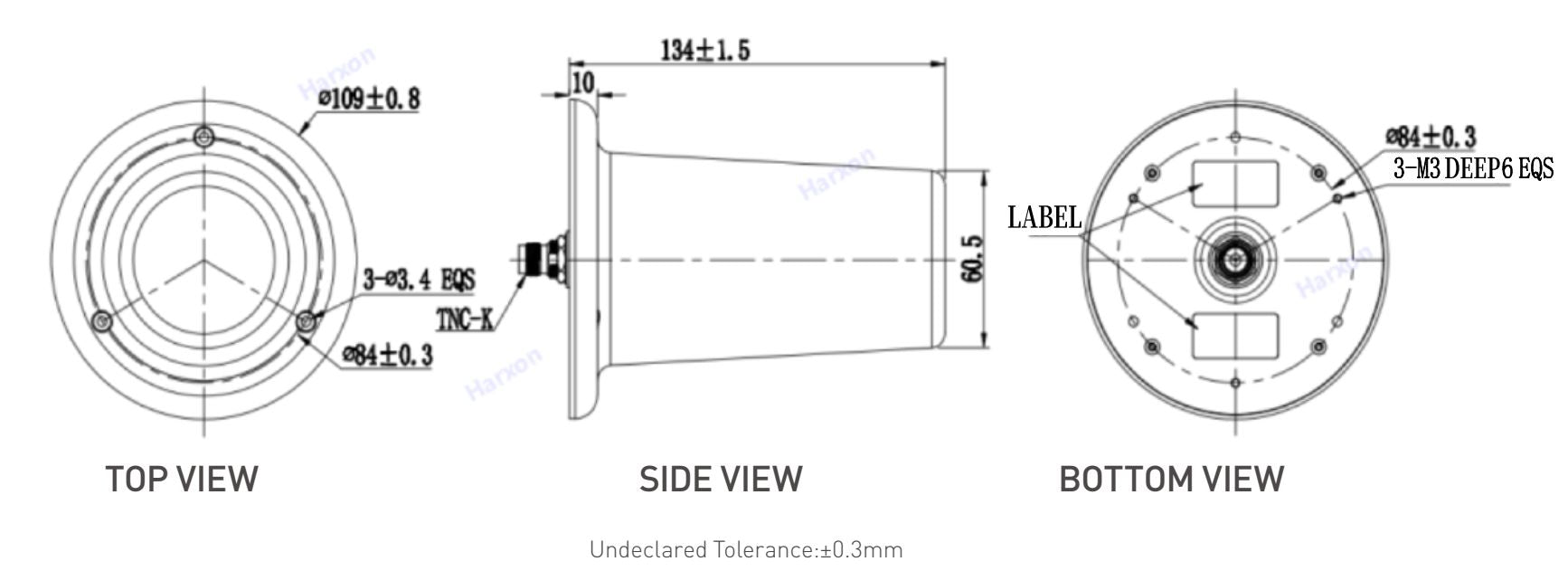

Abmessungen | Ø109 mm * H134 mm (ohne Stecker) |
Gewicht | ≤250 g |
Antennenabdeckung | Radom: PC; Basis: Aluminiumlegierung |
Montage | 4 x M3-Schrauben, nach oben oder unten befestigt |
Farbe | Schwarz |
Anschluss | TNC-K |
Betriebstemperatur | -40°~+70° |
Lagertemperatur | -45°~+85° |
Wasserdichtheitsklasse | IP67 |
Salzsprühtest | 96 Stunden im neutralen Salzsprühnebel durchgeführt |
Mechanischer Schocktest | ≤50 g |
Qualitätsstufe | Industriestandard |
Produktzertifizierung | FCC, CE, RoHS |
Lokalisierungsrate | 100 % |
